装配图比较复杂，因而读懂装配图需要一个由浅入深逐步分析的过程。现以图9.2 所示的齿轮油泵装配图为例，介绍读装配图的一般方法和步骤。

（1）概括了解

齿轮油泵是机器中用来输送润滑油的一个部件。图9.2 所示的齿轮油泵是由泵体，左右端盖、运动零件（传动齿轮、齿轮轴等）、密封零件以及标准件等所组成。对照零件序号及明细栏可以看出：齿轮油泵共由17 种零件装配而成，并采用两个视图表达。全剖视的主视图，反映了组成齿轮油泵各个零件间的装配关系。左视图是采用沿左端盖1 与泵体6 结合面剖切后移去了垫片5 的半剖视图B—B，它清楚地反映了油泵的外部形状，齿轮的啮合情况以及吸、压油的工作原理；再以局部剖视反映吸、压油的情况。齿轮油泵的外形尺寸为118 mm、85 mm、95 mm，由此知道齿轮油泵的体积不大。

（2）分析视图

了解各视图、剖视、剖面的投影方向、剖切平面位置，并弄清其表达意图。

由图9.2 看出，齿轮油泵装配图由两个视图表达。主视图用A—A 旋转剖视图，反映了齿轮油泵的装配关系、传动方式等；表达了两齿轮的啮合关系、齿轮轮齿与泵体空腔的装配关系用局部剖视图表达。左视图采用B—B 半剖视图，用以表达齿轮油泵的工作原理、安装结构、外形轮廓等；进出油口采用局部剖；安装齿轮油泵的安装板采用假想画法。

（3）分析装配关系和工作原理

泵体6 是齿轮油泵中的主要零件之一，它的内腔容纳一对吸油和压油的齿轮。将齿轮轴2、传动齿轮轴3 装入泵体后，两侧有左端盖1、右端盖7 支承这一对齿轮轴的旋转运动。由销4 将左右端盖与泵体定位后，再用螺钉15 将左右端盖与泵体连接成整体。为了防止泵体与端盖结合面处以及传动齿轮轴3 伸出端漏油，分别用垫片5 及密封圈8、填料压盖9、压紧螺母10密封。

齿轮轴2、传动齿轮轴3、传动齿轮11 是油泵中的运动零件。当传动齿轮11 按逆时针方向（从左和图观察）转动时，通过键14，将扭矩传递给传动齿轮轴3，经过齿轮啮合带动齿轮轴2，从而使后者作顺时针方向转动。如图9.24 所示，当一对齿轮在泵体内作啮合传动时，啮合区内右边空间的压力降低而产生局部真空，油池内的油在大气压力作用下进入油泵低压区内的吸油口，随着齿轮的转动，齿槽中的油不断沿箭头方向被带至左边的压油口将油压出，送至机器中需要润滑的部分。(www.daowen.com)

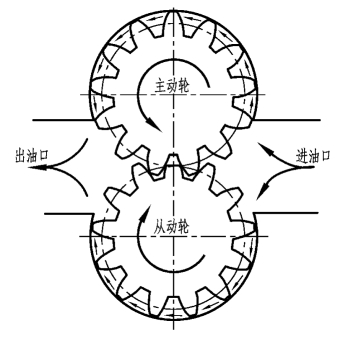

图9.24　齿轮油泵工作原理

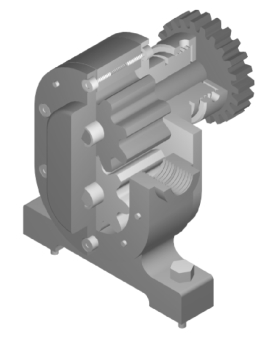

图9.25　齿轮油泵装配轴测图

（4）对齿轮油泵中一些配合和尺寸的分析

根据零件在部件中的作用和要求，应注出相应的公差带代号。例如，传动齿轮11 要带动传动齿轮轴3 一起转动。除了靠键将两者连成一体传递扭矩外，还需定出相应的配合。在图中可以看到，它们之间的配合尺寸为φ14H7/k6，由附录Ⅴ附表查得：φ14H7 孔的公差带是；φ14k6 轴的公差带为，它属于基孔制过渡配合。

齿轮轴与端盖在支承处的配合尺寸为φ16H7/h6；轴套与右端盖的配合尺寸为φ20H7/h6；齿轮轴的齿顶圆与泵体内腔的配合尺寸为φ34.5H8/f7。它们各是什么配合？ 请读者自行解答。

尺寸（28.76 ±0.016）mm 为一对啮合齿轮的中心距，这个尺寸准确与否将会直接影响齿轮的啮合传动。尺寸65 mm 为传动齿轮轴线离泵体安装面的高度尺寸，（28.76 ±0.016）mm和65 mm 分别是设计和安装所要求的尺寸。

吸、压油口的尺寸G3/8 和两个螺栓16 之间的尺寸70 mm，为什么要在装配图中注出，请读者思考。
