零件可拆连接结构主要考虑拆装方便、连接可靠。

图9.8　避免在同一方向有两对面同时接触

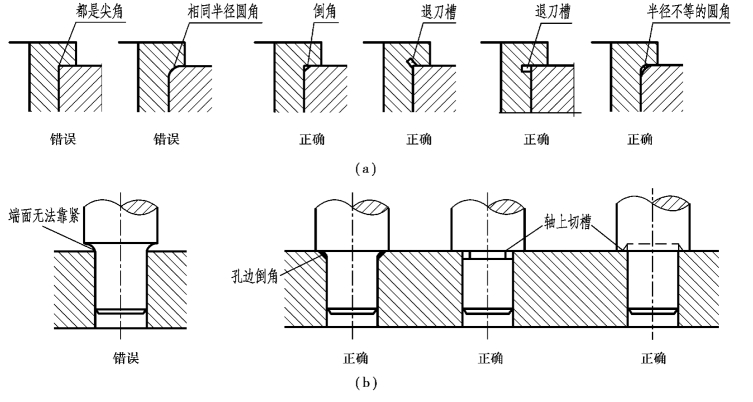

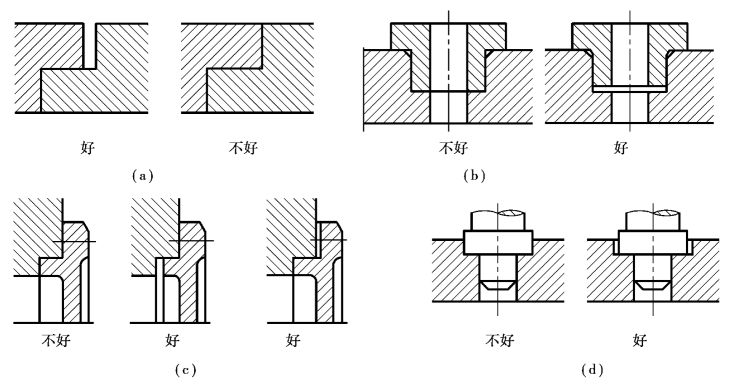

图9.9　转角处的圆角、倒角和退刀槽

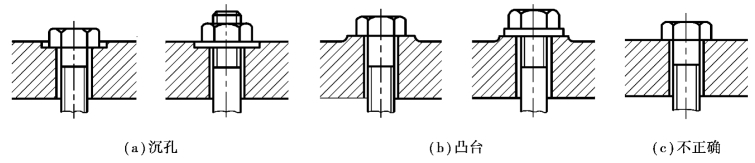

图9.10　被连接件的接触面结构

（1）便于拆装滚动轴承的结构

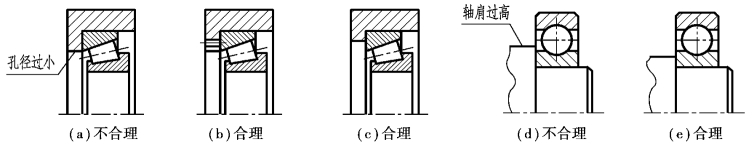

图9.11 所示为滚动轴承安装在箱体轴承孔内及安装在轴上的情形。其中，图9.11（b）、（c）、（e）所示是合理的，而在图9.11（a）、（d）情形下轴承将无法拆卸，是不合理的。

图9.11　滚动轴承的合理安装

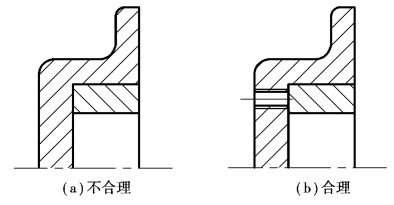

图9.12 所示为箱体内装入衬套的情形。显然，图9.12（a）更换衬套时很难拆卸，套筒无法拆出。若在箱体上钻几个螺孔（工艺孔），如图9.12（b）所示，拆卸时则可用螺钉将衬套顶出。

图9.12　应考虑零件的拆卸

（2）螺纹连接件的装配(www.daowen.com)

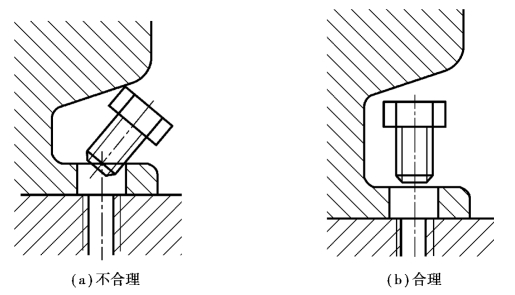

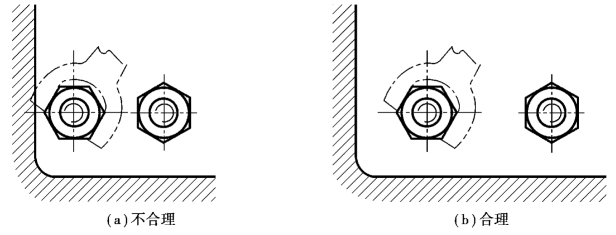

为便于拆卸，必须要考虑装拆螺栓、螺钉时扳手等工具的操作空间，以及装入时所需的空间。图9.13（a）所留空间太小，扳手无法使用。图9.14（a）空间过小，螺钉无法放入。图9.15（a）这样的位置，螺钉无法安装。

图9.13　应考虑扳手的活动空间

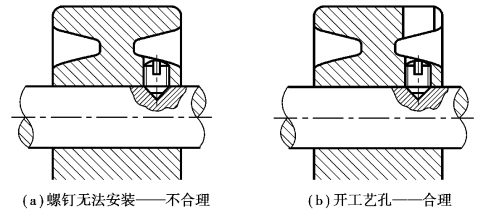

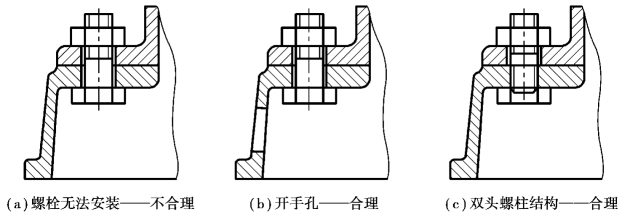

如图9.16 所示，螺栓头全部封在箱体内，无法安装。解决办法是在箱体上开一个手孔或改用双头螺柱结构。

（3）定位销的装配结构

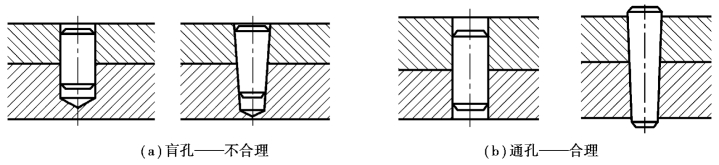

为了加工销孔和拆卸销子方便，在可能的条件下，尽量将销孔做成通孔，如图9.17 所示。

图9.14　应考虑螺钉装入所需的空间

图9.15　应考虑便于安装

图9.16　应考虑便于安装

图9.17　应考虑拆卸方便
