零件序号的编排方法及注意事项

(1)零、部件序号的编排方法

序号是装配图中对各零件或部件按一定顺序的编号。编写零件序号的方法有以下两种:

①将装配图上的所有标准件的数量、标记按规定注写在图上,而将非标准件按顺序进行编号,如图9.2 所示。

②将装配图上所有零件(包括标准件)按顺序进行编号,如图9.2 所示。

(2)编排零部件序号的规定

①装配图中所有的零、部件都必须编写序号,应按顺序编排并标明序号。

②同一装配图中相同的零、部件(即每一种零、部件)只编写一个序号。相同的零、部件用同一个序号,其数量填写在明细栏内。装配图中零、部件的序号,应与明细栏中的序号一一对应。(www.daowen.com)

③序号应注写在视图的周围。按水平或垂直方向排列整齐,编号顺序应按顺时针(或逆时针)方向顺次排列整齐。

④零、部件序号和所指零件之间用指引线连接,如图9.5 所示。在所指的零、部件的可见轮廓内画一圆点,并自圆点用细实线画出倾斜的指引线,在指引线的端部用细实线画一水平线或圆,然后将序号注写在水平线上或圆内,序号的字高应比尺寸数字大一号或两号,如图9.5(a)所示;也可直接在指引线附近注写序号,序号的字高比尺寸数字大两号,如图9.5(b)所示;对较薄的零件或涂黑的剖面,可在指引线末端画出箭头,并指向该部分的轮廓,如图9.5(c)所示。

⑤指引线相互不能相交;当通过有剖面线的区域时,指引线不应与剖面线平行;必要时,指引线可以画成折线,但只允许曲折一次,如图9.5(d)所示。

⑥一组紧固件以及装配关系清楚的零件组,可采用公共指引线,如图9.5(e)所示。

⑦标准化的组件(如油杯、滚动轴承电动机等)看成一个整体,在装配图上只编写一个序号。

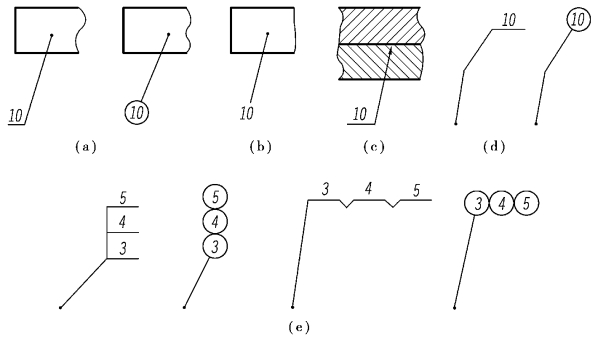

图9.5 零、部件序号的标注形式
