（1）剖面线的画法

在剖视图和断面图中，同一个零件的剖面线倾斜方向与间隔应保持一致；相邻两零件的剖面线方向应相反或者方向一致，间隔不同。

如图9.2 所示主视图中左端盖1 和泵体6 剖面线的倾斜方向相反，泵体6 主视图和左视图上的剖面线倾斜方向和间隔是一致的。对于视图上两轮廓线的距离不大于2 mm 的剖面区域，其剖面符号应用涂黑表示，如图9.4 中的垫片用涂黑表示。

（2）标准件及实心件的表达方法

在装配图中，对于标准件（如螺纹紧固件、键、销等）和实心零件（轴、连杆、球、杆件、手柄等），当剖切平面沿它们的轴线或对称面剖切时，均按不剖绘制。若实心轴上有需要表示的结构，如凹槽、键槽、销孔等，可采用局部剖视图表示。

如图9.2 所示主视图中齿轮轴2、传动齿轮轴3、销4、螺钉15、垫圈12、螺母13 剖切后都按不剖绘制，要表达两齿轮的啮合关系、齿轮轮齿与泵体空腔的装配关系用局部剖视图表达。(www.daowen.com)

（3）零件接触面与配合面的画法

在装配图中，两个零件的接触表面和配合表面只画一条线，而不接触的表面或非配合表面之间则应画成两条线，分别表示各零件的轮廓。

如图9.2 中齿轮轴2、传动齿轮轴3 与左端盖1、右端盖7 的中间孔是配合表面，轴与孔之间画成一条线；在图9.3 中螺栓杆与轴承盖、轴承座中间的孔不接触，应画成两条线。

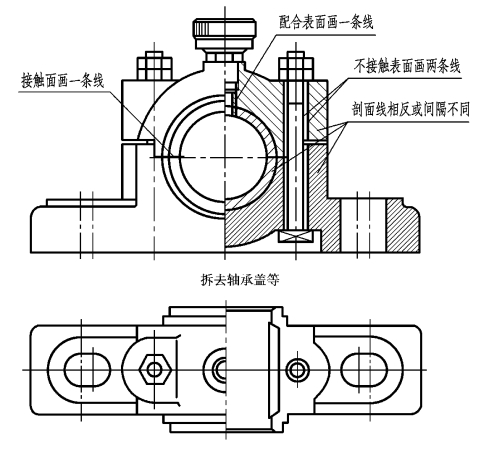

图9.3　滑动轴承
