读取零件图的实例操作

以图8.44 所示的缸体零件图为例,举例予以说明。

(1)读标题栏,了解零件的基本情况

从标题栏中可知,零件的名称是缸体,属于箱体类零件。箱体类零件一般有较为复杂的内腔和外形;同时,联系液压缸或汽缸等零件,大体上可以判断出该零件应具有的结构以及功能。如缸体主体结构为空心圆柱,主要用来容纳活塞及活塞杆并与之产生相对运动,有进油孔及出油孔,有缸体与其他零件的安装结构,有与密封端盖相连接的螺纹孔等。

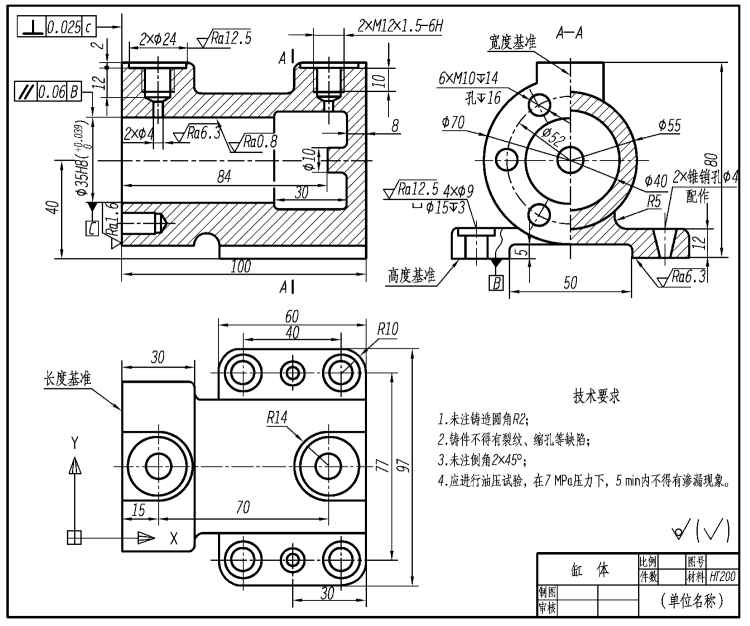

图8.44 缸体的零件图

从标题栏中可知,缸体的材料为HT200。该零件是由灰铸铁制造毛坯,然后经过机械加工而成。因此,缸体上必然有铸造工艺结构(如铸造圆角、铸件壁厚和拔模斜度等)以及与机械加工相适应的工艺结构。

(2)分析视图,想象零件的结构形状

首先,从表达缸体零件的视图数量上来看,共有三个,其形状结构较为复杂;其次,确定出左上角的视图为主视图,其他两个视图分别是俯视图、左视图;第三,确定每个视图的表达方法及表达重点,其中,主视图采用单一剖后所得的全剖视图,剖切位置为前后对称平面,表达内部形状;俯视图采用基本视图,表达外部形状;左视图采用A—A 半剖视图和局部剖视的表达方法,主要表达外形及内部结构。

由形体分析可知:该零件主要由上部的“U”形凸台、中部的空心台阶孔以及下部带有圆角和凹槽的长方体底板组成。

再看缸体零件的局部结构:上部的“U”形凸台上有两个台阶孔,孔内有M12×1.5-6H 的螺纹孔及φ4 的小孔;中部有φ35 和φ40 的台阶孔,孔φ40 的底部有φ10 的圆柱凸台;缸体左端面上有六个大小为M10-6H 且均匀分布的螺纹孔;底板上有四个圆角,在四个圆角处有四个台阶孔,底板前后各有一个用于定位的锥销孔。(www.daowen.com)

通过分析视图,就可以读懂零件缸体的内外结构形状如图8.45 所示。

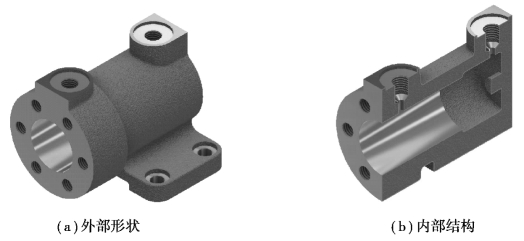

图8.45 缸体的内外形状结构

(3)尺寸分析和技术要求

通过尺寸分析可以看出,长度尺寸基准是缸体的左端面,宽度方向尺寸基准是缸体的前后对称平面,高度方向尺寸基准是底板的下底面。从尺寸基准出发,再进一步看懂各部分的定形尺寸和定位尺寸,就可以想象出这个缸体零件的形状和大小。

从零件图中可以看出,缸体中部φ35 孔有公差要求,孔的轴线与底面有平行度要求,缸体左端面与φ35 孔的轴线之间有垂直度要求。其中,两个形位公差主要是保证缸体与活塞、活塞杆及左端盖的安装及工作性能。

从表面粗糙度上看,φ35 孔和定位锥销孔的表面粗糙度Ra 值为0.8 μm,其余加工表面Ra 值为1.6、3.2、6.3、12.5 μm 等,还有非加工面。

另外,还需要注意图中用文字书写的技术要求。

(4)综合考虑

将上述各项内容综合起来,就能从形状结构、尺寸大小、技术要求等方面较为全面地读懂零件图。
