（1）倒角和倒圆

如图8.38 所示，为了去除零件的毛刺、锐边和便于装配，一般在轴或孔的端部都加工成倒角。为了避免因应力集中而产生裂纹，在轴肩处往往加工成圆角的过渡形式，称为倒圆。倒角可以是30°或60°。

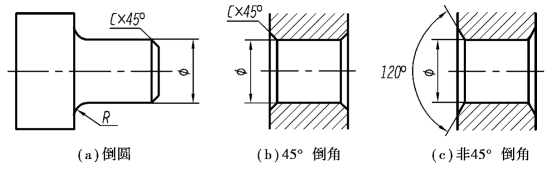

图8.38　倒圆和倒角

（2）螺纹退刀槽和砂轮越程槽

在切削加工的过程中，特别是在车削螺纹和磨削时，为了便于退出刀具或使砂轮可以稍微越过加工面，常常在零件的待加工面的末端预先车出螺纹退刀槽或砂轮越程槽，如图8.39 和图8.40 所示。

螺纹退刀槽和砂轮越程槽的结构尺寸系列，可查阅相关手册。

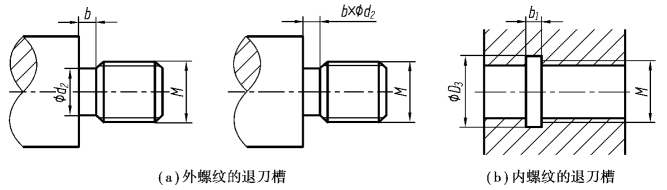

图8.39　退刀槽

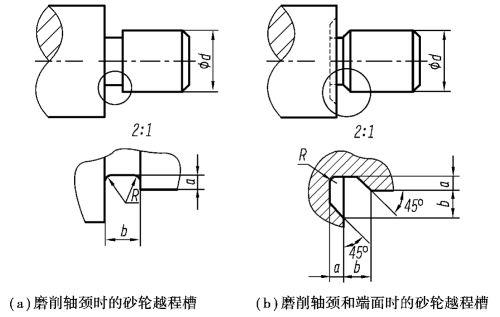

图8.40　砂轮越程槽(www.daowen.com)

（3）钻孔结构

用钻头钻出的盲孔，在底部有一个120°锥角。钻孔深度指的是圆柱部分的长度，不包括锥坑，如图8.41（a）所示。在阶梯形钻孔的过渡处，同样存在锥角120°的内圆台，其画法及尺寸标注，如图8.41（b）所示。

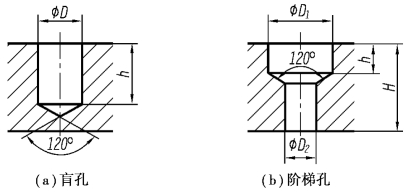

图8.41　钻孔结构

用钻头钻孔时，要求钻头轴线尽可能垂直于被钻孔零件的端面，以保证钻孔准确和避免钻头因受力不均而折断。图8.42 表示了三种钻孔端面的正确结果。

图8.42　钻孔的端面

（4）凸台和凹坑

零件上与其他零件的接触面，一般都要进行加工。为了减少加工面积和节约成本，并保证零件表面之间有良好的接触，常常在零件上设计出凸台或者凹坑。如图8.43（a）和（b）所示是螺栓连接的支撑面，做成凸台或凹坑的形式；如图8.43（c）和（d）所示是为了减少加工面积，而做成凹槽或凹腔的结构形式。

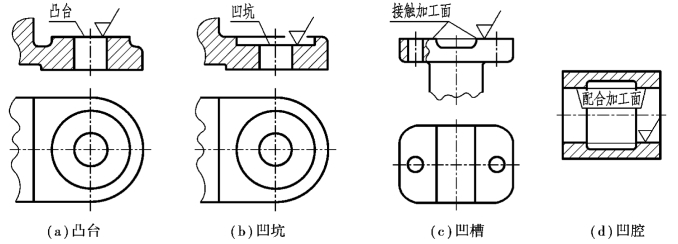

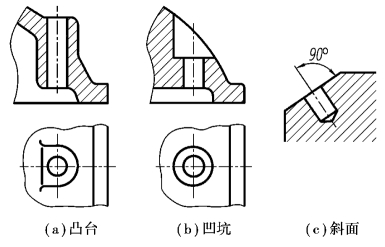

图8.43　凸台、凹坑、凹槽、凹腔等结构
