（1）结构特点

箱体类零件用来支撑、包容、保护运动零件或其他零件，主要包括箱体、阀体、泵体等，常有内腔、轴承孔、凸台、肋、安装板、光孔、螺纹孔等结构。毛坯一般为铸件或焊接件，然后经过各种机械加工而成。如图8.16 所示为阀体的结构形状。

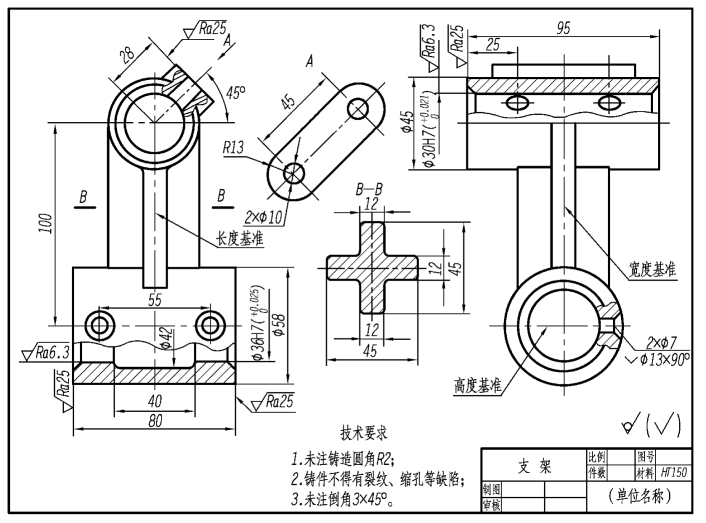

图8.14　支架的零件图

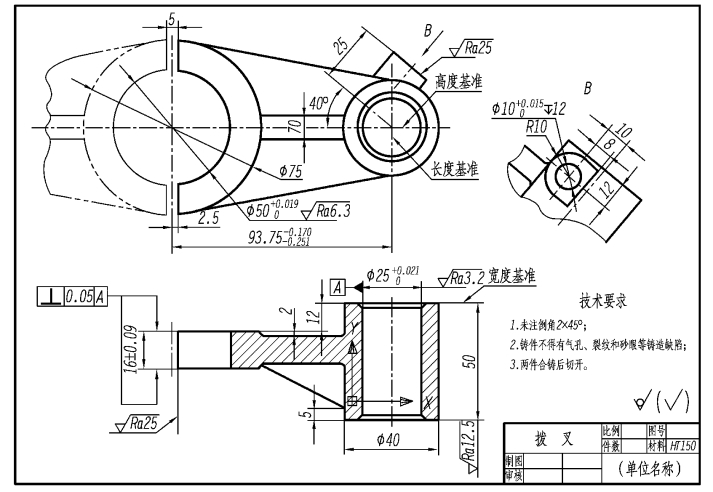

图8.15　拨叉的零件图

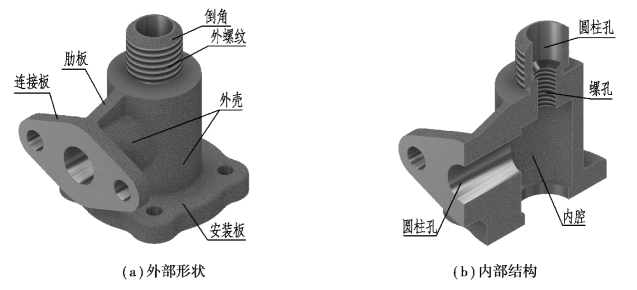

图8.16　阀体的结构形状(www.daowen.com)

（2）视图选择

箱体类零件的结构形状比前面三类零件要复杂得多，并且加工位置变化较多。但是，一般说来，安装在机器或部件中，它的位置是不动的。因此，在选择主视图时，主要考虑工作位置和形状特征，并考虑采用适当的剖视图来表达内部结构与形状。选用其他视图时，应根据零件内外形状的复杂程度以及是否对称等情况，适当采取相应的剖视图、断面图、局部放大图和斜视图等多种形式，以清晰表达零件的内外形状。如图8.17 所示为阀体的零件图。

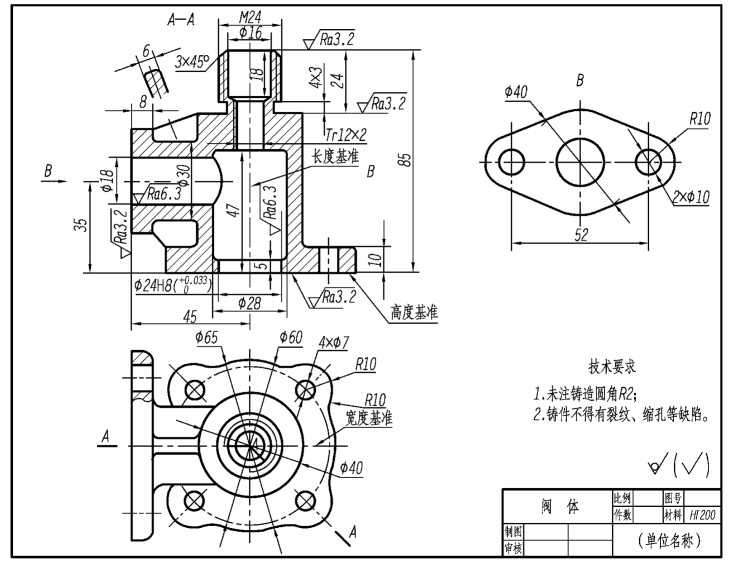

图8.17　阀体的零件图

阀体的表达方法：主视图采用A—A 旋转剖的剖切方法形成的全剖视图，主要表达阀体的内部结构；俯视图采用基本视图和局部剖来表达阀体的外形及部分的内部结构；采用B 向用局部视图表达连接板的形状；采用移出断面图表达肋板的断面形状。

（3）尺寸标注

箱体类零件通常选用设计上所要求的轴线、重要的安装面、接触面、某些主要结构的对称面等作为尺寸基准。在图8.17 中，长度方向尺寸基准为竖直孔的轴线，宽度方向尺寸基准为阀体前后对称平面，高度方向尺寸基准为阀体下方安装板的下底面。在正确选择尺寸基准的基础上再标注其他尺寸。
