（1）结构特点

叉架类零件包括各种连杆、支架、拨叉等。这类零件通常由工作部分、连接部分和安装部分组成。毛坯多为铸件或锻件，经过多种机械加工而成，其上常有光孔、沉孔、肋、槽、铸造圆角、拔模斜度、凸台、凹坑等结构。如图8.13（a）所示为支架的结构，图8.13（b）所示为拨叉的结构形状。

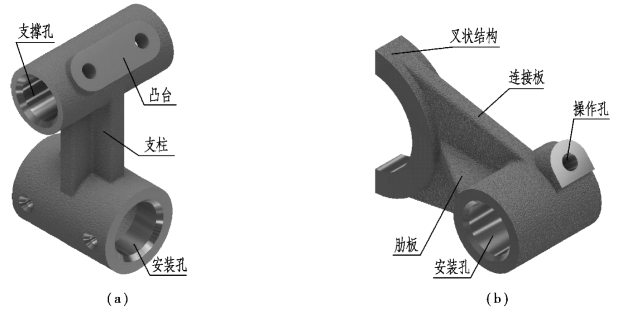

图8.13　叉架类零件的结构形状

（2）视图选择(www.daowen.com)

叉架类零件形状复杂、加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。这类零件常需要两个或两个以上的基本视图，并且要用局部视图、断面图等表达。如图8.14所示的支架零件图，主视图和左视图均采用局部剖视图表达零件的局部内部结构，采用移出断面图表达支柱的实际断面形状，采用斜视图表达倾斜凸台的实际形状。

如图8.15 所示的拨叉零件图，主视图采用基本视图表达拨叉的主要形状，俯视图采用全剖视图表达内部结构，采用斜视图表达倾斜凸台的实际形状。

（3）尺寸标注

在标注叉架类零件的尺寸时，通常选用安装基面、安装孔的轴线或零件的对称平面作为尺寸基准。图8.14 所示的支架零件图中，选用零件支架左右基本对称平面作为长度方向的尺寸基准，选用安装孔的轴线作为高度方向的尺寸基准；宽度方向的尺寸基准是支架零件的前后方向的对称面。在正确选择尺寸基准的基础上再标注其他尺寸。
