如图8.2 所示的零件支架，根据其结构形状，确定该零件表达方案步骤如下：

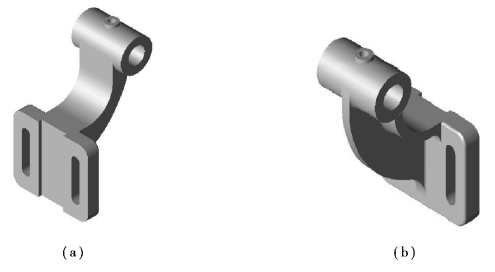

图8.2　零件支架的形状结构

（1）零件的结构分析和功能分析

1）零件支架的结构

零件支架的机构由三部分组成：安装部分（有两个长圆形安装孔、一个矩形凹槽、四个圆角的矩形板）、工作部分（空心圆柱及小圆柱凸台）及连接部分（截面为“T”字形的连接板和肋板）。

2）零件支架的功能

将其安装在机架的竖直立板上，以支撑穿过其工作部分（空心圆柱）的轴，该轴可以沿着空心圆柱的轴线移动或绕其转动，空心圆柱上方中间位置有与之正交的小圆柱凸台，小圆柱凸台中有孔和大空心圆柱的孔正交相通，以安装油杯，用以给运动轴和孔之间加注润滑油。

（2）选择主视图

通过对零件支架的结构和功能分析可知，支架零件加工面有：安装板的安装面、安装孔、空心圆柱的内孔及圆柱凸台的油孔和凸台面。加工面有平面和圆柱面，加工支架零件时的装夹位置各不相同。由于该零件安装在机器或部件中后它的位置不再变化，所以选择支架的工作位置作为主视图的安放位置，并选平行于空心圆柱轴线的方向作为主视图投射方向，所得到的主视图能够反映支架的形状特征；由于该零件支架的外形比内部结构复杂，所以主视图以表达外形为主，取局部剖视来表达上部油孔，如图8.3 所示。(www.daowen.com)

（3）确定其他视图

方案一：

考虑到支架的左右形状差异较大，可以选择左视图或右视图，但如果选用左视图，则肋板在左视图中投影不可见，左视图中就增加了虚线。因此，选择右视图，并取局部剖视以表达主轴孔，安装板上的凹槽结构可以选用俯视图来表达，如图8.3（a）所示。

方案二：

选择A 向局部视图表达安装板的结构，采用移出断面图来表达肋板形状，俯视图采用局部剖视，以表达轴孔和安装板螺栓孔，如图8.3（b）所示。

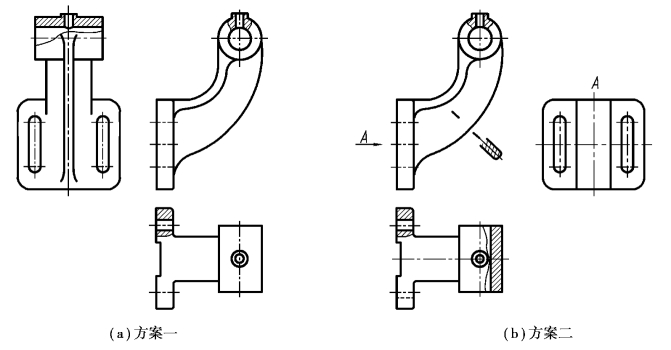

图8.3　支架表达方案的确定

（4）视图表达方案的对比

方案一和方案二对支架零件形状结构的表达都是完全的，方案一表达明确、清晰，方案二表达简洁、易于读图和画图；综合起来看，方案二较好。
