（1）单个圆柱齿轮的规定画法

国家标准规定，齿轮的轮齿部分按规定画法绘制，其他部分按实际形状的投影绘制。

齿轮一般用两个视图或一个视图和一个局部视图来表达，其规定画法为：

①在外形图上，齿顶圆和齿顶线用粗实线绘制，分度圆和分度线用细点画线绘制，齿根圆和齿根线用细实线绘制，也可省略不画，如图7.27（a）所示。

②在剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按不剖处理，剖视图中的齿根线用粗实线绘制，如图7.27（b）所示。

③当需要表示斜齿和人字齿时，可用三条与齿线方向一致的细实线表示，直齿不需要表示，如图7.27（c）所示。

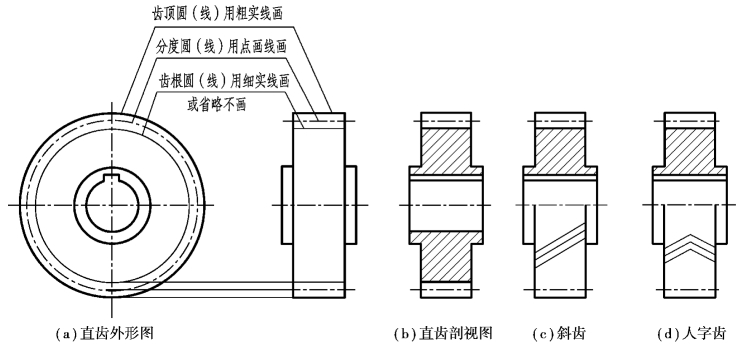

图7.27　单个圆柱齿轮的画法

（2）圆柱齿轮的啮合画法

①对标准圆柱齿轮，在投影为圆的视图中两齿轮的分度圆必须相切，啮合区内的齿顶圆均用粗实线绘制，如图7.28（a）所示；也可采用省略画法，如图7.28（b）所示。

②在投影为非圆的视图中，啮合区的齿顶线不用画出，节线（标准直齿圆柱齿轮的分度圆又称节圆，分度线又称节线）用粗实线绘制，其他处节线用细点画线绘制，如图7.28（c）、（d）所示。

③在投影为非圆的剖视图（剖切平面通过齿轮轴线）中，啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用虚线绘制，如图7.28（a）所示。必须注意：两齿轮在啮合区存在0.25m（m 为模数）的径向间隙，如图7.29 所示。(www.daowen.com)

（3）齿轮、齿条的啮合画法

若圆柱齿轮的直径为无穷大时，齿顶圆、齿根圆、分度圆、齿廓曲线均成了直线，这时的齿轮变为齿条。当齿轮和齿条啮合时，规定画法和圆柱齿轮啮合画法基本相同，齿轮的节圆和齿条的节线相切，用点画线表示。在剖视图中，应将啮合区内齿顶线之一画成粗实线，另一轮齿部分被遮挡齿顶线画成虚线或省略不画，如图7.30 所示。

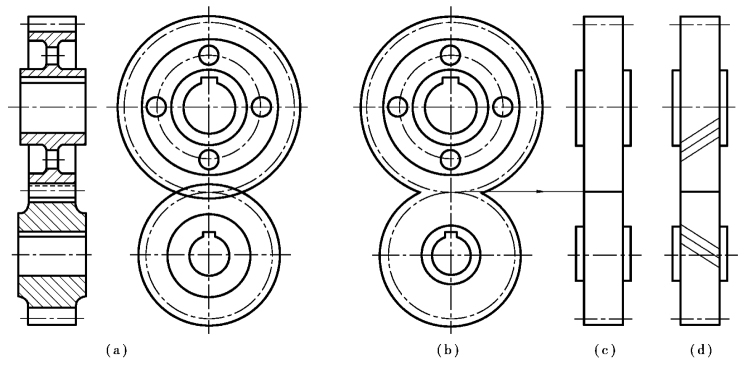

图7.28　圆柱齿轮的啮合画法

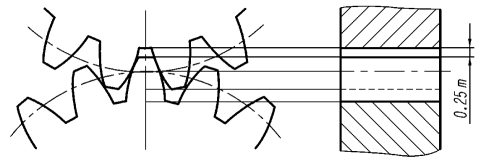

图7.29　齿轮啮合区的画法

图7.30　齿轮齿条的啮合画法

（4）直齿圆柱齿轮的零件图

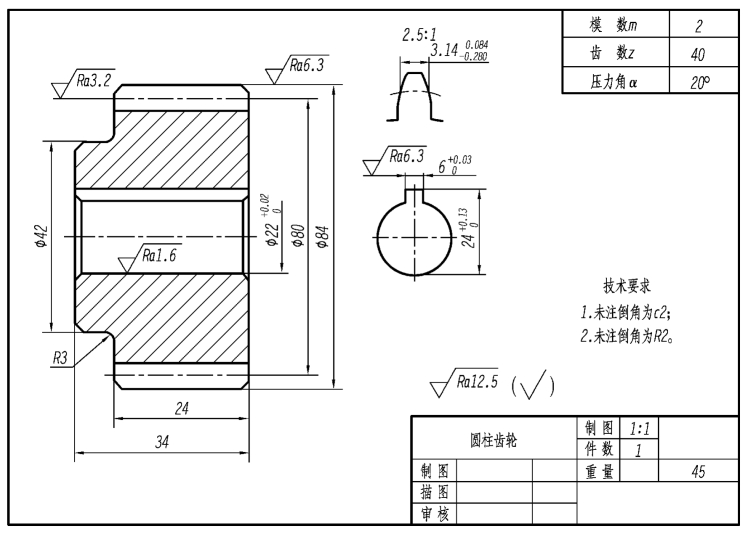

图7.31 为一直齿圆柱齿轮的零件图，图中不但要表达齿轮的形状和尺寸，还要表达制造齿轮所需的模数、齿数、压力角等基本参数和技术要求等内容。

图7.31　齿轮零件图
