如图7.26 所示，直齿圆柱齿轮的各部分名称、参数尺寸如下：

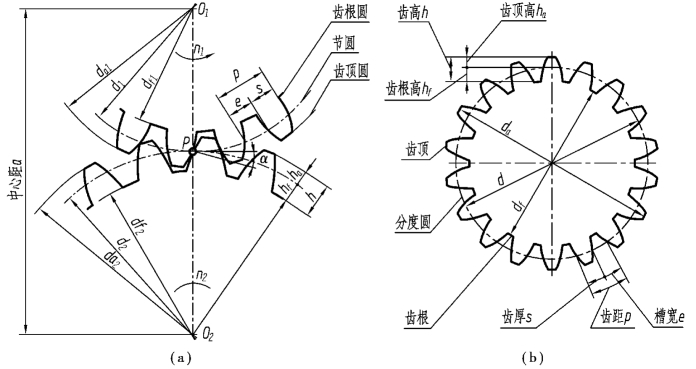

图7.26　圆柱齿轮各部分名称及参数

（1）齿数

表示轮齿的个数，用“z”表示。

（2）分度圆

对于标准齿轮，在齿厚和齿间相等时所在的圆，称为分度圆，其直径用“d”表示。

（3）齿顶圆

齿轮轮齿顶部所在的圆，称为齿顶圆，其直径用“da”表示。

（4）齿根圆

齿轮轮齿根部所在的圆，称为齿根圆，其直径用“df”表示。

（5）齿距(www.daowen.com)

分度圆上相邻两齿对应点之间的弧长，称为齿距，用“p”表示。

（6）模数

模数是齿轮的一个重要参数，用“m”表示。它是这样定义的：分度圆周长=zp=πd，则有d=p/π×z令p/π=m，m 即为模数。为便于设计制造，齿轮模数已标准化，见表7.4。

（7）压力角

两啮合齿轮的齿廓在接触点处的公法线（受力方向）与两分度圆的公切线（运动方向）所夹的锐角，称为齿形角，用“α”表示。国家标准规定，齿轮的压力角为20°。

表7.4　齿轮标准模数（摘自GB/T 1357—1987）

注：选取时，优先采用第一系列，括号内模数尽可能不用。

标准直齿圆柱齿轮的计算公式见表7.5。设计齿轮时，先要确定模数m 和齿数z，其他有关尺寸都可以根据这两个基本参数按照表7.5 所列公式计算。

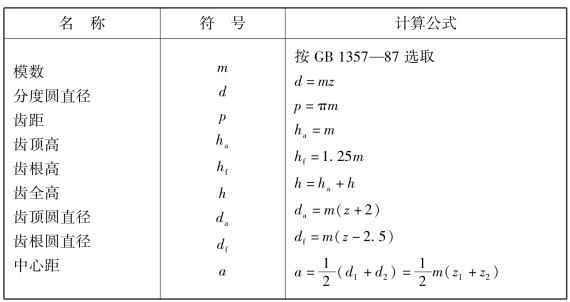

表7.5　标准直齿圆柱齿轮几何计算式
