（1）螺栓连接

螺栓连接用于连接两个或两个以上厚度不大且可以钻出通孔的零件，其连接如图7.13 所示。

常见的螺纹连接形式有螺栓连接、双头螺柱连接和螺钉连接等。在画螺纹连接图时，常采用比例画法或简化画法，并应遵守以下三条基本规定：

①相邻两零件的接触表面画一条粗实线，不接触表面画两条粗实线。

②在剖视图中，相邻两零件的剖面线方向应相反，或方向相同但间隔不同；同一零件在各剖视图中的剖面线方向和间隔应一致。

③当剖切平面通过标准件和实心零件（如螺栓、螺柱、螺钉、螺母、垫圈、键、销、轴及球等）的轴线时，这些零件均按不剖绘制，仍画外形，必要时可采用局部剖。

图7.13　螺栓连接

通常，在被连接零件上钻出通孔（通孔直径约为螺纹直径的1.1倍），连接时先将螺栓穿过通孔，然后在制有螺纹的一端套上垫圈，以增加支承面积和防止损伤零件的表面，最后用螺母旋紧，如图7.14所示。

螺栓的有效长度按下式估算：

l=δ1+δ2+h+m+a

式中：δ1和δ2 为被连接两零件的厚度；h 为垫圈厚度；m 为螺母厚度；a 为螺栓端部伸出高度，一般约取0.3d。

计算出l 值后，根据螺栓有效长度系列标准，查表选出一个最接近的标准值。

（2）双头螺柱连接

双头螺柱连接常用于被连接件中有一件较厚，不宜或不允许钻成通孔的情况。双头螺柱的两端均制有螺纹，其中一头旋入较厚的被连接件，称为旋入端；另一头用螺母旋紧，称为紧固端，其连接如图7.15 所示。

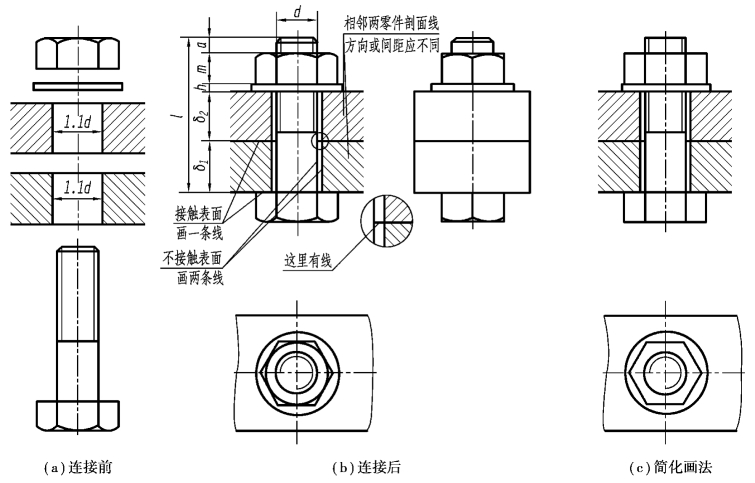

图7.14　螺栓连接的画法

双头螺柱连接的画法如图7.16 所示，绘图时需注意：

①旋入零件的一端要全部旋入零件螺孔，表示螺纹已旋紧，故螺纹终止线应同零件结合面平齐。

②螺柱有效长度可按下式估算，最后查标准在长度系列中取一最接近的标准长度。

l=δ+h+m+a(www.daowen.com)

式中：δ 为光孔零件的厚度；h 为垫圈厚度；m 为螺母厚度；a 为螺栓端部伸出高度，一般约取0.3d。

③旋入端长度bm 与零件材料有关，钢或青铜取bm=d，铸铁取bm=1.25d 或bm=1.5d，铝合金取bm=2d。

④双头螺柱加工时，被连接件的螺孔深度应大于旋入端的长度bm。绘图时，螺孔螺纹深度为bm+0.5d，钻孔深度为bm=d。弹簧垫圈开口槽方向与水平成70°，从左上向右下倾斜。

（3）螺钉连接

螺钉连接不用螺母，而是将螺钉穿过一被连接件的通孔而直接旋入另一被连接件的螺孔里。螺钉按用途不同可分为连接螺钉和紧定螺钉两种。

连接螺钉一般用于不经常拆卸且受力较小的场合。连接螺钉一端制有螺纹，另一端为头部，常见的连接螺钉有开槽圆柱头螺钉、开槽沉头螺钉、开槽盘头螺钉、内六角圆柱头螺钉等。螺钉的头部尺寸可查阅附录Ⅱ或采用比例画法，图7.17 所示为螺钉连接的画法。

绘图时需注意以下三点：

①为表示被连接件被压紧，螺钉的终止线应高出结合面，或螺杆全长都有螺纹。

图7.15　双头螺柱连接

图7.16　双头螺柱连接的画法

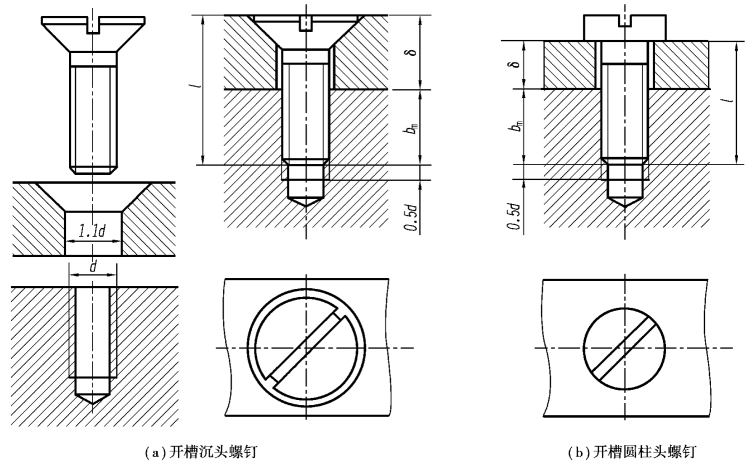

图7.17　螺钉连接的画法

②螺钉头部的一字槽，在投影为圆的视图上与水平中心线成45°，当槽宽小于2 mm 时，可涂黑表示。

③螺钉有效长度l 按下式估算：

l=δ+bm

式中：δ 为光孔零件厚度；bm 为旋入端长度，其确定方法与双头螺柱相同，可根据被旋入零件的材料而定。计算出l 后，按标准的长度系列选取一个与计算值最l 相近的标准长度。

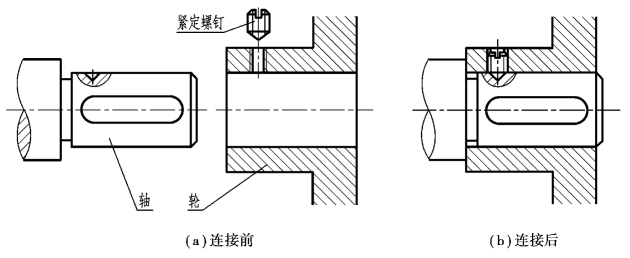

紧定螺钉用于固定两个零件，以防止其相对运动。紧定螺钉的连接及画法如图7.18所示。

图7.18　紧定螺钉连接画法
