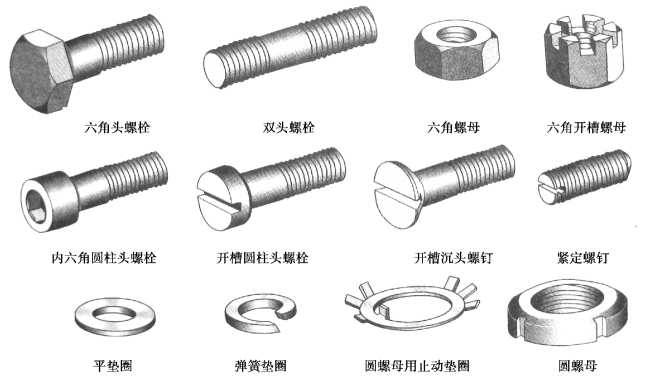

常用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母、垫圈等,如图7.11 所示。

各种螺纹紧固件的结构形式和尺寸均已标准化,一般不需要单独绘制其零件图,而只要写出它们的规定标记,以表达其种类、形式及规格尺寸,根据其标记,就能在相关标准中查出其各部分几何尺寸。本书附录Ⅱ给出了常用螺纹紧固件的国家标准,供选用时查阅。

图7.11 常用螺纹紧固件

(1)常用螺纹紧固件的规定标记

螺纹紧固件的简化标记格式为:

其中,国家标准代号中可省略现行标准的年代。螺纹紧固件的规格尺寸分别如下:

①螺栓、螺柱、螺钉:螺纹代号×公称长度

②螺母:螺纹代号(www.daowen.com)

③垫圈:公称尺寸(与之配合使用的螺栓或螺柱的规格尺寸)

例如:螺纹规格为d=M10、公称长度l=50、C 级的六角头螺栓,以及与之配合使用的Ⅰ型六角头螺母和平垫圈,其标注形式分别为:

螺栓 GB/T 5780 M10×50

螺母 GB/T 6170 M10

垫圈 GB/T 97.1 10

更多的螺纹紧固件标注示例可参阅本书附录Ⅱ相关附表。

(2)常用螺纹紧固件的比例画法

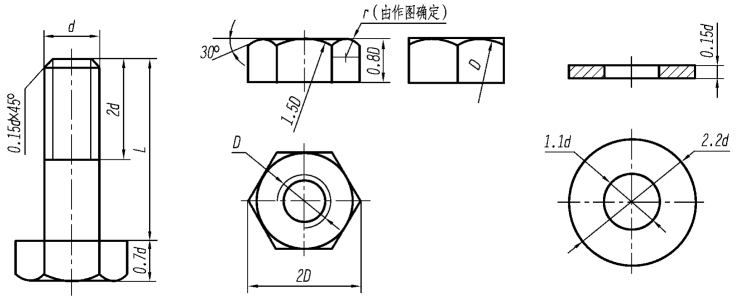

螺纹紧固件各部分尺寸可以通过查表确定,但绘图时为了提高效率,通常采用比例画法,螺栓、螺母、垫圈各部分的比例尺寸如图7.12 所示。

图7.12 螺纹紧固件的比例画法
