（1）螺纹的分类

螺纹按用途可分为两种：连接螺纹和传动螺纹。

①连接螺纹常用的有两种，即普通螺纹和管螺纹。其中普通螺纹又分为粗牙普通螺纹和细牙普通螺纹；管螺纹则分为非螺纹密封的管螺纹和用螺纹密封的管螺纹。

连接螺纹的特点：其牙型均为三角形，其中普通螺纹的牙型角为60°，管螺纹的牙型角为55°。

普通螺纹中粗牙螺纹和细牙螺纹的区别：在大径相同条件下，细牙普通螺纹的螺距比粗牙普通螺纹的螺距小。细牙普通螺纹多用于薄壁零件，而管螺纹多用于水管、油管和气管上。

②传动螺纹用于传递运动和动力，常用的有梯形螺纹和锯齿形螺纹等。

（2）螺纹的标注

按规定画法画出的螺纹，只表示了螺纹的大径和小径，螺纹的牙型等其他要素则要通过标注才能确定。国家标准规定，螺纹要用规定的标注形式进行标注。

1）普通螺纹、梯形螺纹和锯齿形螺纹的标注形式

标注说明：

①螺纹特征代号：见表7.1。

②公称直径：螺纹大径，单位为毫米（mm）。

③螺距：粗牙普通螺纹不必标注螺距，而细牙普通螺纹、梯形螺纹和锯齿形螺纹必须标注。

④旋向：右旋螺纹不标注旋向，左旋螺纹必须标注旋向代号“LH”。

⑤公差带代号：螺纹中径及顶径的公差带代号，相同时只注一个。外螺纹用小写字母，内螺纹用大写字母。(www.daowen.com)

⑥旋合长度：分短、中、长三种，分别用“S”“N”“L”表示，中等旋合长度N 不标注。

2）管螺纹的标注形式

标注说明：

①螺纹特征代号：见表7.1。

②尺寸代号：约为管子的内壁直径，单位为英寸（in），其大径应查表确定。

③公差等级代号：外螺纹分A、B 两级，内螺纹不注。

④旋向：左旋螺纹标旋向代号“LH”，右旋不标。

⑤管螺纹应从螺纹大径画指引线进行标注。

3）常用螺纹的种类及标注示例

常用螺纹的种类及标注示例见表7.1。

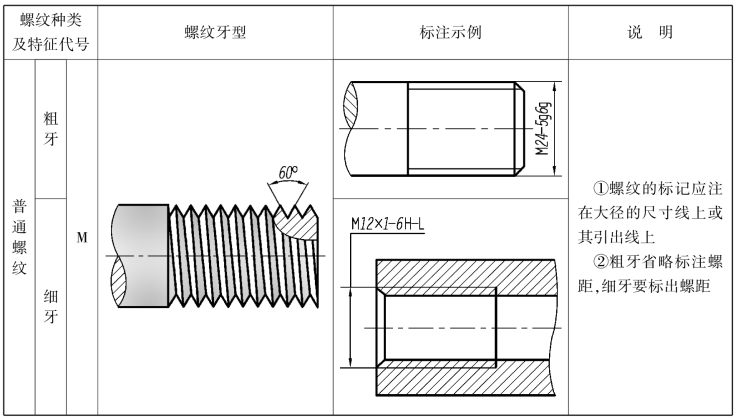

表7.1　常用螺纹标注示例

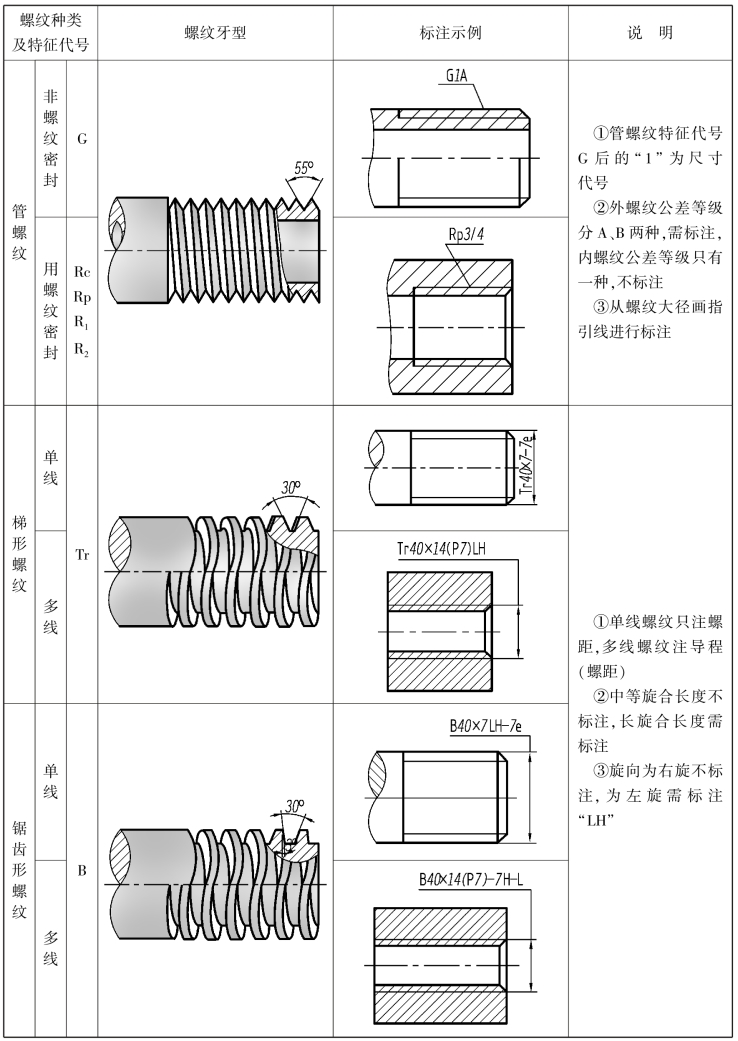

续表
