螺纹的形成与结构要素

(1)螺纹的形成

平面图形(如三角形、梯形、锯齿形)绕圆柱或圆锥表面上的螺旋线运动所形成的螺旋体,称为螺纹。形成在圆柱(或圆锥)外表面上的螺纹,称为外螺纹;形成在圆柱(或圆锥)内表面上的螺纹,称为内螺纹。

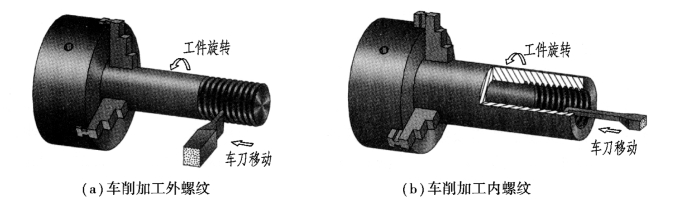

在实际生产中,加工螺纹的方法很多,图7.1 所示为在车床上加工外螺纹和内螺纹的方法。

图7.1 螺纹的车削加工方法

(2)螺纹的结构要素

1)牙型

在通过螺纹轴线的断面上,螺纹的轮廓形状称为螺纹牙型。常用的螺纹牙型有三角形、梯形、锯齿形等,不同的螺纹牙型有不同的用途。

2)直径

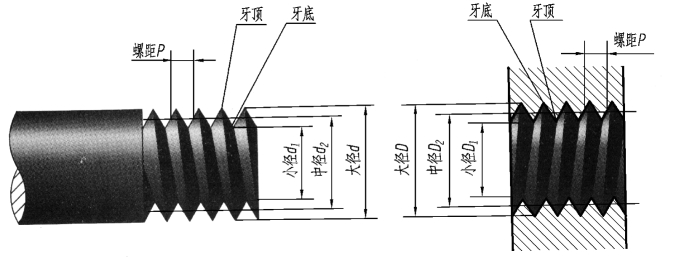

外螺纹牙顶或内螺纹牙底所在的假想圆柱面直径称为螺纹大径,内螺纹用“D”表示,外螺纹用“d”表示,也称为螺纹的公称直径;外螺纹牙底或内螺纹牙顶所在的假想圆柱面直径称为螺纹小径,内螺纹用“D1”表示,外螺纹用“d1”表示;在大径与小径之间,母线通过牙型上沟槽和凸起宽度相等处的假想圆柱面的直径称为螺纹中径,内螺纹用“D2”表示,外螺纹用“d2”表示,如图7.2 所示。

图7.2 螺纹的直径

3)线数n

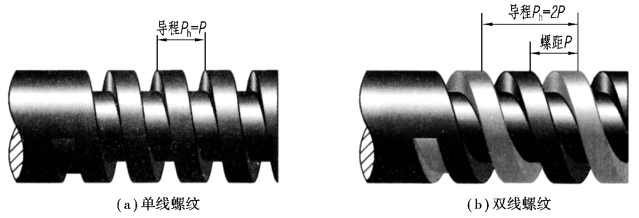

螺纹有单线和多线之分,由一条螺旋线所形成的螺纹称为单线螺纹;由两条或两条以上,在轴向等距分布的螺旋线所形成的螺纹称为多线螺纹,如图7.3 所示。

4)螺距P 和导程Ph

螺纹上相邻两牙在中径线上对应两点之间的轴向距离称为螺距,用“P”来表示;同一螺旋线上相邻两牙在中径线上对应两点之间的轴向距离称为导程,用“Ph”来表示。导程Ph、螺距P 和线数n 有如下关系:

Ph=n×P(www.daowen.com)

图7.3 螺纹的线数、螺距和导程

5)旋向

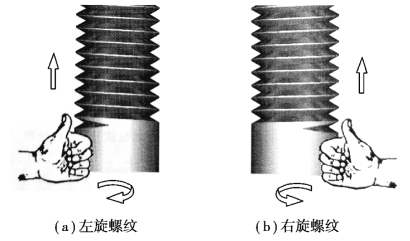

螺纹有左旋和右旋之分,按顺时针方向旋进的螺纹,称为右旋螺纹;反之,称为左旋螺纹,如图7.4 所示。工程上常用的螺纹多为右旋螺纹。

图7.4 螺纹的旋向

在螺纹的诸要素中,牙型、大径和螺距是决定螺纹结构和规格的最基本要素,通常称为螺纹三要素。内外螺纹总是成对使用,只有在上述五个结构要素完全相同时,内外螺纹才能互相旋合。

(3)螺纹的工艺结构

1)螺纹的端部

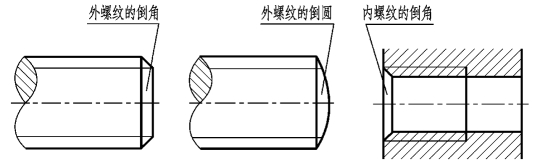

为了防止螺纹起始圈损坏和便于装配,通常在螺纹的起始处做出一定形状的螺纹端部,如倒角、倒圆等,其形式如图7.5 所示。

图7.5 螺纹的倒角和倒圆

2)螺纹收尾和退刀槽

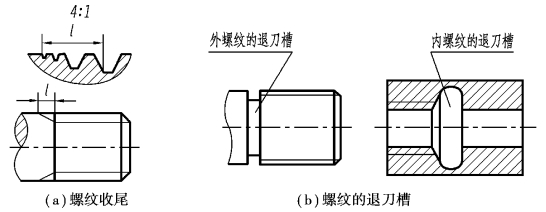

车削加工螺纹时,刀具接近螺纹末尾处要逐渐离开工件,因此,螺纹收尾部分的牙型不完整。螺纹上这一段不完整的收尾称为螺尾,如图7.6(a)所示。为了避免产生螺尾,可预先在螺纹末尾处加工出一个退刀槽,然后再车削螺纹,如图7.6(b)所示。

图7.6 螺纹的收尾和退刀槽
