简化画法是在不妨碍机件结构形状完整、清晰表达的前提下，力求画图简便、看图方便的一些简化表达方法。下面介绍一些比较常用的简化表达方法。

①对于机件上的肋、轮辐及薄壁等，当剖切平面通过肋板厚度的对称平面或轮辐的轴线时，这些结构都不画剖面符号，而是用粗实线将它与其邻接部分分开，如图6.34 和图6.35所示。

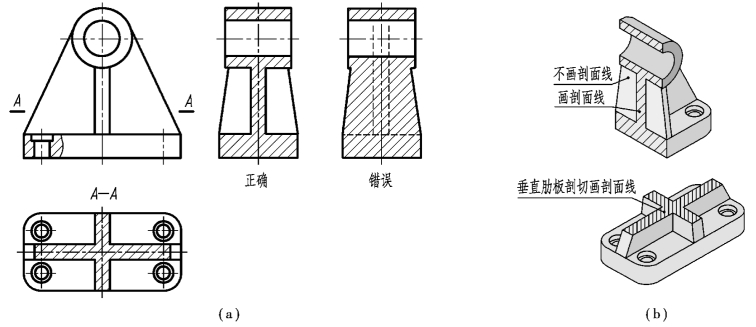

图6.34　剖视图中肋板的剖切画法

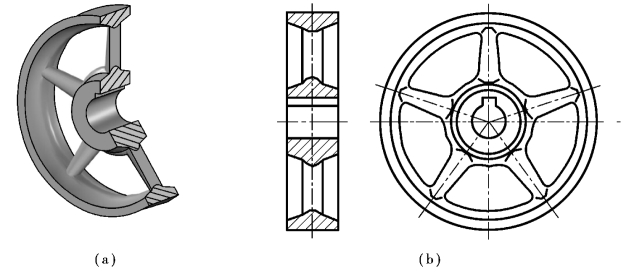

图6.35　剖视图中轮辐的剖切画法

②当机件具有若干相同结构（如齿、槽等）并按一定规律分布时，只需画出几个完整的结构，其余用细实线连接，如图6.36（a）所示。若这些相同结构是等直径的孔（圆孔、螺孔、沉孔等）时，可以仅画出一个或几个，其余只需用点画线表达其中心位置，如图6.36（b）所示。在零件图中则必须注明该结构的总数。

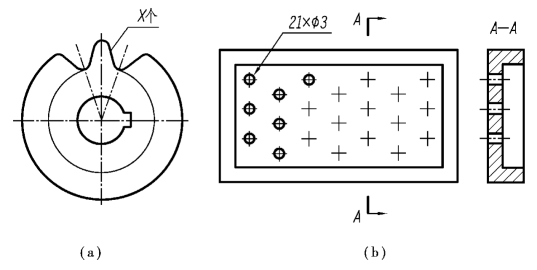

图6.36　相同结构简化画法

③圆柱形法兰和类似零件上均匀分布的孔，可按图6.37 绘制（由机件外向该法兰端面方向投影）。

④与投影面倾斜角度不大于30°的圆或圆弧，其投影可用圆或圆弧来代替，如图6.38所示。

图6.37　圆柱形法兰的简化画法

图6.38　小倾角圆及圆弧的简化画法

⑤在不致引起误解时，零件图中的移出断面，允许省略剖面符号，但剖切位置和断面图的标注必须遵照原来的规定，如图6.39 所示。

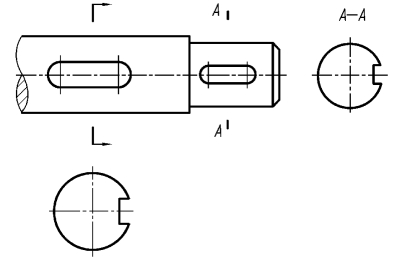

图6.39　断面图的简化画法

⑥当零件回转体上均匀分布的肋、轮廓、孔等结构不处于剖切平面上时，可将这些结构旋转到平面上画出，如图6.40 所示。

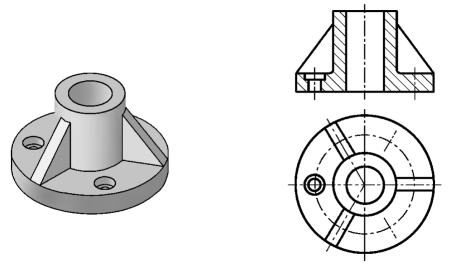

图6.40　不处于剖切面上的筋、孔的简化画法

⑦零件上较小结构产生的交线，如在一个视图中表达清楚，则在其他视图中可以简化或省略，如图6.41 和图6.42 所示。

图6.41　截交线的简化画法(www.daowen.com)

图6.42　相贯线的简化画法

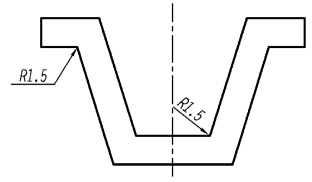

⑧零件图中的小圆角、锐边的小倒圆或45°的小倒角允许省略不画，但必须注明尺寸或在技术要求中加以说明，如图6.43 所示。

⑨零件上斜度不大的结构，如在一个视图中表达清楚时，其他视图可按小端画出，如图6.44所示。

图6.43　小圆角的简化画法

图6.44　小斜度的简化画法

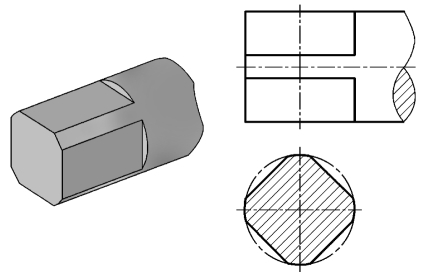

⑩当图形中不能充分表达平面时，可用平面符号（相交的两细实线）表示，如图6.45所示。

图6.45　机件的平面表示法

图6.46　对称机件的简化画法

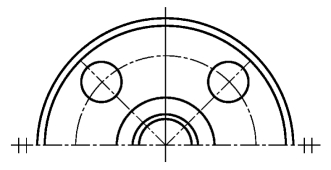

⑪对于对称机件的视图可只画1/2 或1/4，并在对称中心线的两端画出两条与其垂直的平行细实线，如图6.46 所示。

⑫机件上对称结构的局部视图，可单独画出该结构的图形，如图6.47 中键槽的局部结构。

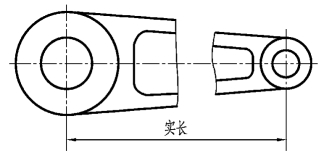

⑬对于较长的机件（轴、杆、型材、连杆等）沿长度方向形状一致或按一定规律变化时，为了使图面紧凑或按原长画图有困难时，可以断开后缩短绘制，但尺寸仍按实际长度标注，如图6.48 所示。

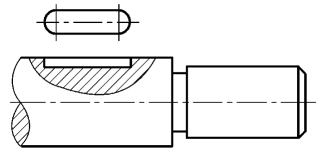

图6.47　对称结构的局部视图画法

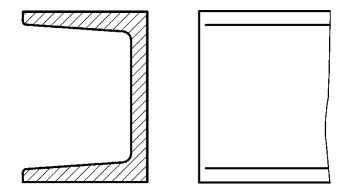

图6.48　断开画法

⑭机件上的滚花部分、网状物或编织物等，可在图形的轮廓线附近用细实线示意画出，并在零件图上或技术要求中注明这些结构的具体要求。如图6.49 所示的滚花螺钉的左端，其表面就是为方便装拆而采用网纹。

图6.49　滚花的画法
