（1）单一剖切面

仅用一个剖切面剖开机件的方法，称为单一剖切。单一剖切平面分为以下两种方法：

1）用平行于某一基本投影面的平面剖切

前面介绍的全剖视图、半剖视图和局部剖视图，均为平行于某一基本投影面的单一剖切平面剖开机件所得，这是最常用的剖切方法。

2）用不平行于任何基本投影面的平面剖切

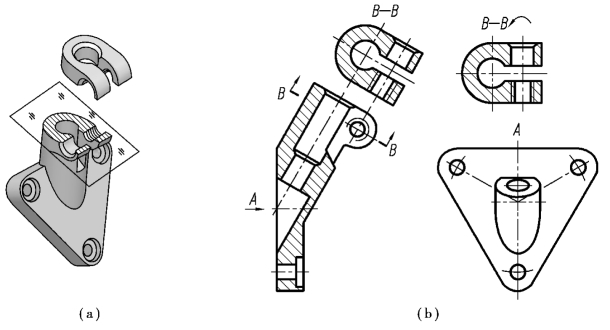

用不平行于任何基本投影面的平面剖开机件的方法，称为斜剖，如图6.21 所示。斜剖视图主要用于表达机件上倾斜部分的内部结构形状。与斜视图一样，先选择一个与该倾斜部分平行的辅助投影面，然后用一个平行于该投影面的平面剖切机件，投影后再将此辅助投影面按投影方向旋转展开。

斜剖视图要标注。剖切平面是倾斜的，但标注的字母必须水平书写。为了读图方便，斜剖视图应尽量配置在与投影关系相对应的位置，必要时可以配置在其他适当位置。在不致引起误解的情况下，允许将图形旋转，并注明“×—×旋转符号”，如图6.21（b）所示。

图6.21　斜剖视

（2）两相交剖切面

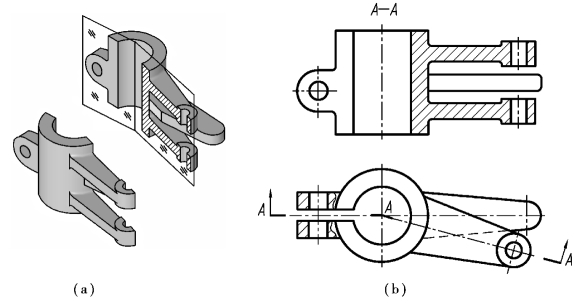

如图6.22 所示，当机件的内部结构用一个剖切平面不能表达完全，而机件又具有回转轴时，可采用两个相交的剖切平面剖开机件，并将与基本投影面不平行的那个剖切平面剖开的结构及有关部分旋转到与基本投影面平行再进行投影，这种剖视称为旋转剖。

采用旋转剖画剖视图时，首先将由倾斜平面剖开的结构连同有关部分旋转到与选定的基本投影面平行，然后再进行投影，如图6.22 中的“A—A”剖视图。

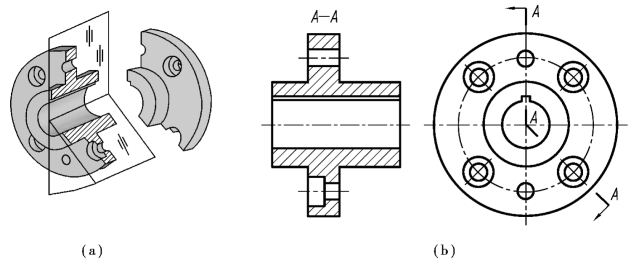

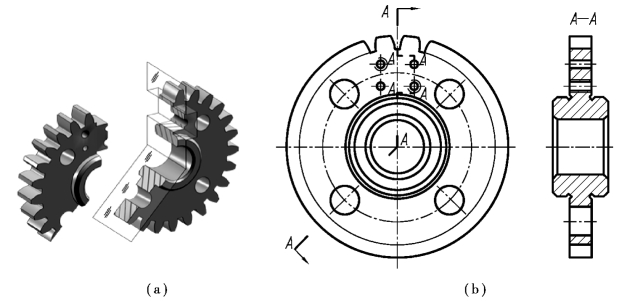

剖切平面后的其他结构一般仍按原来位置投影，如图6.23 中的油孔。当剖切后产生不完整要素时，应将该部分按不剖画出，如图6.24 所示。

旋转剖必须标注。标注时，在剖切平面的起迄、转折处画上剖切符号，并在其附近标注大写的拉丁字母，在起迄处画出箭头表示投影方向。在所画视图上方中间位置处用相同字母注出剖视图名称“×—×”，如图6.22—图6.24 所示。

图6.22　旋转剖视

图6.23　剖切平面之后结构的画法

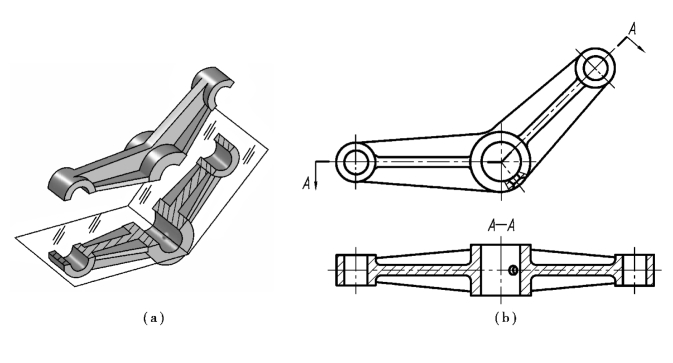

图6.24　剖切后产生不完整要素的画法

（3）几个平行的剖切平面(www.daowen.com)

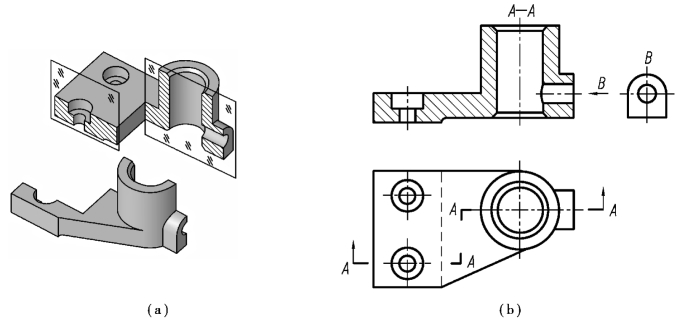

用几个平行的剖切平面剖开机件的方法，称为阶梯剖，如图6.25 中的“A—A”剖视图。阶梯剖适用于有较多的内部结构，而且它们的轴线或对称面不在同一平面内的机件。

图6.25　阶梯剖

用阶梯剖画剖视图时，应注意：

①不应在剖视图中画出各剖切平面的分界线，如图6.26（a）所示。

②剖切面转折处的位置不应同机件结构的轮廓线重合，如图6.26（b）所示。

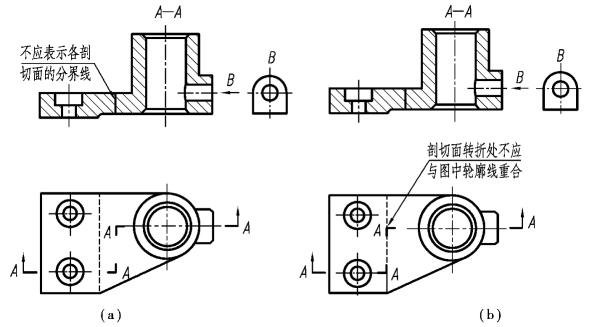

图6.26　阶梯剖的错误画法

③在图形内不应出现不完整的结构要素。当两个要素在图形上具有公共对称中心线或轴线时，可以各画一半，此时应以对称中心线或轴线为界，如图6.27 所示。

阶梯剖必须标注，方法同旋转剖。当转折处的地方很小时，可省略字母。

（4）组合的剖切面

除了旋转剖、阶梯剖之外，用组合的剖切面剖开机件的方法，称为复合剖，如图6.28 所示的“A—A”剖视图。该剖视图实际是由旋转剖和阶梯剖组合剖切而成。

图6.27　具有公共对称线的要素的阶梯剖画法

图6.28　复合剖

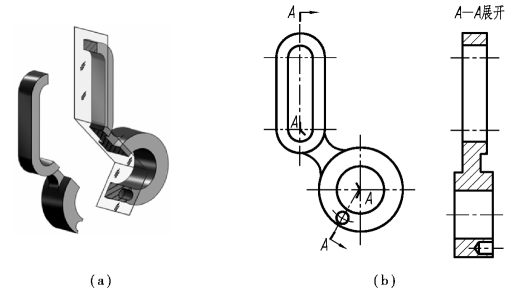

当采用连续几个旋转剖的复合剖时，一般用展开画法（即将剖切平面按顺序由上到下展开在同一平面上，然后再进行投影），如图6.29 中“A—A 展开”。

图6.29　复合剖的展开画法

复合剖的标注和上述标注相同，只有采用展开画法时，才在剖视图上方中间位置标注“×—×展开”。
