将坐标轴OZ 置于铅垂位置，坐标面XOZ 平行于轴测投影面，且投影方向与三个坐标轴都不平行时形成正面斜轴测图。在正面斜二等轴测图中，轴向伸缩系数p=r=1、q=0.5，轴间角∠X1O1Z1=90°、∠X1O1Y1=∠Y1O1Z1=135°，如图5.15 所示。

图5.15　斜二测轴间角和轴向伸缩系数

正面斜二等轴测图的正面形状能反映形体正面的真实形状。特别当形体正面有圆和圆弧时，画图简单方便，这是它的最大优点。但平行于XOY、YOZ 两坐标面的圆的斜二等轴测图为椭圆，而椭圆的长、短轴不再具有正等轴测图椭圆的长、短轴与轴测轴垂直和平行的规律，且作图较繁。加之斜二等轴测图的立体感较正等轴测图稍差。因此，正面斜二等轴测图只适于正面上多圆或圆弧的形体。

下面举例说明正面斜二等轴测图的画法。

【例5.5】　已知组合体的两面投影图，如图5.16（a）所示，试画出该组合体的斜二等轴测图。

分析：该组合体由上下两部分组成，前后共面。下面是一个长方体，上面叠加一个U 形柱。长方体下方中间切掉一个燕尾槽，前后通槽；U 形柱里前后贯穿一个圆孔。作图时，正面圆的斜二测，仍反映圆的实形。因该组合体左右对称，可取前方表面圆的圆心为原点，如图5.16（a）所示。

作图过程：

①作前方平面，如图5.16（b）所示。

②画出长方体的后方平面，向后平移L/2，在下方切掉一个燕尾槽，如图5.16（c）所示。

③画U 形柱，圆心向后平移L/2，作两圆弧的切线，再画圆柱通孔，如图5.16（d）所示。(www.daowen.com)

④整理轮廓，后方平面上的圆弧透过前方可见的画，不可见的不画，如图5.16（e）所示。

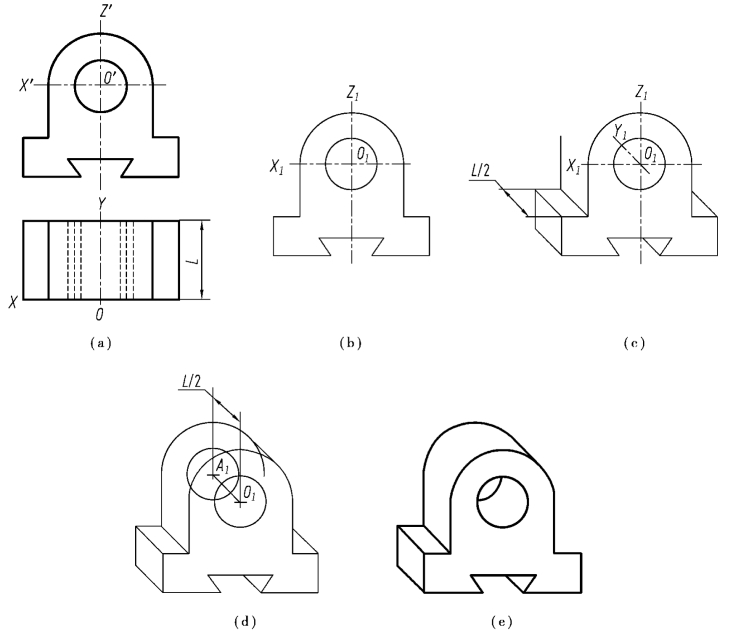

图5.16　组合体的两面投影图及正面斜二等轴测图画法

【例5.6】　已知组合体的两面投影图，如图5.17（a）所示，试画出其斜二等轴测图。

分析：该组合体由上下两部分组成。下面是一个长方体，上面叠加一个半圆柱。长方体的前面中间切掉一个半圆形的槽，然后前后贯穿一个圆孔。作图时，正面圆的斜二测，仍是反映实形的圆。因该组合体左右对称，可取长方体上表面后边的中点为原点，如图5.17（a）所示。

作图过程：

①作未切割半圆槽的长方体，然后在其上表面中间叠加一个半圆柱，后方共面，如图5.17（b）所示。

②画出长方体上面前方切掉一个半圆形的槽，半径与上面叠加圆柱的半径相同，如图5.17（c）所示。

③最后再穿圆柱通孔，后方是圆柱孔，前方是半圆形槽，半径相同，如图5.17（d）所示。

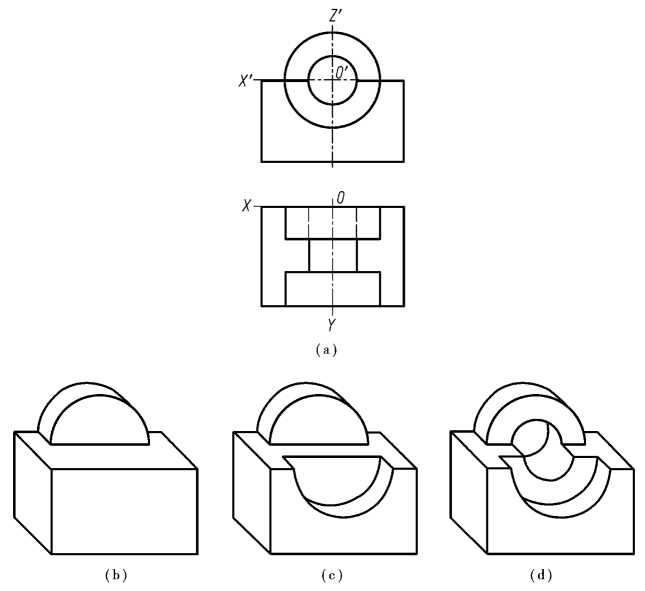

图5.17　组合体的正面斜二等轴测图画法
