圆角是组合体上的常见结构，要画组合体的正等轴测图，必须掌握圆角的正等轴测图的画法。

如图5.13（a）所示，根据投影图求作圆角的正等轴测图。

分析：平行于坐标面的圆角，实际上是平行于坐标面圆的一部分。因此，常见的1/4 圆的圆角正等轴测图是近似椭圆的四段圆弧中相应的一段。从图5.10 所示椭圆的近似画法可以看出：菱形的钝角与大圆弧相对，锐角与小圆弧相对，菱形相邻两条边中垂线的交点就是圆心，中垂线的长度就是半径。

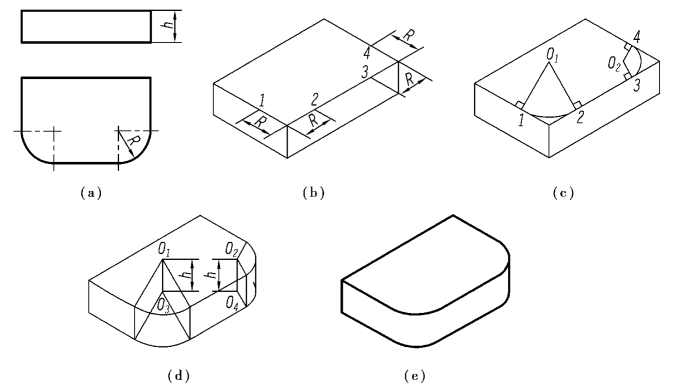

图5.13　圆角的正等轴测图画法

作图过程：

①画出平板的轴测图，按椭圆近似画法在平板上底面相应的棱线上截取圆角的半径R 得点1、2 和3、4，如图5.13（b）所示。

②过点1、2 分别作相应棱线的垂线，得交点O1。同样，过点3、4 分别作相应棱线的垂线，得交点O2。以O1 为圆心，O11 为半径，画圆弧；以O2 为圆心，O23 为半径，画圆弧，得平板上表面圆角的轴测图，如图5.13（c）所示。

③将圆心O1、O2 下移平板厚度h，得平板下表面圆角的圆心O3、O4，再以与上面相同半径分别画出两段圆弧，在平板右端作上下圆弧的公切线，即得平板下面圆角的轴测图，如图5.13（d）所示。

④擦去多余作图线，描深，完成平板圆角的正等轴测图，如图5.13（e）所示。(www.daowen.com)

【例5.4】　如图5.14（a）所示，根据组合体的三面投影图，画出其正等轴测图。

分析：画组合体的正等轴测图时，首先要对组合体进行形体分析，然后将组合体的形体从上到下、从前至后按它们的相对位置逐个画出，最后擦去各形体多余的图线及不可见的图线。

如图5.14 所示的组合体由上下两块板组成。上面一块竖板的顶部是圆柱面，中间有一个圆柱通孔，下面是一块带圆角的长方形底板，底板的左右两边都有圆柱通孔。作图时，先作未切割圆角的长方形底板，再按顺序作竖板，穿孔，切割圆角、圆孔。因该组合体左右对称，可取后底边的中点为原点，如图5.14（a）所示。

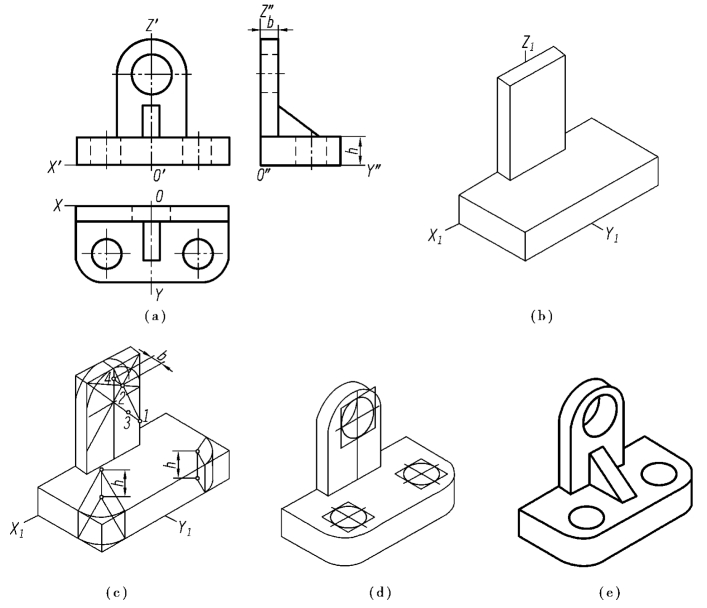

图5.14　组合体的三视图及正等轴测图画法

作图过程：

①作轴测轴，画底板的轮廓和竖板的初始轮廓，如图5.14（b）所示。

②画出竖板顶部圆柱面的正等测椭圆（画圆角的方法），再作底板上的圆角，如图5.14（c）所示。

③作竖板上的小圆孔，完成竖板的正等测。确定底板顶面上两个圆孔的圆心位置，作出这两个孔的正等测近似椭圆，完成底板的正等测，如图5.14（d）所示。

④擦去作图线，加深，作图结果如图5.14（e）所示。
