【摘要】:下面以图4.29所示的支座为例,说明组合体尺寸标注的步骤和方法。
如前所述,组合体是由若干基本形体按一定的组合方式组合而成的。因此,标注组合体尺寸时,首先应按照形体分析法将组合体分解为若干基本形体;然后分别标注出各基本形体的定形尺寸和各形体之间的定位尺寸;最后在根据需要标注出组合体长、宽、高三个方向的总体尺寸。
下面以图4.29(a)所示的支座为例,说明组合体尺寸标注的步骤和方法。
(1)形体分析
对支座进行形体分析,可将其分解为五个基本形体,各基本形体的定形、定位尺寸如图4.29(b)、(c)所示。
(2)逐个标注各基本形体的定形尺寸
按照前述形体分析结果,分别标注出各基本形体的定形尺寸,如图4.30(a)所示。

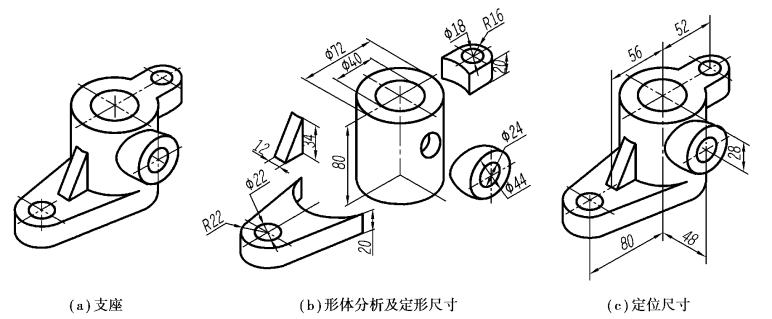

图4.29 支座及其形体分析(www.daowen.com)
图4.30 支座的尺寸标注
(3)选定尺寸基准,标注定位尺寸
从支座的结构特征考虑,中间的圆柱筒是主体结构,其轴线可作为长度方向的尺寸基准;底板的底面是支座的安装面,底面可作为高度方向的尺寸基准;支座前后对称,其前后对称面可作为宽度方向的尺寸基准。
尺寸基准选定后,按各部分的相对位置标注出它们的定位尺寸,如图4.30(b)所示。
(4)标注总体尺寸
如图4.30(c)所示,圆柱筒的高度尺寸80 为支座总高尺寸(与定形尺寸重合,不另行注出);总长尺寸由定位尺寸52 mm、80 mm 以及定形尺寸R16 mm、R22 mm 所确定;总宽尺寸由定位尺寸48 mm 加上圆柱筒的半径R20 mm 确定。
按上述步骤标注出三类尺寸后,还要按形体逐个检查有无重复或遗漏,进行修正和调整。
