要确定组合体的形状和大小，从形体分析的角度看，需确定组合体各组成形体的形状和大小，并确定它们之间的相对位置。

（1）尺寸的种类

组合体中的尺寸，根据其作用可以分为三类尺寸：定形尺寸、定位尺寸和总体尺寸。

1）定形尺寸

确定组成组合体各基本形体形状和大小的尺寸，称为定形尺寸。如图4.24 所示，按形体分析法将该组合体分解为底板、立板和肋板三个简单形体，它们的定形尺寸有：

①底板：80 mm、48 mm、12 mm、R10 mm、4×φ10 mm；

②立板：R20 mm、12 mm、φ22 mm；

③肋板：28 mm、20 mm、10 mm。

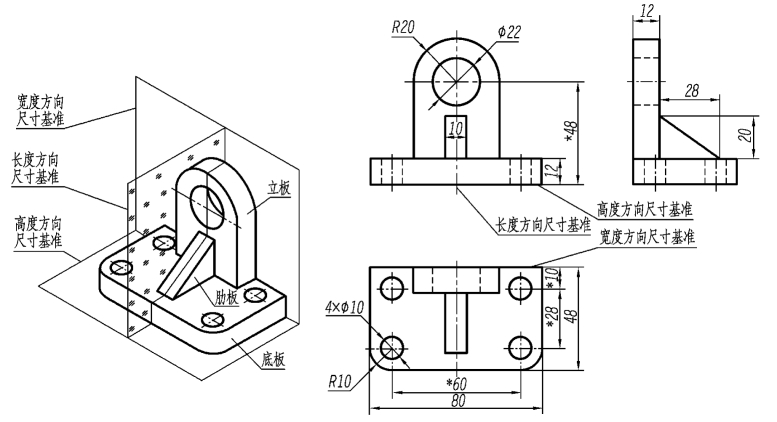

图4.24　组合体的三类尺寸

2）定位尺寸

确定构成组合体的各基本形体之间（包括孔、槽等）相对位置的尺寸，称为定位尺寸。如图4.24 中加注有“∗”的尺寸48 mm、60 mm、10 mm 和28 mm。

标注定位尺寸时，需要确定尺寸标注的起始位置，通常是组合体上的点、线或面，称为尺寸基准。组合体在长、宽、高三个方向上均需确定一个尺寸基准。一般选取组合体的对称面、底面、端面及主要轴线作为尺寸基准。如图4.24 所示的组合体，它在长度方向有对称面，在高度方向具有安装固定的底面，在宽度方向上底板和立板的后表面平齐。因此，选取左右对称面为长度方向的尺寸基准，底面为高度方向的尺寸基准，平齐的后表面为宽度方向的尺寸基准。

3）总体尺寸

确定组合体总长、总高和总宽尺寸，称为总体尺寸。总体尺寸有时在标注定形尺寸和定位尺寸时已经得到，就不再标注。如图4.24 所示，总长尺寸就是底板长度方向的定形尺寸80 mm，总宽尺寸就是底板宽度方向的定形尺寸48 mm，总高尺寸可由定位尺寸48 mm 和定形尺寸R20 mm 间接得到。(www.daowen.com)

需要注意的是：组合体的定形、定位尺寸标注完整后，若再加注总体尺寸，就会出现多余尺寸或重复尺寸，这时就要对已标注的定形和定位尺寸作适当调整。此外，当组合体在某个方向上的外轮廓为回转面时，通常不标注该方向的总体尺寸，如图4.25 中标为“×”的总体尺寸就不应标出。

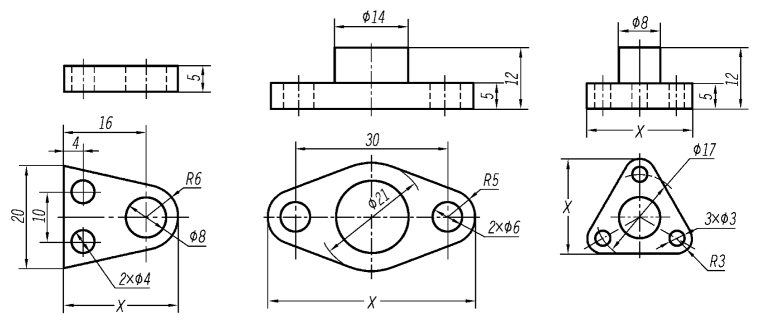

图4.25　不标注总体尺寸的情况

（2）组合体尺寸标注应注意的问题

①定形尺寸应尽可能标注在形状特征最明显的视图上，定位尺寸应尽可能标注在位置特征最明显的视图上。如图4.26（a）所示，将六棱柱定形尺寸标注在主视图上，比分开标注（图4.26（b））要好；如图4.26（c）所示，半径尺寸R5 mm 标注在俯视图正确，两个φ5 mm 圆孔的定位尺寸13 mm 和10 mm 标注在俯视图清晰，而图4.26（d）的标注不清晰，也是错误的。

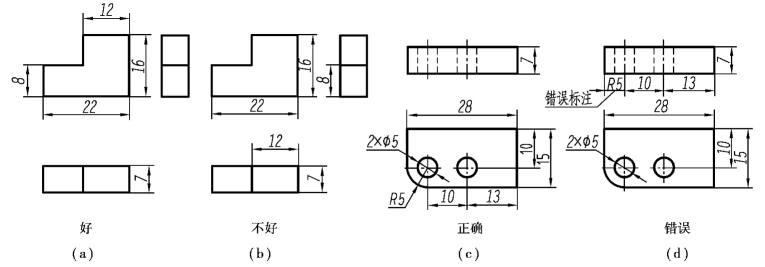

图4.26　尺寸应标注在反映形状或位置特征明显的视图上

②同一形体的定形、定位尺寸尽量集中标注。如图4.27（a）所示，底板的长度30 mm、宽度18 mm、两个圆孔的直径2×φ5 mm、圆角半径R5 mm、两圆孔的定位尺寸20 mm、13 mm，都应集中标注在俯视图上，便于看图时查找，而按如图4.27（b）所示分开标注就不好。

③直径尺寸尽量标注在投影为非圆的视图上，圆弧的半径尺寸应标注在投影为圆弧的视图上。如图4.28 所示，圆的直径尺寸φ24 mm、φ16 mm 应标注在主视图上，半径尺寸R15 mm只能标注在投影为圆弧的左视图上，而不允许标注在主视图上。

④为保证视图清晰，应尽量将尺寸标注在视图之外；并行排列的尺寸，大尺寸标注在外，小尺寸标注在内，以避免尺寸线与尺寸界线相交。如图4.28（a）所示，8 mm 和10 mm 两个尺寸应标注在尺寸28 mm 的里面，而按如图4.28（b）所示的方式标注则是错误的。

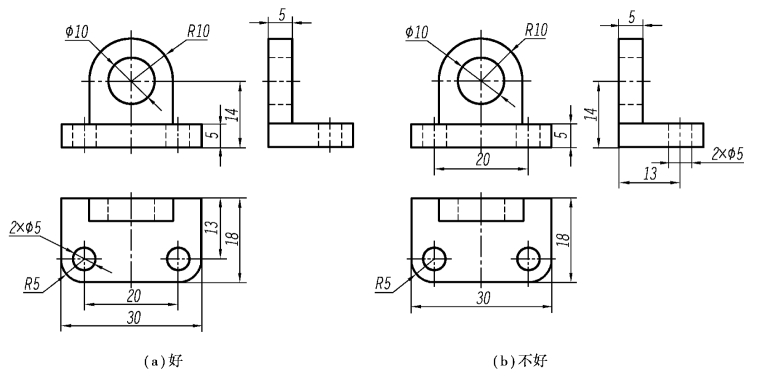

图4.27　同一形体的定形、定位尺寸尽量集中标注

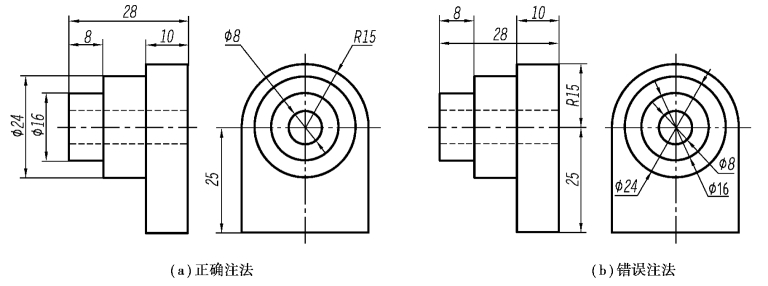

图4.28　直径与半径尺寸、大尺寸与小尺寸的注法
