（1）常见基本体的尺寸标注

对于基本体，一般应注出其长、宽、高三个方向的尺寸。

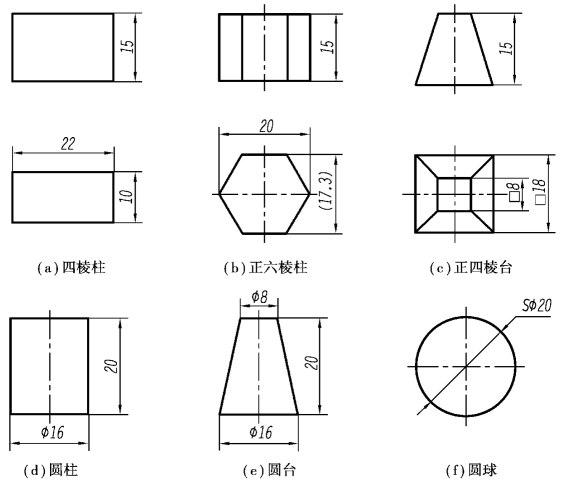

棱柱、棱锥和棱台，除了标注确定其底面和顶面形状的尺寸外，还要标注高度尺寸。为便于读图，确定底面和顶面形状大小的尺寸宜标注在反映其实形的视图上，如图4.21 所示。标注正方形尺寸时，在正方形边长尺寸数字前加注正方形符号“□”，如图4.21（c）所示。圆柱、圆锥和圆台，应标注圆的直径尺寸和高度尺寸，并在直径数字前加注直径符号“φ”，如图4.21（d）、（e）所示。标注圆球尺寸时，应在直径数字前加注球直径符号“Sφ”或球半径符号“SR”，如图4.21（f）所示。直径尺寸一般标注在投影为非圆视图上，这样，一个视图即可表达清楚其形状和大小。

图4.21　常见基本体的尺寸标注

（2）带切口几何形体的尺寸标注

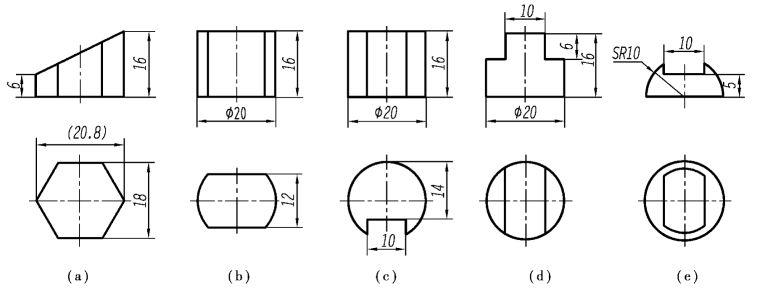

对于带切口的几何形体，除了标注基本几何形体的尺寸外，还要标注出确定截平面位置的尺寸。需要注意的是：当形体与截平面的相对位置确定后，切口的交线即可完全确定。因此，不能直接标注交线的尺寸。常见带切口几何形体的尺寸标注如图4.22 所示。(www.daowen.com)

图4.22　带切口几何形体的尺寸标注

（3）常见薄板结构的尺寸标注

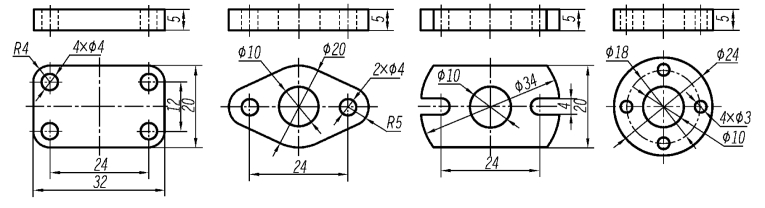

薄板结构是机件中底板和法兰的常见形式，其尺寸注法如图4.23 所示。

图4.23　常见薄板结构的尺寸标注
