形体分析法是画组合体视图的基本方法，尤其对于叠加式组合体更为有效。下面以图4.7（a）所示的轴承座为例，来说明画组合体视图的方法和过程。

（1）分析形体

如图4.7（a）所示的轴承座，可分解为圆筒Ⅰ、支撑板Ⅱ、底板Ⅲ、肋板Ⅳ及凸台Ⅴ五个组成部分，如图4.7（b）所示。凸台Ⅴ与圆筒Ⅰ是两个轴线正交的圆柱筒，其内外表面均有相贯线；支撑板Ⅱ、底板Ⅲ和肋板Ⅳ均由棱柱体变形而来，支撑板Ⅱ的左右两侧面与圆筒Ⅰ的外圆柱面相切，肋板Ⅳ的左右两侧面与圆筒Ⅰ的外圆柱面相交，支撑板Ⅱ和肋板Ⅳ叠加在底板Ⅲ之上。

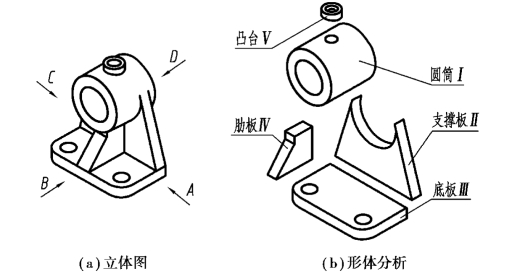

图4.7　轴承座

（2）主视图选择

在三个视图中，主视图是最主要的视图，应尽量反映组合体的形状特征，并使其他视图中的不可见轮廓线最少，画图、看图方便。选择主视图时，首先应考虑组合体的放置位置，一般按照自然放置，并使组合体的主要表面平行于投影面，主要轴线垂直于投影面；其次选择投射方向，以能反映形状特征为主，并使图中不可见结构尽可能少。

图4.7（a）所示的轴承座，按自然位置，使其底板水平放置，对A、B、C、D 四个方向投射所得视图进行比较，确定主视图，如图4.8 所示。显然，B 方向作为主视图投射方向最好，因为组成组合体的各基本形体及其相对位置关系在此方向上表达最为清晰，并且视图中的不可见轮廓线最少。主视图确定后，俯视图和左视图也就随之确定了。

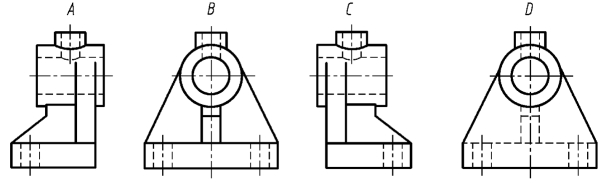

图4.8　选择主视图的投射方向

（3）画图步骤

1）选比例，定图幅(www.daowen.com)

根据组合体的复杂程度选择适当的比例，确定图纸幅面，一般优先选用1∶1的比例。

2）布置视图

固定好图纸后，根据各视图的大小，布置视图位置，画出各视图的绘图基准线。一般以对称线、轴线、底平面和端面作为基准线。布置视图时要求匀称美观，各视图既不分散、又不拥挤，如图4.9（a）所示。

3）画底稿

按形体分析分解的各个基本形体及其相对位置，逐个画出它们的视图。画图步骤：先画主要部分，后画次要部分；先画整体结构，后画局部细节结构，如图4.9（b）至（g）所示。

画图时应注意：各形体的三个视图应同时画出，并保持相对位置和投影关系正确。如在绘制图4.9（c）时，圆筒与底板的后表面要错开。此外，还要注意各形体之间的表面连接关系要正确，如支撑板两侧面与圆筒外圆柱面相切，在相切处为光滑过渡，没有分界线，如图4.9（d）所示；肋板左右两侧面与圆筒外圆柱面相交，在圆筒的外表面与肋板之间应画出交线，如图4.9（e）所示。

4）检查、加深

底稿完成后，应检查以下几点：各形体的投影是否都画全了；各形体的相对位置是否都画对了，各表面连接关系是否都表达正确了。最后，擦去作图辅助线，加深图线，如图4.9（h）所示。

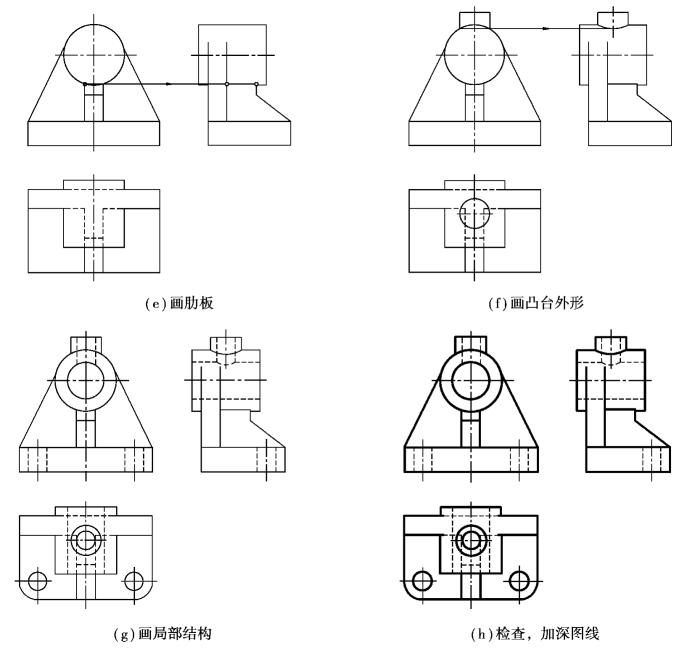

图4.9　轴承座的画图过程
