图形只能表达机件的形状，而机件的大小还必须通过标注尺寸才能确定。国标中对尺寸标注的基本方法作了规定，下面对其中的基本内容作一介绍。

（1）基本规则

①机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

②图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应计量单位的代号或名称。

③图样中所注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

④机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

（2）尺寸组成

一个完整的尺寸由尺寸数字、尺寸线、尺寸界线及表示尺寸线终端的箭头或斜线所组成，如图1.7 所示。

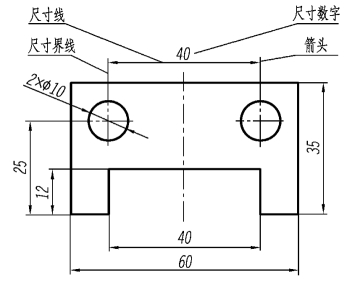

图1.7　尺寸组成及标注示例

1）尺寸数字

尺寸数字按标准字体书写，且同一张图纸上的字号一致。尺寸数字在遇到图线时，需将图线断开。

2）尺寸线

尺寸线用细实线绘制。一般情况下，尺寸线不能用其他图线代替，也不能与其他图线重合或画在其他图线的延长线上，并应尽量避免尺寸线之间及尺寸线和尺寸界线之间相交。

3）尺寸界线

尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出，也可利用轮廓线、轴线、对称中心线作尺寸界线。尺寸界线要超出尺寸线终端2 ～3 mm。

4）尺寸线终端

尺寸线终端有两种形式：箭头和斜线。箭头适用于各种类型的图样，斜线只适用于尺寸线与尺寸界线垂直的情况。当尺寸线与尺寸界线垂直时，同一张图中只能采用一种尺寸终端形式。无论何种情况，圆的直径或圆弧的半径尺寸线终端应画成箭头，不能采用斜线形式。机械图多采用箭头形式，同一张图上箭头大小要求一致。

图1.8 为尺寸终端两种形式的画法，图中d 为粗实线宽度，h 为字体高度。

(www.daowen.com)

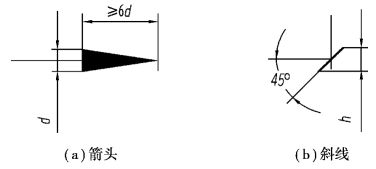

图1.8　尺寸终端的两种形式及画法

（3）各类尺寸的注法

1）线性尺寸的注法

①线性尺寸的尺寸线必须与所标注的线段平行，如图1.9（a）所示。

②线性尺寸的数字一般应写在尺寸线的上方，也允许注写在尺寸线的中断处。数字应按图1.9（b）所示方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时，其数字可水平注写在尺寸线的中断处或引出标注。

③线性尺寸的尺寸界线一般应与尺寸线垂直，必要时才允许倾斜。在光滑过渡处标注尺寸时，必须用细实线将轮廓线延长，从它们的交点处引出尺寸界线，如图1.9（c）所示。

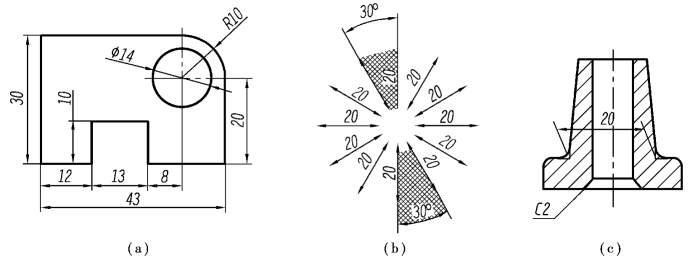

图1.9　线性尺寸的注法

2）圆或圆弧尺寸的注法

①标注圆或大于半圆圆弧的直径时，应在尺寸数字前加注符“φ”，如图1.10（a）、（b）所示；标注小于或等于半圆圆弧的半径时，应在尺寸数字前加注符号“R”，如图1.10（c）、（d）所示；标注球面的直径或半径时，应在尺寸数字前分别加注符号“Sφ”或“SR”，如图1.10（e）所示。

②当圆弧的半径过大或在图纸范围内无法标注其圆心位置时，可采用折线形式。若圆心位置不需注明，则尺寸线可只画靠近箭头的一段。

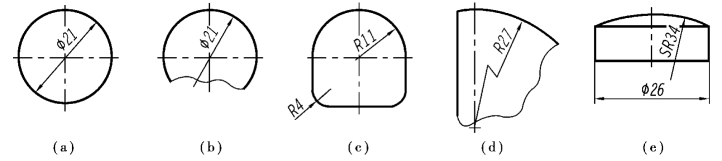

图1.10　圆或圆弧尺寸的注法

3）角度、弦长、弧长的注法

①角度的数字一律写成水平方向，并注在尺寸线的中断处，必要时可写在尺寸线的上方或外边，也可引出标注，如图1.11（a）所示。

②角度尺寸的尺寸线为同心弧，尺寸界线沿径向引出，如图1.11（b）所示。

③弦长的注法按直线尺寸标注，如图1.11（c）所示。

④弧长的尺寸线为同心弧，尺寸界线垂直于其弦，如图1.11（d）所示。

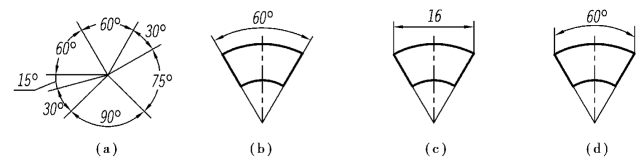

图1.11　角度、弦长、弧长的注法
