图样是用各种图线绘制出来的,我国现行的图线标准为《技术制图 图线》(GB/T 17450—1998)和《机械制图 图样画法 图线》(GB/T 4457.4—2002)。
(1)图线形式及应用

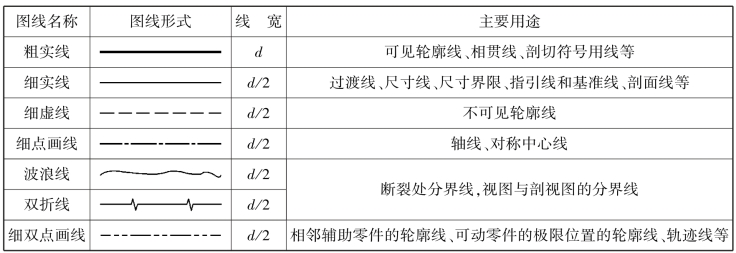

常用图线名称、形式及在图上的主要应用见表1.3。
表1.3 常用图线的型式及主要应用
(2)图线宽度
图线分为粗、细两种。粗线宽度d 按图的大小和复杂程度,在0.5 ~2 mm 选择,细线宽度约为d/2。图线宽度的推荐系列为:0.13,0.18,0.25,0.35,0.5,0.7,1,1.4,2 mm。一般常用0.7 mm或0.5 mm 的宽度。
(3)图线的画法
①同一图样中,同类图线的宽度应基本一致。虚线、点画线和双点画线的线段长度和间隔应各自大致相等,一般在图样中要匀称协调,建议采用表1.3 的图线形式。
②两条平行线(包括剖面线)之间的距离应不小于粗实线的两倍宽度,最小距离不得小于0.7 mm。(www.daowen.com)
③点画线和双点画线的首末两端应是线段而不是短画。
④绘制圆的对称中心线(简称中心线)时,圆心应为线段的交点。
⑤在较小的图形上绘制点画线或双点画线有困难时,可用细实线代替。
⑥轴线、对称中心线(点画线)应超出轮廓线2 ~5 mm。
⑦点画线、虚线及其他图线间,各自或互相相交时都应在线段处相交,不应有空隙。
⑧当虚线处于粗实线的延长线上时,粗实线应画到分界点,而虚线应留有空隙。当虚线圆弧和虚线直线相切时,虚线圆弧的线段应画到切点,而虚线直线留空隙。

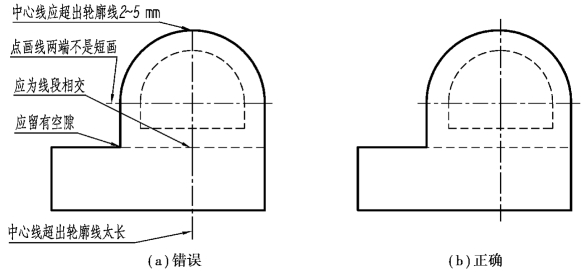

图1.6 为图线画法正误对比示例。
图1.6 图线画法正误对比示例
