1.检测时间

轧制及爆炸压合复合钢板原则上在制成复合钢板时进行检测，而堆焊复合钢板则应在最终热处理后进行检测。

2.检测面

检测面原则上为原制造面，因为原制造面整洁，不影响探伤结果。

3.检测面的选择

根据声特性阻抗、表面状态及复合钢板的形状决定是从复板一侧检测还是从基板一侧检测。

4.检测灵敏度的确定和调整

检测灵敏度的确定以对比试块为准。检测灵敏度、频率和换能器直径见表5-6。两种试块的波形如图5-10所示。

表5-6 检测灵敏度、频率和换能器直径

注：B_c是对比试块或复合钢板完全接合部分的第一次底波高度。(www.daowen.com)

在记录时，应将对比试块完全接合部分的B_c调整到显示屏满刻度的80%，然后再让探头接触人工缺陷部分，使得：

1）从复板一侧检测时，找出第一次底波B₁最小高度的位置，记录此时B₁的高度B_a，如图5-10a所示。

2）从基板一侧检测时，找出人工缺陷回波F最大高度的位置，并记录此时F的高度F_b及B₁的高度B_b，或记录F_b/B_b的分贝值，如图5-10b所示。

在调整检测灵敏度后，对复合钢板的完全接合部分进行检测，如果发现B_g相差10%以上，则应及时校正检测灵敏度，使得B_g为80%。

5.扫查速度

手工操作时扫查速度应小于200m/s。如果使用带有自动报警装置的检测仪，以及进行水浸或局部水浸检测时，则不受此限制。

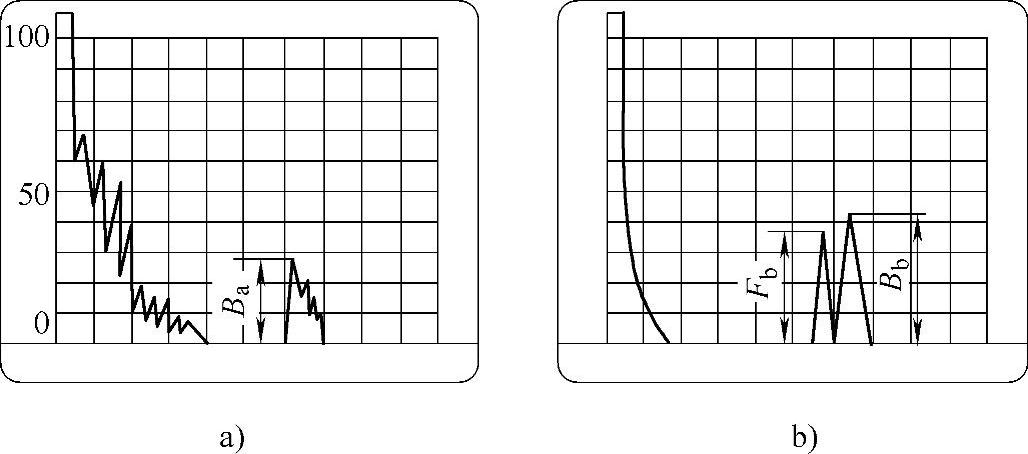

图5-10 对比试块的检测图形

a）A形对比试块 b）B形对比试块
