钢板直探头超声纵波检测采用A型脉冲反射式超声波探伤仪。其工作频率范围为0.5～10MHz，在显示屏满刻度的80%范围内呈线性显示。探伤仪应具有80dB以上的连续可调衰减器，步进级每挡不大于2dB。其精度为：任意相邻12dB的误差在±1dB以内，最大累计误差不超过1dB；水平线性误差不大于1%，垂直线性误差不大于5%。其余指标应符合JB/T 10061—1999的规定。

探头的选用可以参照表5-1的规定进行。

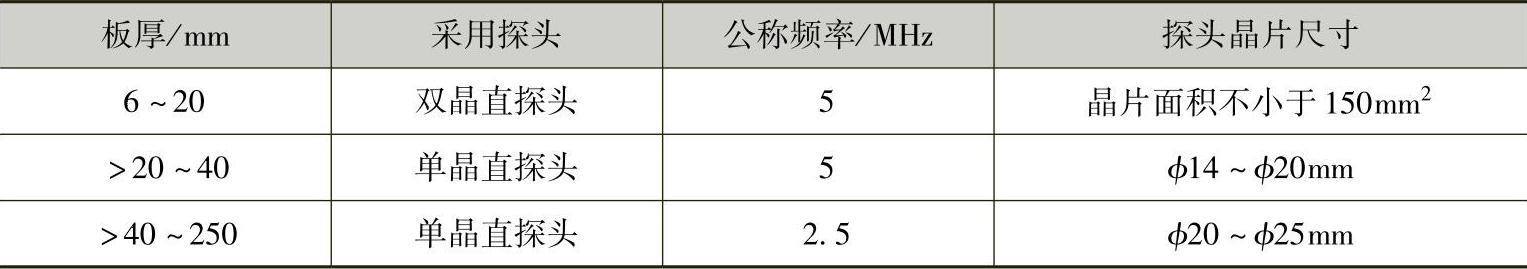

表5-1 板材超声检测探头的选用

标准试块：当用双晶直探头检测厚度不大于20mm的钢板时，采用CBⅠ标准试块，如图5-3所示；当用单晶直探头检测厚度大于20mm的钢板时，采用CBⅡ标准试块（见图5-4和表5-2），其厚度应与被检钢板厚度相近。

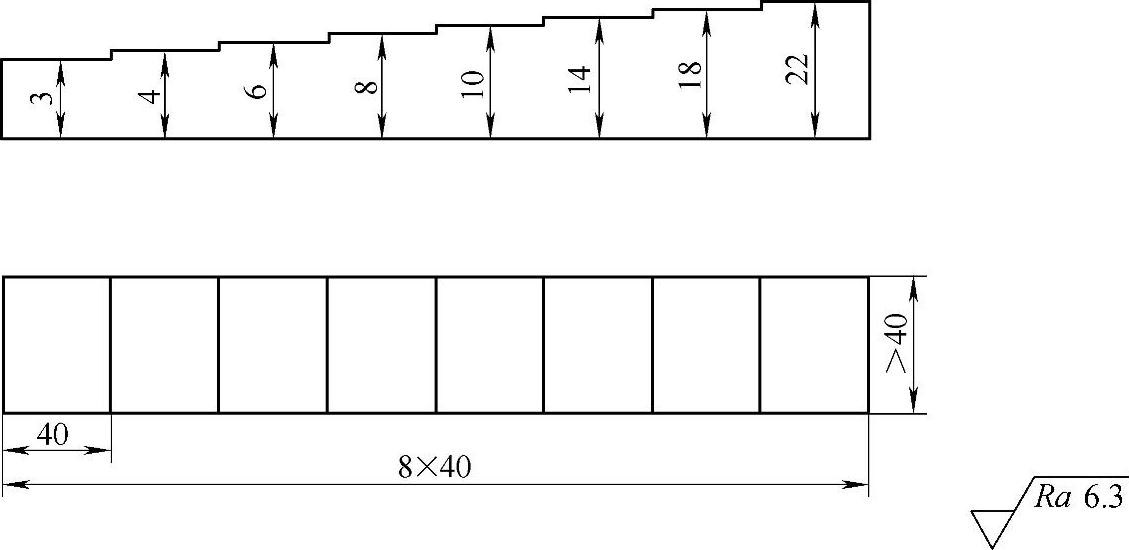

图5-3 CBⅠ标准试块(www.daowen.com)

注：尺寸误差≤0.05mm。

图5-4 CBⅡ标准试块

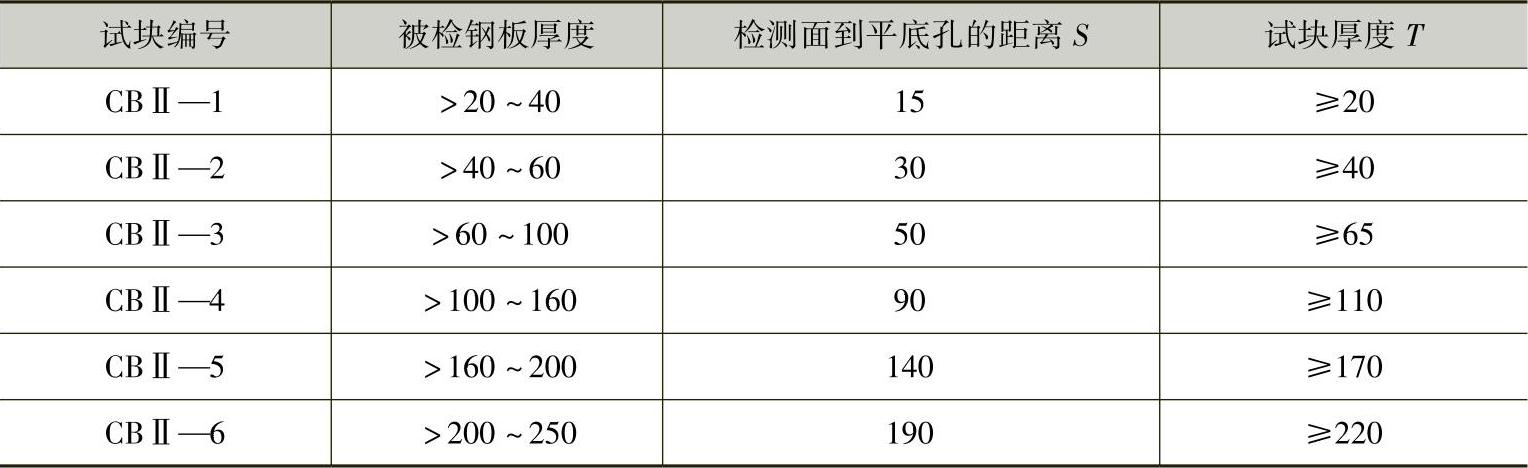

表5-2 CBⅡ标准试块 （单位：mm）

当板厚不大于20mm时，可先用CBⅠ试块将工件等厚部位第一次底波高度调整到显示屏满刻度的50%，再提高10dB作为基准灵敏度。当板厚大于20mm时，应将CBⅡ试块ϕ5mm平底孔第一次反射波高调整到显示屏满刻度的50%作为基准灵敏度。当板厚不小于探头的三倍近场区尺寸时，也可取钢板无缺陷完好部位的第一次底波来校准灵敏度。
