横波周向检测圆柱曲面缺陷定位方法

时间:2023-06-17 理论教育 版权反馈
【摘要】:当横波检测圆柱面时,若沿周向检测,则缺陷定位与平面时不同。下面简单介绍外圆周向检测和内壁周向检测两种情况。图4-50 外圆周向检测定位图4-50中:AC=dBC=dtanβ=Kd=l从而可得:经对不同直径的工件和不同深度的d值的计算,得出当探头从圆柱曲面外壁作周向检测时,弧长L总比水平距离l值大,但深度H却总比d值小,而且差值随着d值的增加而增大。

横波周向检测圆柱曲面缺陷定位方法

当横波检测圆柱面时,若沿周向检测,则缺陷定位与平面时不同。下面简单介绍外圆周向检测和内壁周向检测两种情况。

1.外圆周向检测

在外圆周向检测圆柱曲面时,缺陷的位置由深度H和弧长L来确定,如图4-50所示。显然,HL平板工件中缺陷的深度d和水平距离l是有较大差别的。

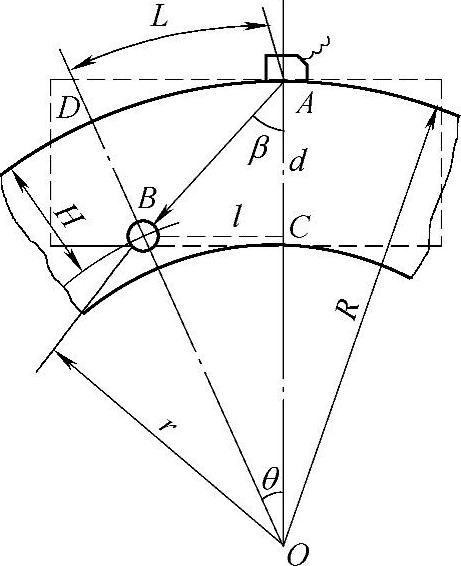

图4-50 外圆周向检测定位

图4-50中:

AC=d(平板工件中缺陷深度)BC=dtanβ=Kd=l(平板工件中缺陷水平距离)



从而可得:


经对不同直径的工件和不同深度的d值的计算,得出当探头从圆柱曲面外壁作周向检测时,弧长L总比水平距离l值大,但深度H却总比d值小,而且差值随着d值的增加而增大。


图4-51 内圆周向检测定位

2.内壁周向检测

在内壁周向检测圆柱曲面时,缺陷的位置由深度h和弧长L来确定,如图4-51所示。这里的hL与平板工件中缺陷深度d和水平距离l是有较大差别的。

图4-51中:

AC=d(平板工件中缺陷的深度)

BC=dtanβ=Kd=l(平板工件中缺陷的水平距离)

AO=rCO=r+d


从而可得:


经对不同直径的工件和不同深度的d值的计算,得出当探头从圆柱曲面内壁作周向检测时,弧长L总比水平距离l值小,但深度h却总比d值大。
