双晶直探头是由两个单探头组合而成的，一个用于发射，一个用于接收。由于发射电脉冲不进入接收电路，因此其不受探伤仪器放大器的阻塞影响，可以检测近表面缺陷。收、发探头都有各自的延迟块，并且两个延迟块的声束入射平面均带一个倾角，倾角的大小则取决于要检测区域距检测面的深度，如图4-28所示。

双晶直探头有一个声能集中区，利用这一特点，可提高检测区内的缺陷检测灵敏度。由于来自声强集中区以外的噪声得以降低，因此可提高信噪比。

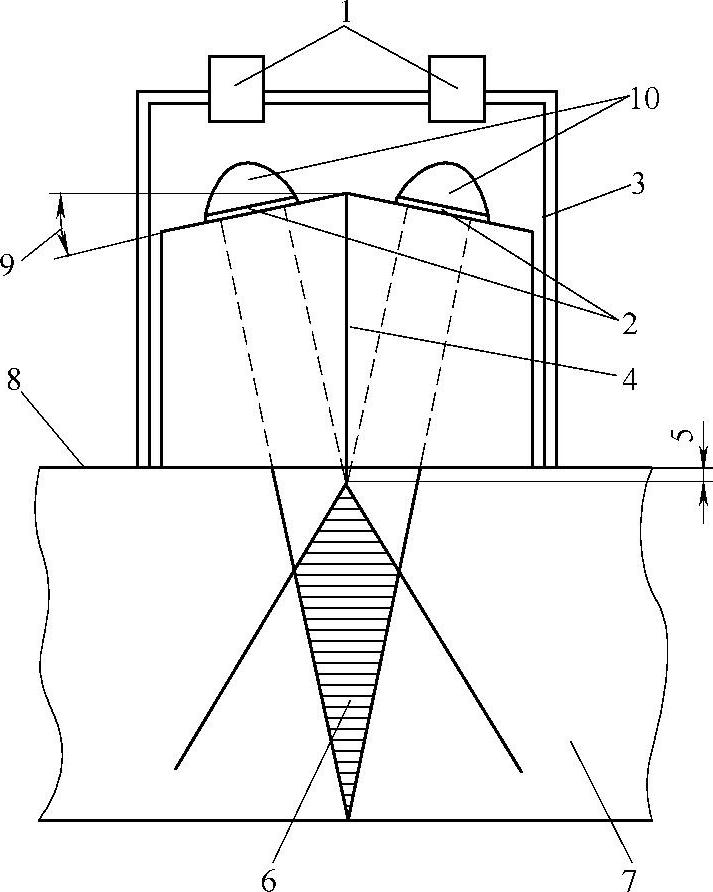

图4-28 双换能器直探头的组成和声束

1—接头 2—换能器 3—外壳 4—隔声层 5—会聚距离 6—会聚区 7—受检件 8—检测面 9—屋顶角 10—换能器背衬

1.距离幅度特性的测试

测试设备：探伤仪、对比试块DB—D₁、DB—P。

测试方法：将探伤仪置一收一发即“双”的工作状态；将被测探头置于试块上，使试块底面回波幅度最高，记下回波幅度和试块厚度。用同样的方法依次测出不同厚度试块的底面回波幅度。

厚度幅度特性用直角坐标图表示，其中纵坐标为回波幅度（单位为dB），横坐标为试块厚度（单位为mm），并在图中标出回波幅度最高的试块厚度L以及比波幅最高时低6dB所对应的试块厚度L₁和L₂，如图4-29所示。

2.相对灵敏度的测试

测试设备：探伤仪、两个T型衰减器、石英晶片固定试块、对比试块DB—D₁、DB—P。(www.daowen.com)

图4-29 厚度幅度特性

测试方法：将探伤仪置一收一发即“双”的工作状态，然后将发射端和接收端各接上T型衰减器（见图4-30），接上被测探头，并置于厚度为L的试块上，移动探头使底波幅度最高，调节衰减器使底波幅度为垂直刻度的50%，记下此时衰减器的读数S。将探伤仪置“单”收发的工作状态，换接上频率与被测探头相同的石英晶片固定试块，调节衰减器，使第一次底波幅度为垂直刻度的50%，记下衰减器的读数S₀。

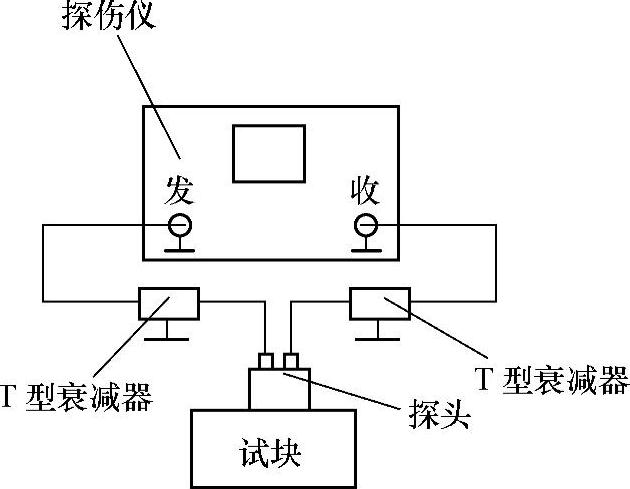

图4-30 探伤仪测试连接图

3.声束交区宽度的测试

测试设备：探伤仪、对比试块DB—H。

测试方法：将探伤仪置一收一发即“双”的工作状态，标出探头的参考方向（见图4-31a），将探头对准试块中声程相当于L的横通孔，并使其x方向沿试块的中心线移动，然后测出回波幅度最高的点至回波幅度下降6dB的探头移动距离W_+x和W_-x，如图4-31b所示。将探头对准试块中声程相当于L的横通孔，并使其y方向沿试块中心线移动，测出回波幅度最高的点至回波幅度下降6dB的探头移动距离W_+y和W_-y。探头移动距离W_+x、W_-x和W_+y、W_-y分别表示探头的x方向和y方向的声束交区宽度，读数精确到1mm。

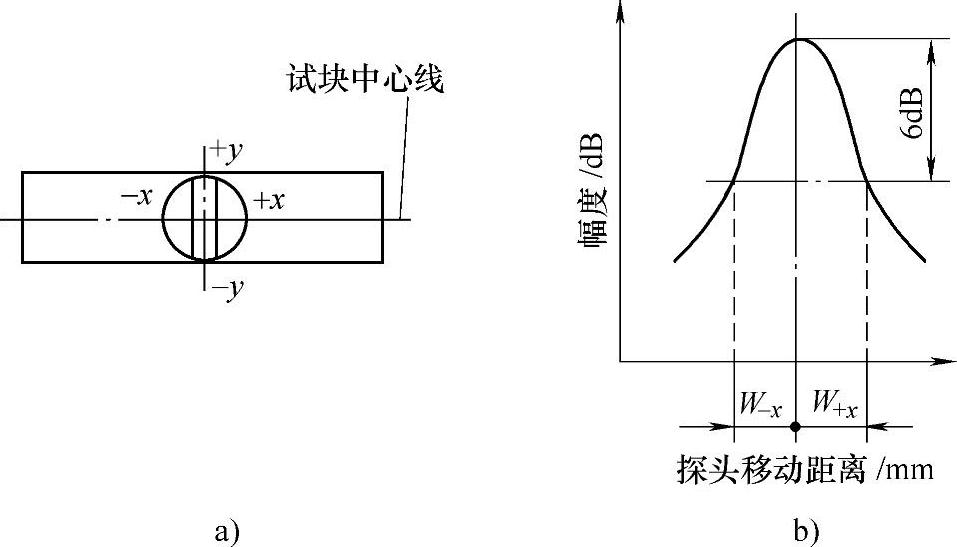

图4-31 声束交区宽度的测试方法
