1.探头型号的组成项目

探头型号的组成项目及排列顺序如下：

基本频率：用阿拉伯数字表示，单位为MHz。

晶片材料代号：用化学元素缩写符号表示，见表3-1。

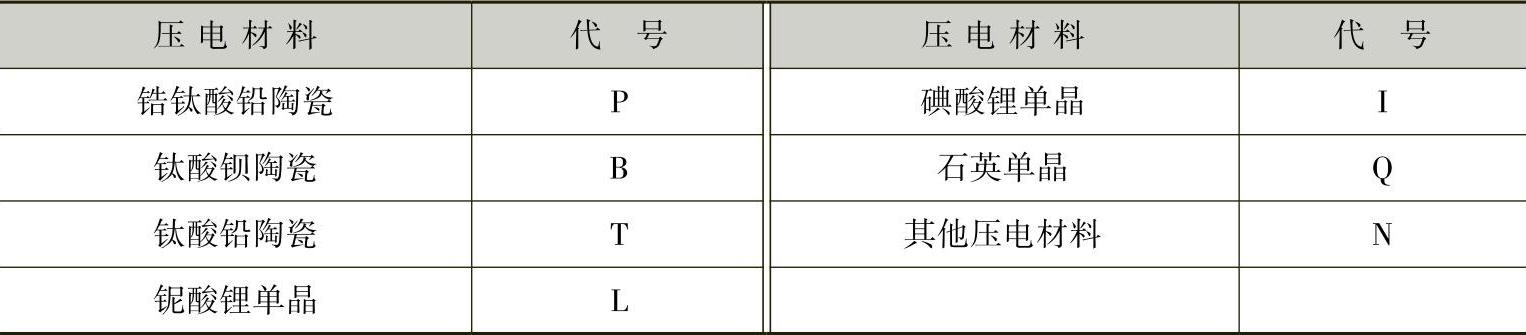

表3-1 晶片材料代号

晶片尺寸：用阿拉伯数字表示，单位为mm。其中，圆晶片用直径表示，方晶片用长×宽表示，双晶探头晶片用分割前的尺寸表示。

探头种类代号：用汉语拼音缩写字母表示，见表3-2。直探头也可不标。

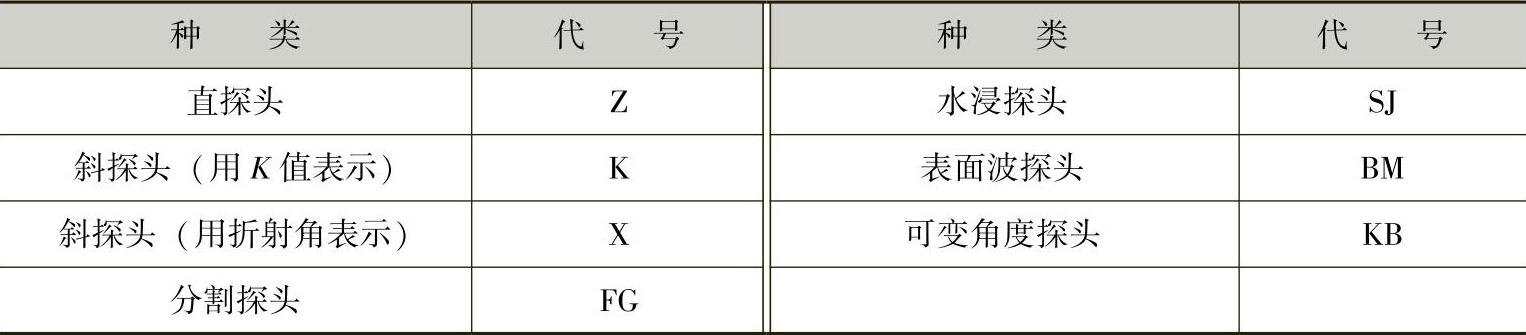

表3-2 探头种类代号

探头特征：用阿拉伯数字表示斜探头用钢中折射角正切值表示，双晶探头用钢中声束交叉区深度表示，水浸探头用水中焦距表示。后缀DJ表示点聚焦，XJ表示线聚焦。

2.举例

1）探头2.5B20Z

2.5表示频率为2.5MHz。(www.daowen.com)

B表示钛酸钡陶瓷。

20表示圆晶片直径为20mm。

Z表示直探头。

2）探头5P12×14K2.5

5表示频率为5MHz。

P表示锆钛酸铅陶瓷。

12×14表示矩形晶片尺寸为12mm×14mm。

K2.5表示K值为2.5。

3）探头5T20FG10Z

5表示频率为5MHz。

T表示钛酸铅陶瓷。

20表示圆晶片直径为20mm（分割前尺寸）。

FG表示分割探头。

10Z表示钢中交叉区深度为10mm（直探头）。
