1.大平面的反射（见图2-16）

大平面是规则的反射面，如工件的平底面等。设处于远声场的大平底面为B，它距离波源的距离为X_B，则超声波入射到大平底面B上的返回声压为

由式（2-24）可以看出：若把大平底面看作镜面反射，则探头上接收的返回声压相当于传播了2X_B声程远处时的声压，正好为入射声压的1/2。

2.圆形（平底孔）或方形平面的反射（见图2-17）

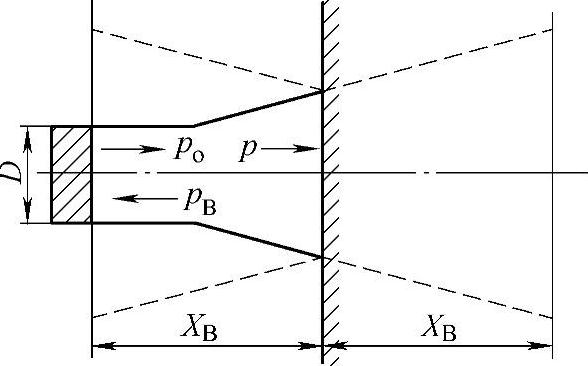

图2-16 大平面的反射

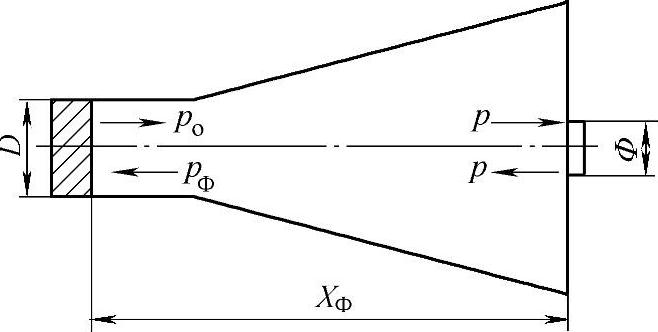

图2-17 圆形（平底孔）或方形平面的反射

离探头晶片距离XΦ处有一直径为Φ的平底孔底面反射体，则超声波入射到平底孔的返回声压为

3.圆柱面的反射

离探头晶片距离XΦ处有一直径为Φ的圆柱体反射体，其长度为L，则超声波入射到圆柱体的返回声压有两种情况：

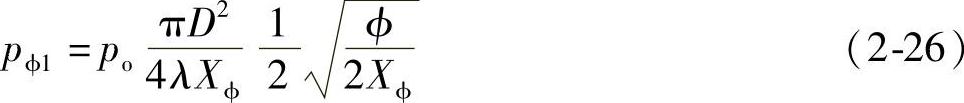

1）当L大于声束宽度时（见图2-18），称为长横孔，其返回声压为

(www.daowen.com)

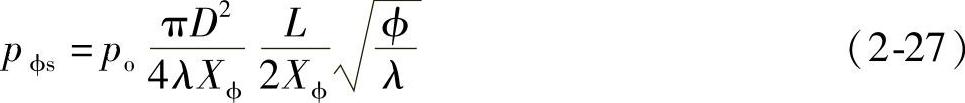

2）当L小于或等于声束宽度时（见图2-19），称为短横孔，其返回声压为

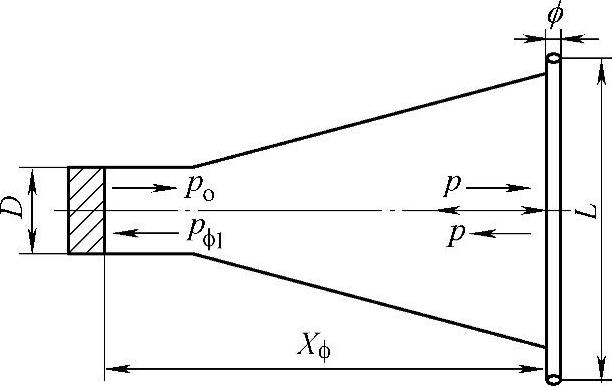

图2-18 圆柱面的反射（L大于声束宽度）

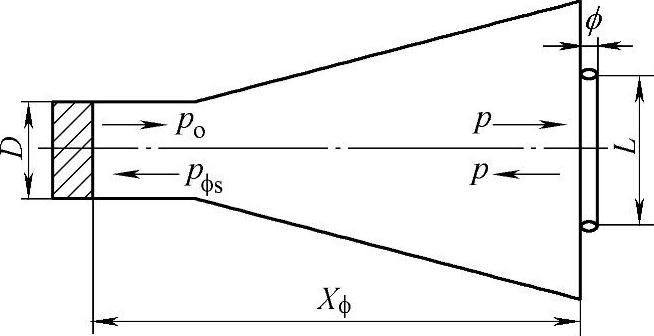

图2-19 圆柱面的反射（L小于或等于声束宽度）

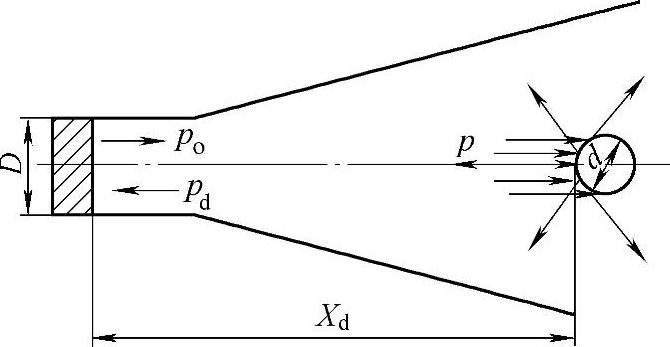

图2-20 球形面的反射

4.球形面的反射（见图2-20）

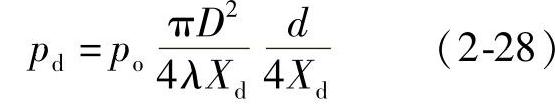

离探头晶片距离X_d处有一直径为d的球孔反射体，则超声波入射到球孔的返回声压为

5.平底槽的反射

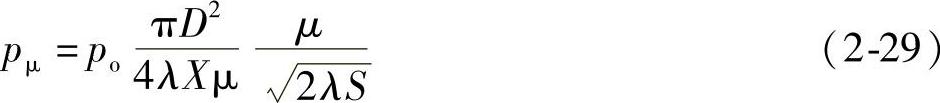

离探头晶片距离X_μ处有一宽度为μ的平底槽反射体，其槽长大于声束直径，则超声波入射到平底槽的返回声压为
