声压往复透射系数在超声检测中的实际意义与关系曲线分析

在超声检测中,常常采用反射法,由于超声波往复透过同一检测面,因此声压往复透射系数更具有实际意义。

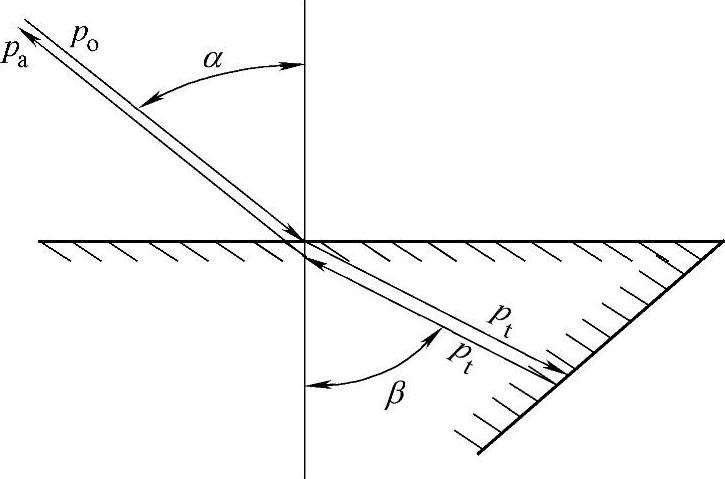

如图1-31所示,超声波倾斜入射,折射波全反射,探头接收到的回波声压pa与入射波声压po之比称为声压往复透射系数,常用Γ表示,Γ=pa/po


图1-31 斜入射声压往复透射系数

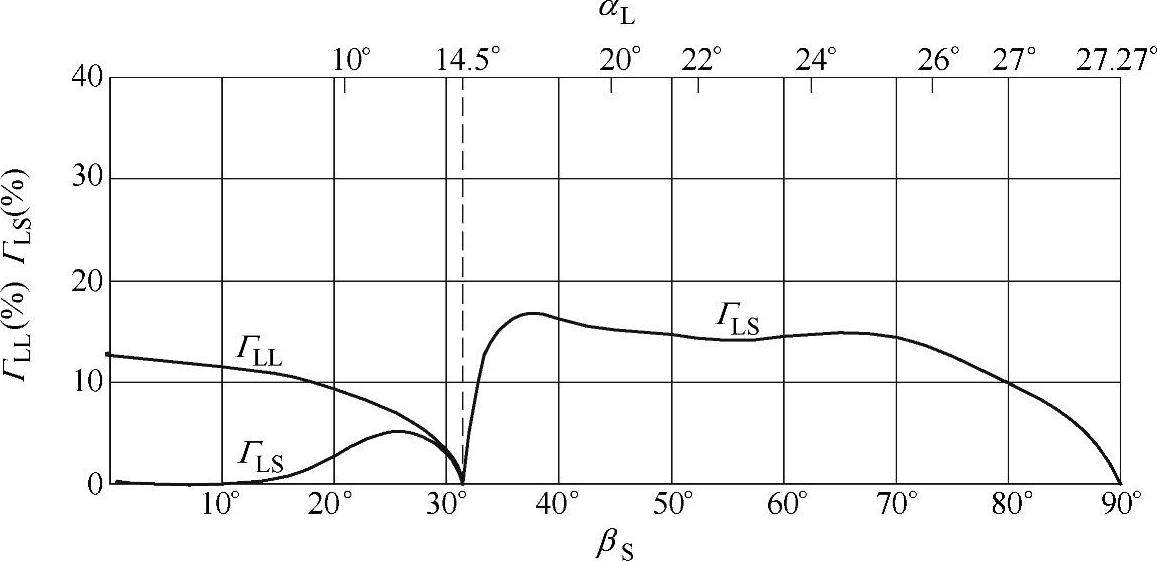

图1-32所示为纵波倾斜入射至水/钢界面时的声压往复透射系数与入射角的关系曲线。当纵波入射角αL<14.5°(αⅠ)时,折射纵波的往复透射系数ΓLL≤13%,折射横波的往复透射系数ΓLS<6%。当αL=14.5°~27.27°(αC)时,钢中没有折射纵波,只有折射横波,其折射横波的往复透射系数ΓLS最高不到20%。在实际检测中,用水浸法检测钢材就属于这种情况。


图1-32 纵波倾斜入射至水/钢界面时的声压往复透射系数与入射角的关系曲线

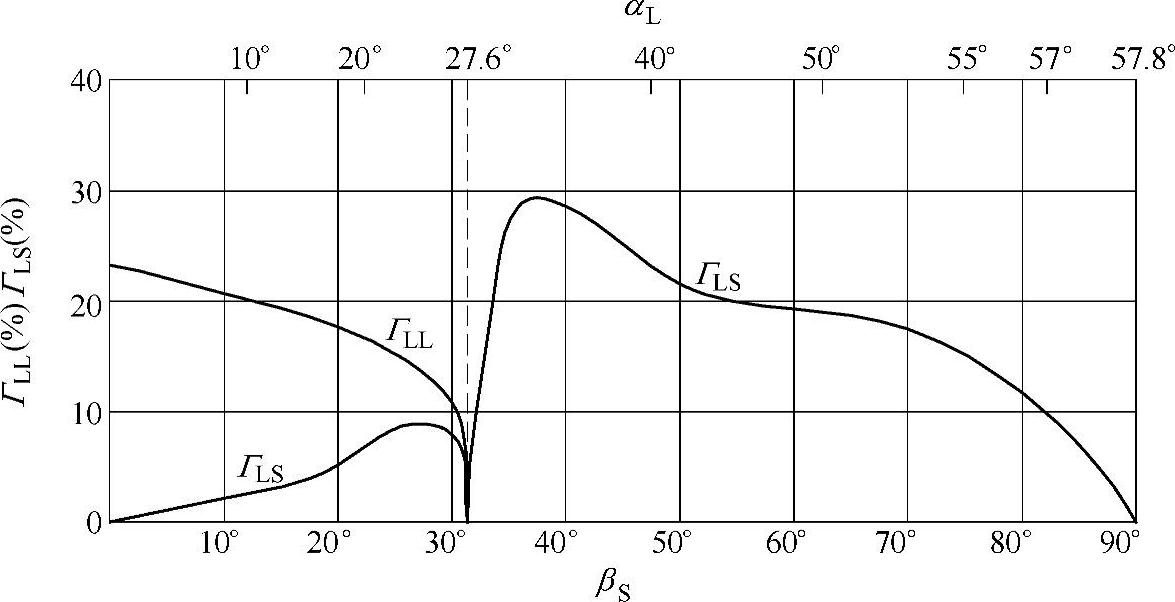

图1-33所示为纵波倾斜入射至有机玻璃/钢界面时的声压往复透射系数与入射角的关系曲线。当αL<27.6°(αⅠ)时,折射纵波的往复透射系数ΓLL<25%,折射横波的往复透射系数ΓLS<10%。当αL=27.6°~57.7°(αC)时,钢中只有折射横波,无折射纵波,折射横波的往复透射系数最高不到30%,这时所对应的αL≈30°,βS≈37°。在实际检测中,采用有机玻璃横波探头检测钢材就属于这种情况。


图1-33 纵波倾斜入射至有机玻璃/钢界面时的声压往复透射系数与入射角的关系曲线
