电机的工作制和定额介绍

时间:2023-06-17 理论教育 版权反馈
【摘要】:电机的工作制是指电机在运行时承受负荷的情况,包括起动、电制动、空载、断能停转以及这些阶段的持续时间和先后顺序。GB 755—2008中规定了旋转电机的10种工作制,分别用S1~S10共10个代号表示。其中S1为连续工作制;S2为短时工作制;S3~S8为各种不相同过程的周期的工作制;S9为非周期变化工作制;S10为离散恒定负载工作制。

电机的工作制和定额介绍

电机的工作制是指电机在运行时承受负荷的情况,包括起动、电制动、空载、断能停转以及这些阶段的持续时间和先后顺序。

GB 755—2008中规定了旋转电机的10种工作制,分别用S1~S10共10个代号表示。其中S1为连续工作制;S2为短时工作制;S3~S8为各种不相同过程的周期的工作制;S9为非周期变化工作制;S10为离散恒定负载工作制。

现将这10种工作制的内容列于表1-13中。

这些工作制主要适用于电动机,S1、S2也适用于发电机

在产品试验时,如果没有特殊要求,S2工作制的运行时间为10min、30min、60min或90min;S3~S8工作制的1个周期时间定为10min,负载持续率可为15%、25%、40%或60%。

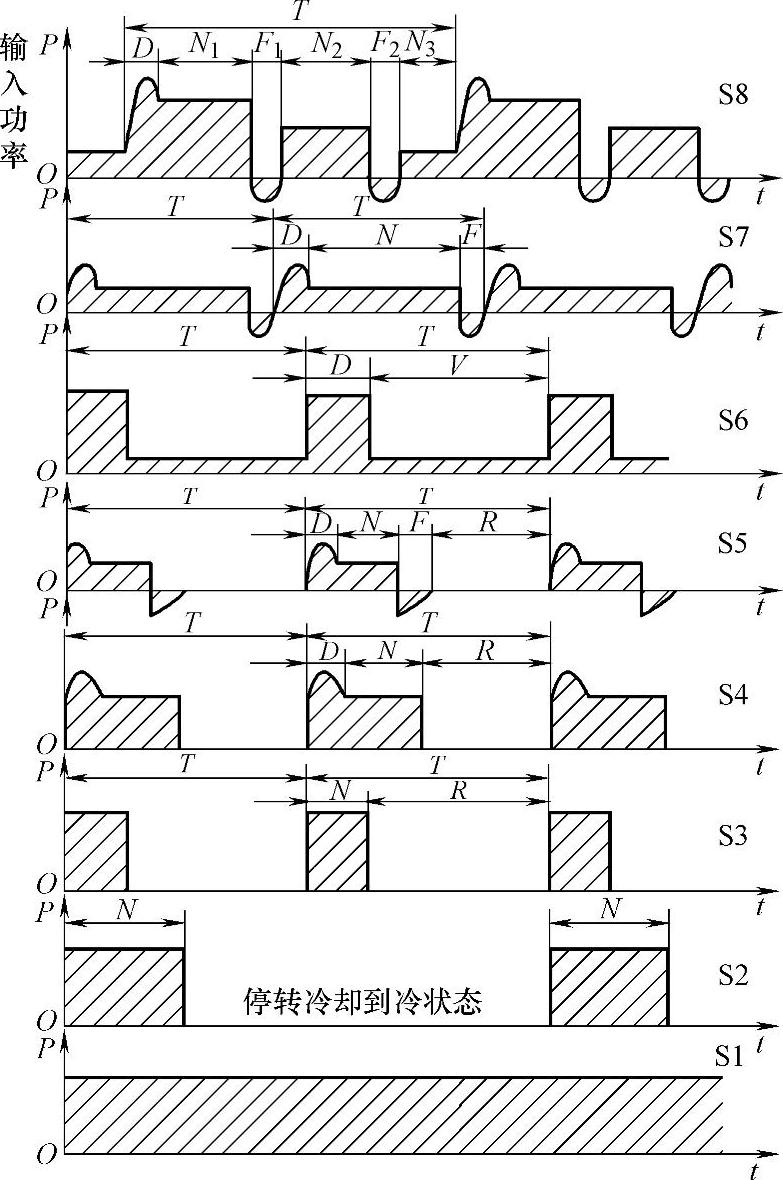

图1-1为S1~S8共8种电动机工作制的能耗(输入功率)—时间周期关系图(更详细的图示请查阅GB 755—2008)。图中,T为一个周期;N为正常运行过程;D为起动过程;F为发电制动过程;R为断电停转过程;V为空转运行过程。标注示例中的JMJext分别为电机和负载的转动惯量


图1-1 电机S1~S8工作制输入电能与时间周期关系图

D—起动 N—运行 R—停转 V—空转 F—电制动

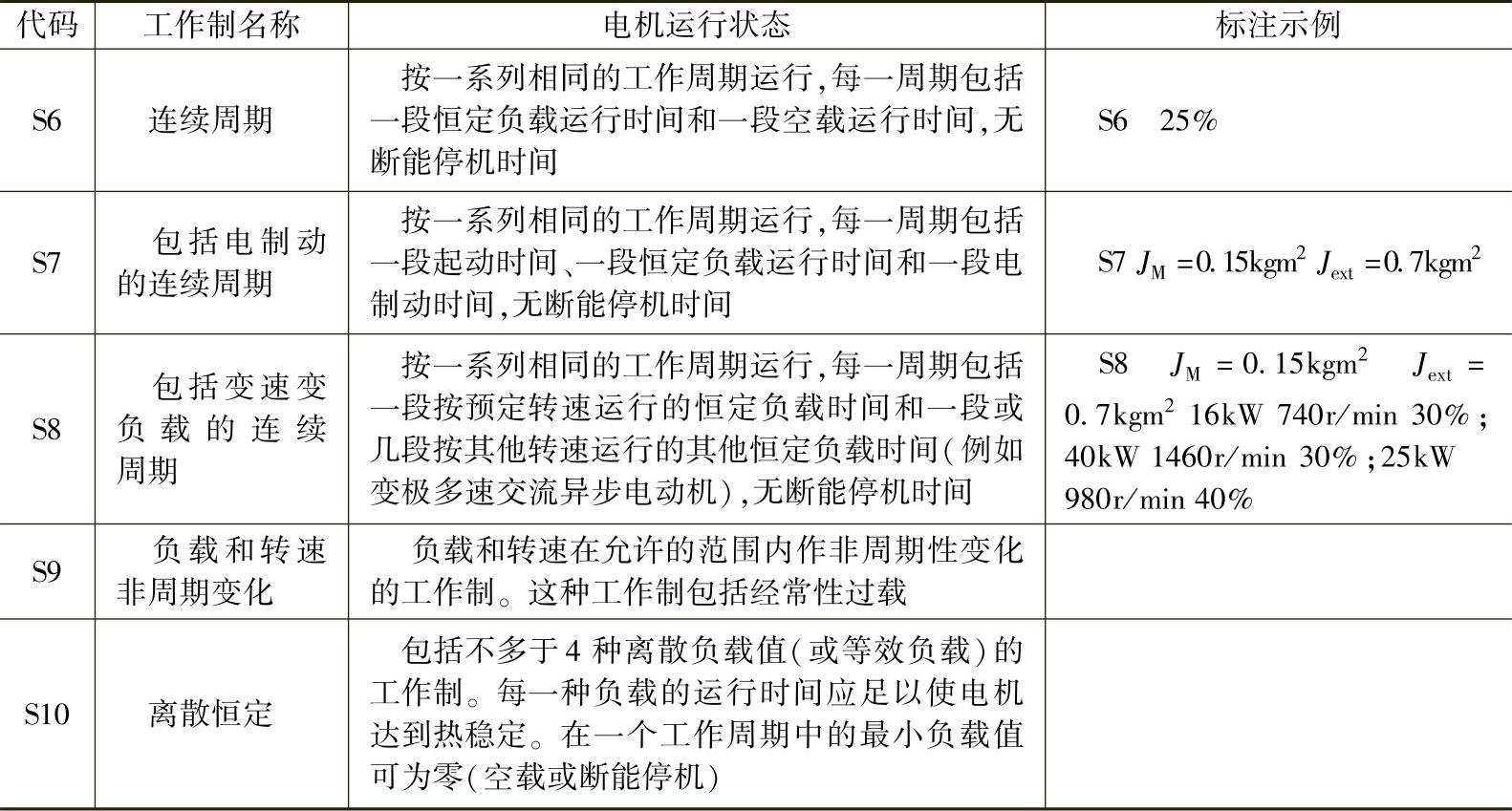

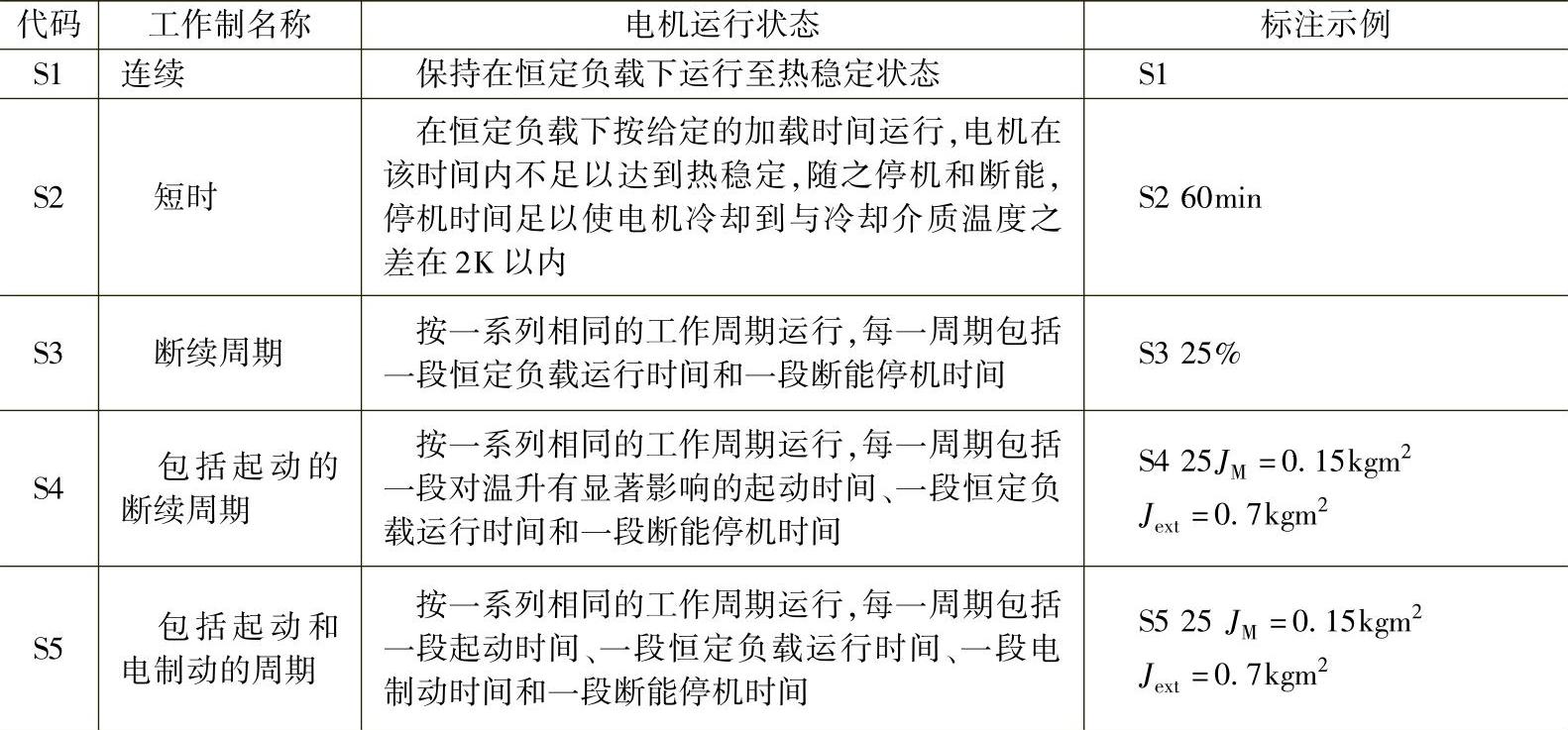

表1-13 电机工作制分类及各工作制的内容和标注示例


(续)
