1.频率响应的测试设备

通常测量开关变换器或系统的频率响应,可用频率响应分析仪(Frequency Response Analyzer,FRA)或增益-相位分析仪(Gain-Phase Analyzer)或网络分析仪(Network Analyzer)等仪器进行测量。这些仪器采用了离散傅里叶变换(Discrete Fourier Transform,DFT)技术,这是因为被测信号通常很小,且被掩盖在噪声和变换器开关管的开关台阶所产生的失真中,而DFT是用于从中提取出所要的信号的。

2.测试信号的注入方法

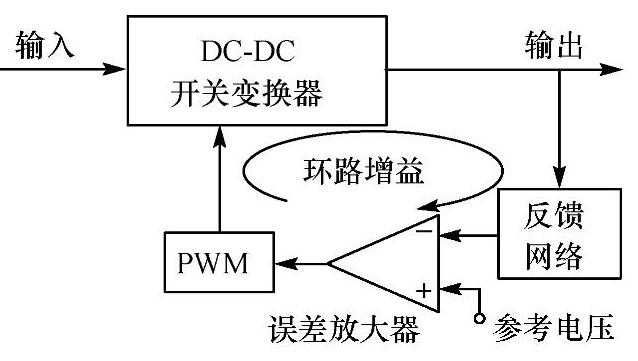

图5-22 环路增益特性测试框图

如图5-22所示为DC-DC变换器环路增益特性测试(Loop Gain Characteristic Measure-ment)框图。为了便于进行测量,测试仪需向控制环路中注入一个扰动信号,扰动信号应该在控制环中的反馈信号被限制在单条路径的地方注入,注入的控制信号是来自低阻抗的驱动源。连接到变换器输出或误差放大器输出的反馈路径是注入扰动信号的合适方法。以频率响应分析仪(FRA)为例,若变换器的输出电压在FRA最大输入电压限制范围内,适合采用将扰动信号注入到误差放大器输入端的注入法,如图5-23所示。若被测试变换器的输出电压比FRA最大输入电压还高,则适合采用将扰动信号注入到误差放大器输出端的注入法,如图5-24所示,因为控制环在误差放大器输出端的对地电压比较低[59]。(www.daowen.com)

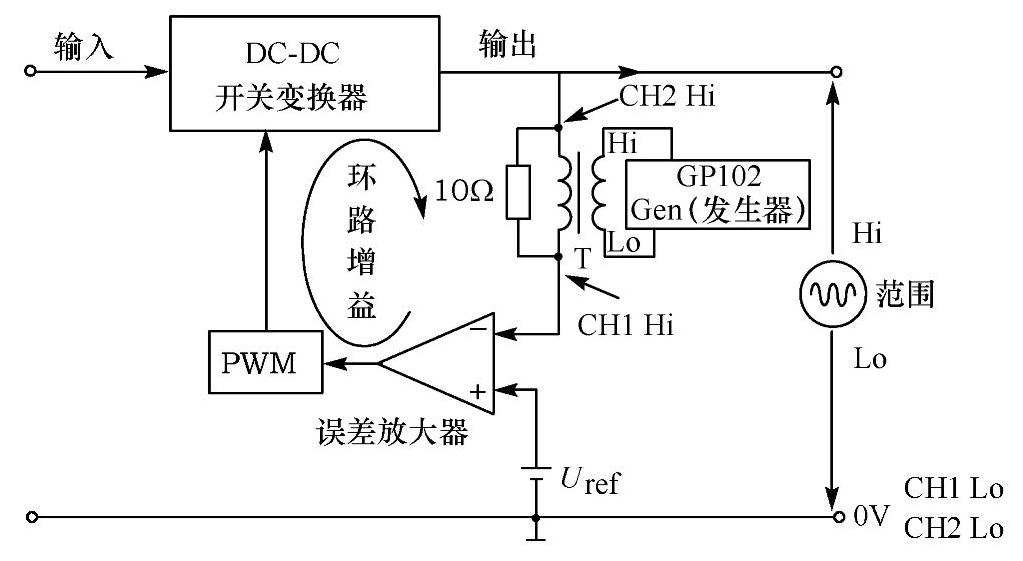

图5-23 扰动信号注入到误差放大器输入端

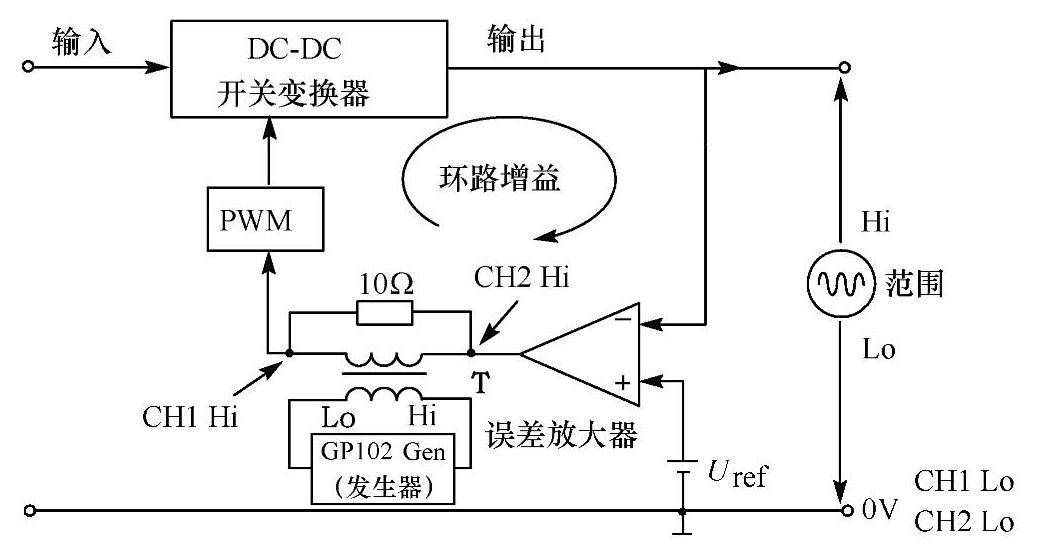

图5-24 扰动信号注入到误差放大器输出端
