如何测量二极管参数?

时间:2023-06-17 理论教育 版权反馈
【摘要】:图5-20 二极管等效电路a)理想模型 b)理想二极管与UVD串联 c)非理想二极管模型图5-21 二极管瞬时电压电流关系曲线由伏安特性折线化得到的二极管等效电路模型,如图5-20所示。如图5-20b所示为二极管导通时正向压降为一个常量Uon,因此等效电路是理想二极管串联电压源UVD。表5-6 元器件寄生参数测量值

如何测量二极管参数?

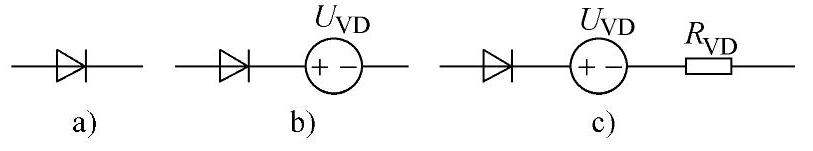

图5-20 二极管等效电路

a)理想模型 b)理想二极管与UVD串联 c)非理想二极管模型

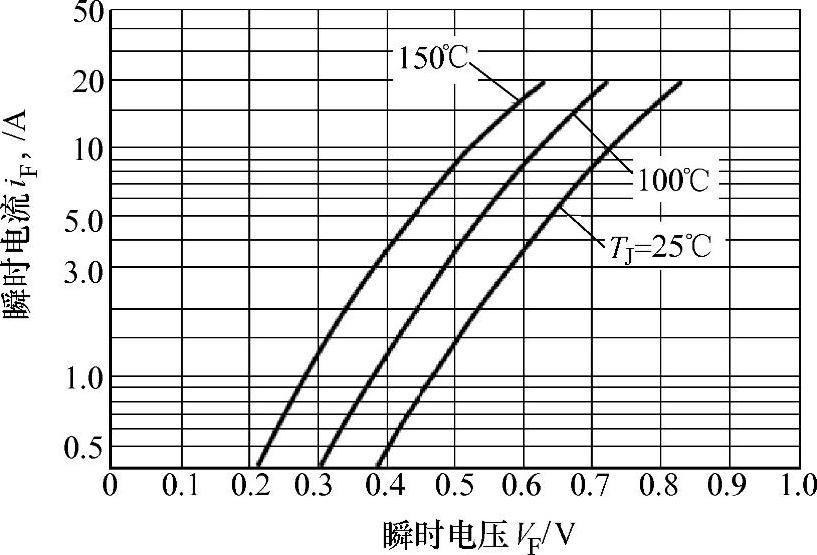

图5-21 二极管瞬时电压电流关系曲线

由伏安特性折线化得到的二极管等效电路模型,如图5-20所示。图5-20a所示为理想二极管模型,二极管导通时正向压降为零,截止时反向电流为零。如图5-20b所示为二极管导通时正向压降为一个常量Uon,因此等效电路是理想二极管串联电压源UVD。如图5-20c所示为当二极管正向电压u大于Uon后,其电流iu呈线性关系,直线斜率为1/RVD,二极管截止时反向电流为零,因此等效电路是理想二极管串联电压源UVD电阻RVD,且RVD=ΔU/ΔI[57]。在本书1.3节连续导电模式下非理想变换器模型和1.5节断续导电模式下非理想变换器模型的章节中,研究建模时,变换器中用到的二极管均采用如图5-20c所示的等效模型。(www.daowen.com)

本书介绍的输出功率为60W的实际电压控制型开关调节系统实验样机上使用的二极管的瞬时电压-电流关系图如图5-21所示,从中可查得在该实验测试条件下的Δu=0.164V,Δi=3.0A,则二极管的开通等效电阻为


以上介绍了铝电解电容、电感、MOSFET和二极管参数的测试方法。在输出功率为60W样机上四个元器件的参数测试结果见表5-6。

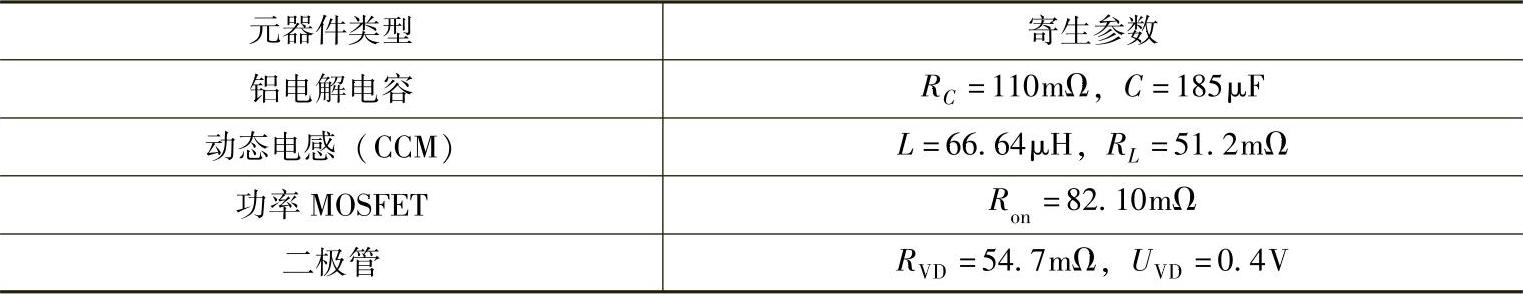

表5-6 元器件寄生参数测量值
