构建组合型CCM/DCM平均开关仿真模型是以图4-18所示的平均开关模型为基础的，这个开关网络的平均模型具有普遍性，同时适应变换器工作在CCM和DCM模式，因此可将其制成仿真软件的一个子模块，并置于仿真软件的用户元件库中，供用户仿真时直接调用。

OrCAD/Capture界面中建立CCM/DCM的子电路网表联接如图4-19所示。

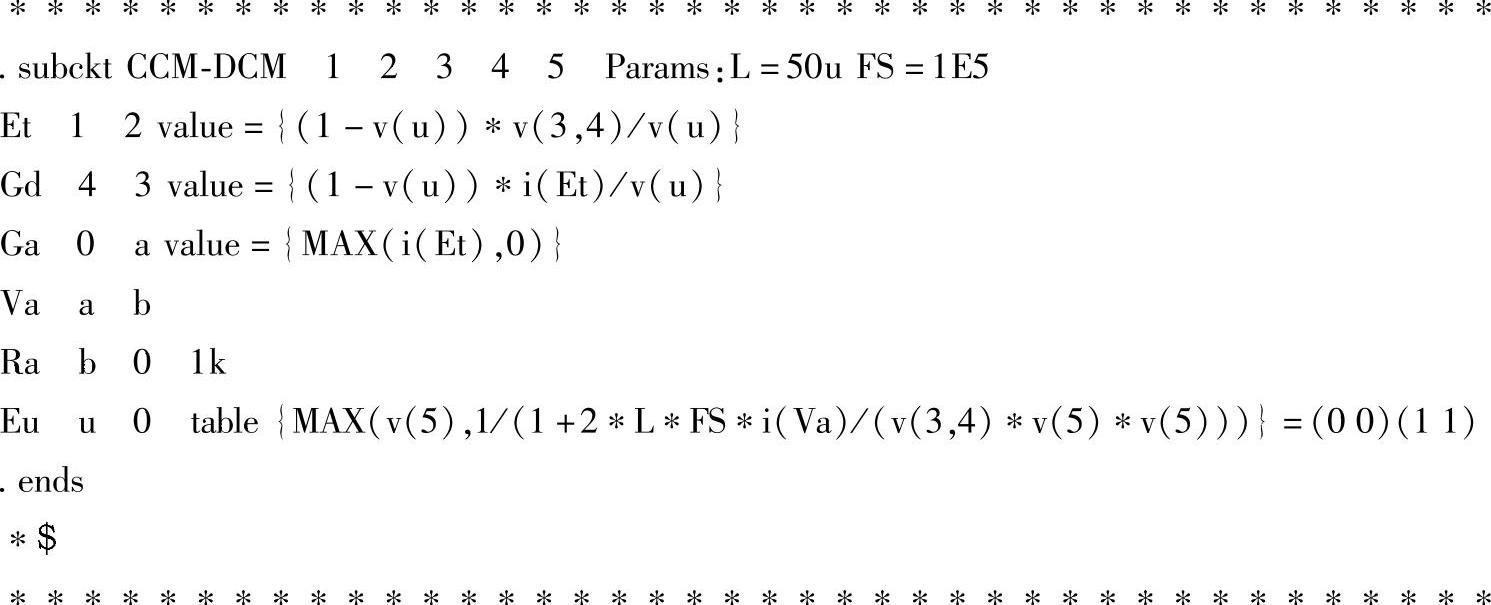

图4-19 组合型CCM/DCM平均开关模型的子电路网表联接

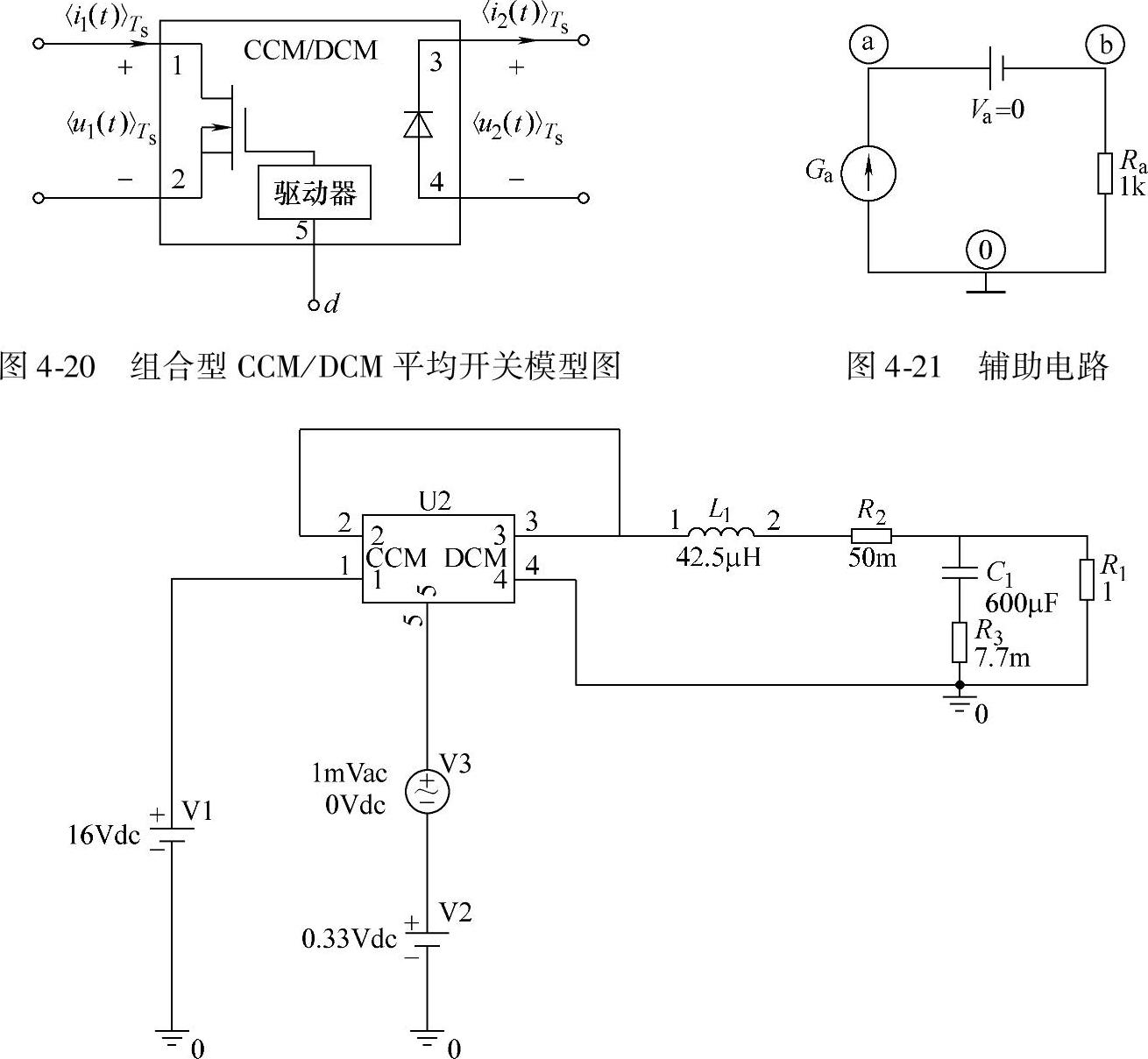

由图4-19可知，组合型CCM/DCM平均开关模型的PSpice子电路的名称为CCM-DCM，子电路的参数与电感L和开关频率f_s有关。它们在子电路的默认值为L=50μH，f_s=100kHz。组合型CCM/DCM平均开关模型有5个端口，如图4_-20所示。受控源Et和Gd表征了图4-18的端口1（功率开关晶体管）或端口2（二极管）的平均特性。开关网络的变比μ（t）等于子电路节点u的电位u（u）。受控电压源Eu能够确定在式（4-19）和式（4-21）这两式中获得的两值中的最大值。受控电流源G_a、零值电压源电平V_a和电阻R_a组成了辅助电路，如图4-21所示，它能确保仿真出来的功率开关晶体管和二极管电流有正确的极性，即保证＜i₁（t）＞T_s≥0和＜i₂（t）＞T_s≥0。(www.daowen.com)

如图4-20所示的PSpice子电路被置于仿真软件的用户元器件库中，能用于仿真由一个功率开关管和一个二极管构成的PWM变换器的直流、交流特性和瞬态响应等。图4-22给出了组合型CCM/DCM平均开关模型在实际仿真Buck变换器控制-输出传递函数时的仿真电路，相关的具体应用将在本章4.4节中详细介绍。

图4-22 组合型CCM/DCM平均开关模型应用实例
