若考虑寄生参数时，其等效电路如图1-25所示，图中MOSFET（VF）等效为一个理想开关和一个开通电阻Ron串联，二极管等效为一个理想开关、正向压降UVD和一个正向导通电阻RVD串联，电感L存在等效串联电阻RL，电容C存在等效串联电阻RC。

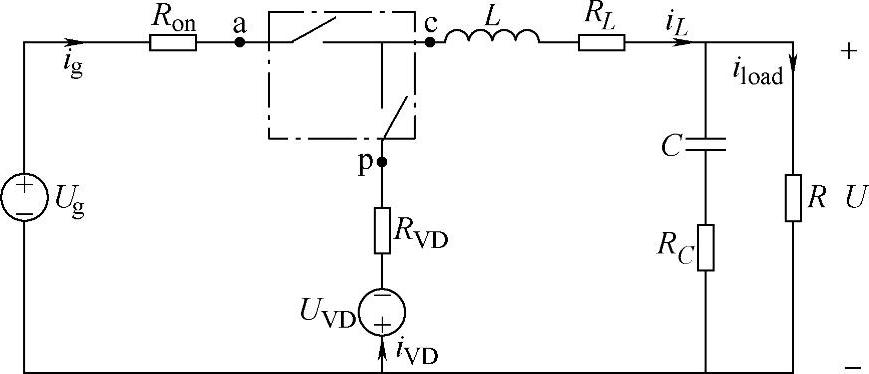

图1-25 非理想Buck变换器等效电路
以图1-25所示的非理想Buck变换器为例，研究其开环运行时的启动过程（见图1-26、图1-27）。参数为：输入电压Ug=23.0V，滤波电容C=370μF；电容的等效串联电阻RC=55mΩ；二极管的开通损耗电阻RVD=54.7mΩ；二极管的正向压降UVD=0.4V；MOSFET的开通损耗电阻Ron=82.10mΩ；电感的等效串联电阻RL=51.2mΩ；CCM下动态电感L=66.64μH，负载R=4Ω，输出电压U=11.4V。

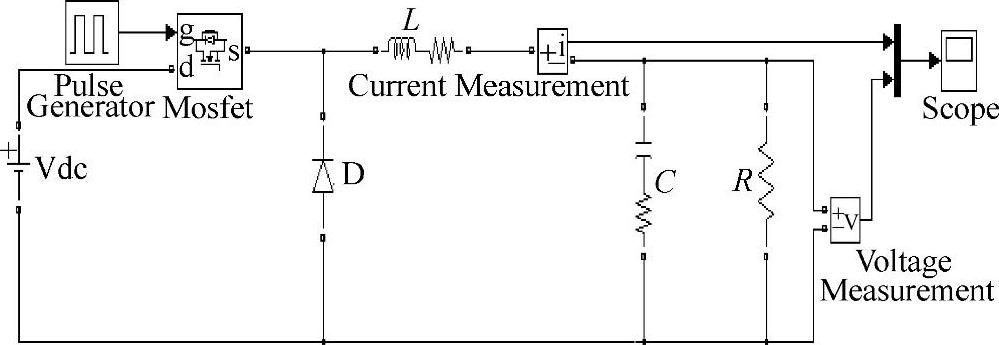

图1-26 非理想Buck变换器启动时的仿真模型
(www.daowen.com)
图1-27 非理想Buck变换器启动响应特性
仿真实验测得：最大峰值电感电流iL=21.267A，稳态时的平均电感电流iLav=2.85A。
由表1-3可见，启动特性各项参数是有差别的。实际器件的非理想特性是产生上述差别的主要原因。通常，建模过程中是将元器件理想化，在简化建模的同时也带来了较大的偏差，故实际电路较理想模型的效率低。因此在大电流开关变换器的建模分析时，需对元器件的寄生参数谨慎对待。

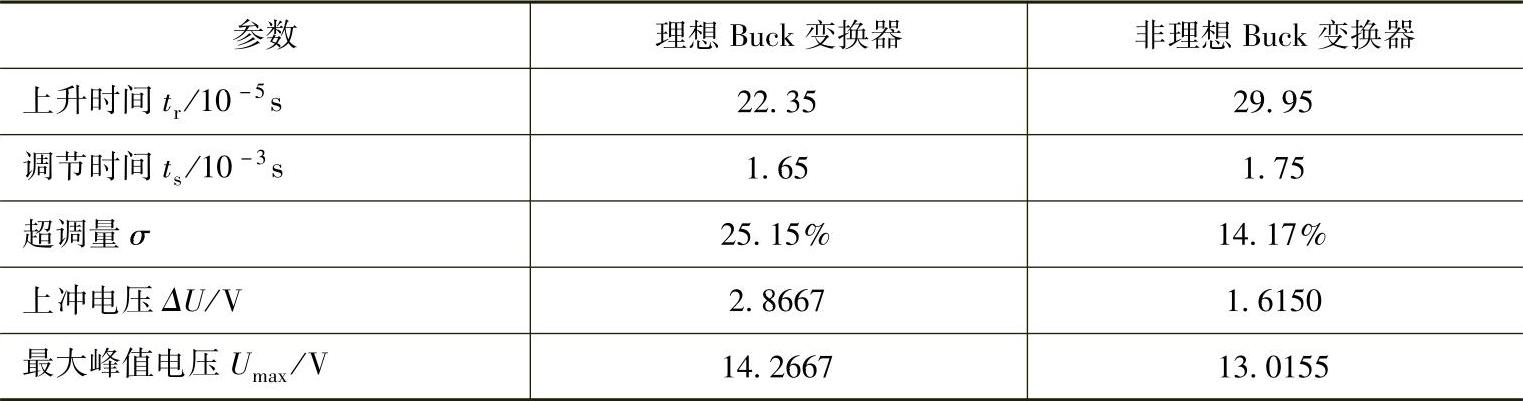

表1-3 Buck变换器启动特性参数比较表
