1.参考点返回检查(G27)

格式:G27　X　Y　Z

如图5-11所示,该命令使被指令轴以快速定位的进给速度运动到指定的坐标位置,然后检查该点是否为参考点,如果是,则发出该轴参考点返回的完成信号(点亮该轴的参考点到达指示灯);如果不是,则发出一个报警,并中断程序运动。

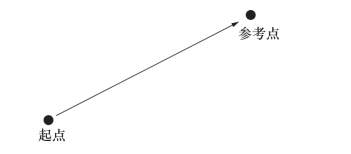

图5-11　G27指令

注意:在刀具补偿的模态下,刀具补偿对G27指令同样有效,所以一般来说执行G27指令以前应该取消刀具补偿(半径补偿和长度补偿)。当处于闭锁状态时,机床不执行G27指令。

2.自动返回参考点(G28)

格式:G28　X　Y　Z

如图5-12所示,该指令使指令轴以快速定位的进给速度经由X　Y　Z 指定的中间点返回机床参考点,中间点的指定既可以是绝对方式也可以是增量方式,一般地,该指令用于整个加工程序结束后使工件移出加工区,以便卸下加工完毕的零件和装夹待加工的零件。

G28指令中的坐标值将被系统作为中间点存储,另一方面,如果一个轴没有被包含在G28指令中,系统存储的该轴的中间点坐标值将使用以前的G28指令中所给定的值。如:

N1 X20.0 Y54.0(www.daowen.com)

N2 G28 X－40.0 Y－25.0　　中间点坐标值(X－40.0 Y－25.0)

N3 G28 Z31.0　　　　　　中间点坐标值(X－40.0 Y－25.0 Z31.0)

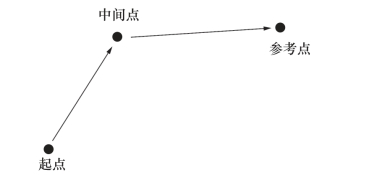

图5-12　G28指令

注意:为了安全起见,在执行该命令以前应该取消刀具半径补偿和长度补偿。执行手动返回参考点以前执行G28指令时,各轴从中间点开始的运动与手动返回参考点的运动一样,从中间点开始的运动方向为正向。

3.从参考点自动返回(G29)

格式:G29　X　Y　Z

如图5-13所示,该命令使被指令轴以快速定位进给速度从参考点经由中间点运动到指令位置,中间点的位置由以前的G28指令确定,一般地,该指令用在G28指令之后,被指令轴位于参考点或第二参考点的时候。

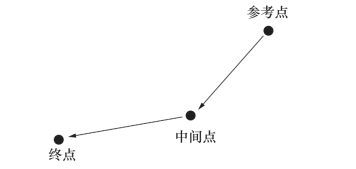

图5-13　G29指令

注意:在增量方式下,指令值为中间点到终点(指令位置)的距离。
