圆弧插补指令G02和G03

时间:2023-06-17 理论教育 版权反馈
【摘要】:图5-4圆弧指令格式G02表示顺时针方向圆弧插补;G03表示逆时针方向圆弧插补。X_Y_Z_表示圆弧终点位置,在G90 绝对输入方式下为圆弧终点在零件坐标系中的实际坐标值,在G91 增量输入方式下为圆弧终点相对于圆弧起点的增量值;I_J_K_为圆心相对于圆弧起点在坐标系X、Y、Z 相对应下的增量值,不论是在G90 下还是在G91 下都是如此,当I、J、K 的值为零时,可以忽略。但用R 时不能用I_J_K_,程序中R 与I、J、K 两者不能混用。

圆弧插补指令G02和G03

插补指令格式如下:

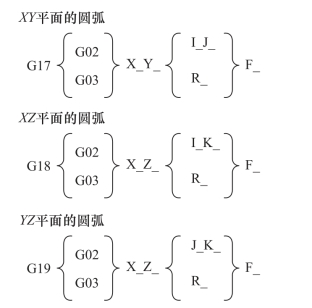

图5-4所示为圆弧指令格式。

图5-4 圆弧指令格式

G02表示顺时针方向圆弧插补;G03表示逆时针方向圆弧插补。

I、J、K 为圆心坐标,圆弧半径R。

X_Y_Z_表示圆弧终点位置,在G90 绝对输入方式下为圆弧终点在零件坐标系中的实际坐标值,在G91 增量输入方式下为圆弧终点相对于圆弧起点的增量值;I_J_K_为圆心相对于圆弧起点在坐标系X、Y、Z 相对应下的增量值,不论是在G90 下还是在G91 下都是如此,当I、J、K 的值为零时,可以忽略。另外,圆心的位置也可以用圆弧的半径R 表示。当圆弧所对应的圆心角超过180°时,半径R 用负值表示;正好为180°时,正负均可。但用R 时不能用I_J_K_,程序中R 与I、J、K 两者不能混用。还应该注意的是,整圆编程时,终点与起点位置相同,X_Y_Z_均被省略,不能使用R,而只能用I、J、K。

例题5-1:图5-5圆弧加工(www.daowen.com)

绝对坐标编程:

G90 G03 X25 Y40 I-20 J0 F500

或G90 G03 X25 Y40 R20 F500

相对坐标编程:

G91 G03 X-20 Y20 I-20 J0 F500

或G91 G03 X-20 Y20 R20 F500

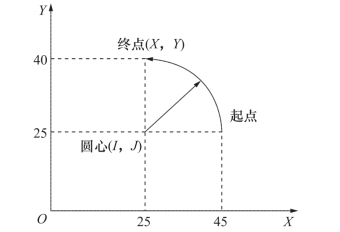

图5-5 圆弧加工
