零件的加工工艺设计完成后,就应该将有关内容填入各种相应的表格(或卡片)中。以便贯彻执行并将其作为编程和生产前技术准备的依据,这些表格(或卡片)被称为工艺文件。数控加工工艺文件除包括机械加工工艺过程卡、机械加工工艺卡、数控加工工序卡三种以外,还包括数控加工刀具卡。另外,为方便编程也可以将各工步的加工路线绘成文件形式的加工路线图。

不同的数控机床,数控加工工艺文件的内容有所不同,为了加强技术文件管理,数控加工工艺文件也应向标准化、规范化的方向发展。但目前由于种种原因国家尚未制定统一的标准,各企业应根据本单位的特点制定上述必要的工艺文件。下面仅介绍数控机床常用的数控加工工序卡和数控加工刀具卡片,仅供参考。

1.数控加工工序卡

数控加工工序卡是用来编制程序的依据,以及用来指导操作者进行生产的一种工艺文件。其内容包括工序及各工步的加工内容;本工序完成后工件的形状、尺寸和公差;各工步切削参数;本工序所使用的机床、刀具和工艺工装等,如表4-3所示。若在数控机床上只加工零件的一个工步时,也可不填写工序卡片。在工序加工内容不十分复杂时,可把零件草图反映在工序卡上,并注明编程原点和对刀点。

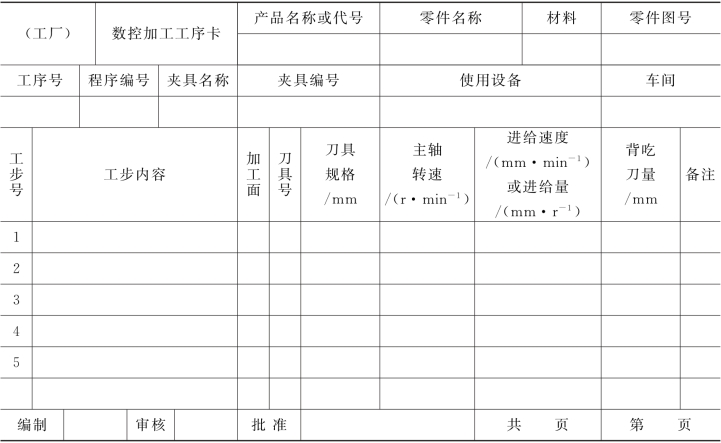

表4-3　数控加工工序卡(www.daowen.com)

2.数控加工刀具卡

数控加工刀具卡主要包括刀具的详细资料,有刀具号、刀具名称及规格、刀辅具等。不同类型的数控机床刀具卡也不完全一样。数控加工刀具卡同数控加工工序卡一样,是用来编制零件加工程序和指导生产的重要工艺文件。加工中心刀具卡的格式见表4-4。

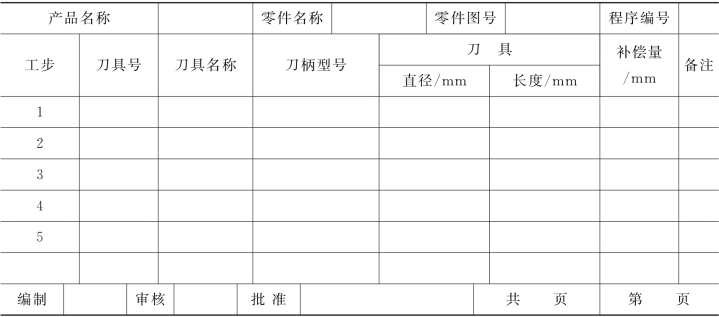

表4-4　数控加工刀具卡(加工中心用)
