如图2-5所示为用于大批量生产的封闭式棒料切断模。

上模部分就一个压头18，依靠它在压力机滑块的作用下，推动下模的滑块和活动切刀，完成切断动作。下模的固定切刀26紧固在立柱25内，并通过送料管24调整其前后位置，特别在刃磨之后，须调整保持其合理间隙。活动切刀19装在滑块10内，滑块可以沿立柱上下滑动。自由状态下，滑块被弹顶器顶起，使活动切断模19与固定切断模26对齐，棒料经送料管24送入，靠顶杆15挡料，上模下行，压住垫板17带动滑块和活动切刀与固定切刀之间产生相对运动，将棒料切断。同时推杆13与斜楔12的斜面接触，弹簧8被压缩。当滑块被压至活动切刀与立柱下面的出料通孔对齐时，弹簧8的作用通过螺柱11将切断后的棒料弹出。上模上行，滑块由弹顶器复位。

为了保证剪切面平整一些，棒料与固定切断模、活动切断模之间的活动量不可太大，但从便于送料考虑，该活动量应大一些，实际应用时剪切口平面的间隙≤0.2mm；固定切刀与棒料的间隙为0.1mm；活动切刀与棒料的间隙为0.2mm。切刀可采用Cr12MoV钢或硬质合金制造。

(www.daowen.com)

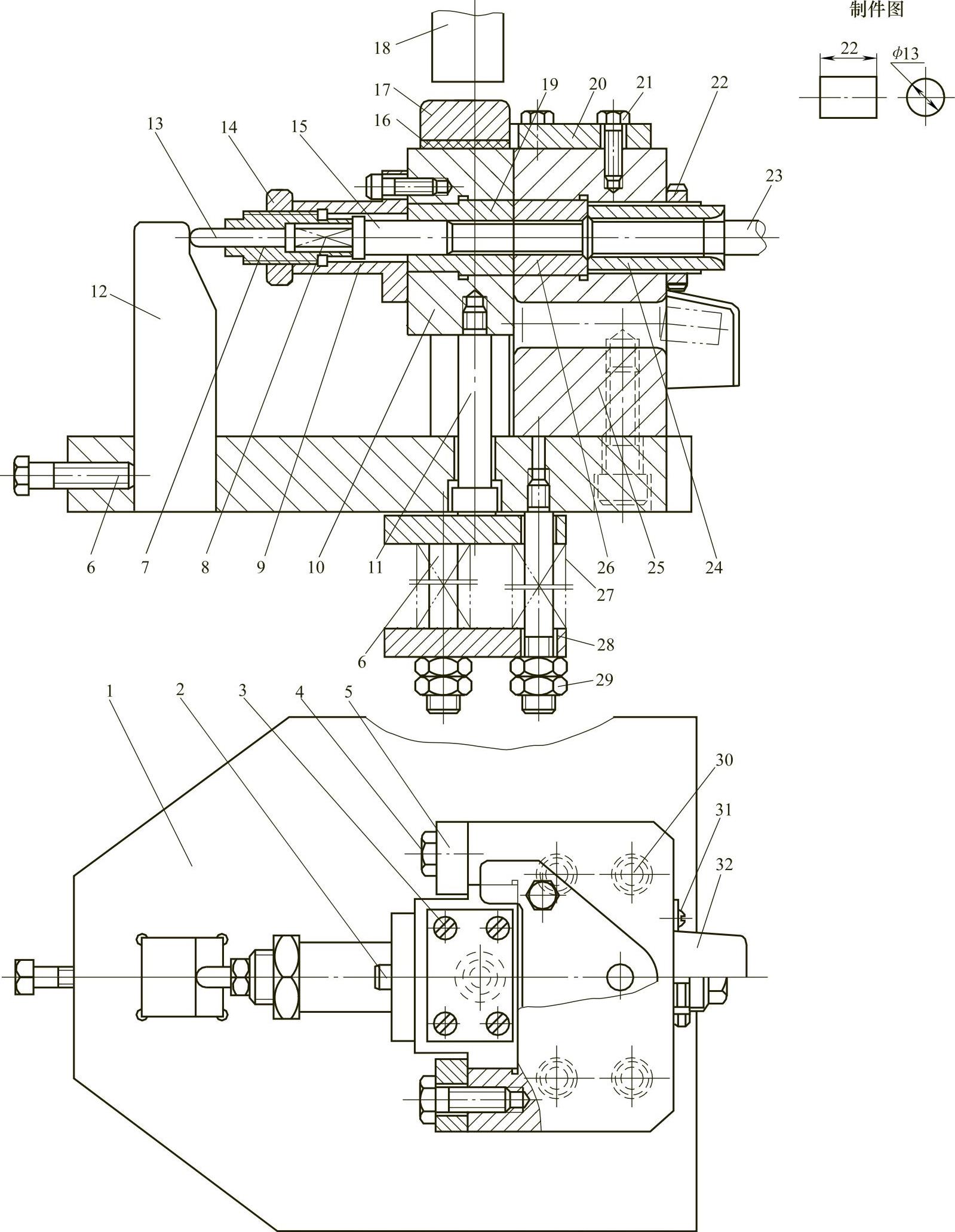

图2-5 封闭式棒料切断模（一）

1—下模座 2、3、4、6、21、30、31—螺钉 5—压板 7—调整套 8、27—弹簧 9—套筒 10—滑块 11—螺柱 12—斜楔 13—推杆 14、22—螺母 15—顶杆 16—橡皮 17—垫板 18—上模压头 19—活动切断模（活动切刀） 20—顶板 23—棒料 24—送料管 25—立柱 26—固定切断模（固定切刀） 28—托板 29—螺母 32—罩

本结构适用于切断棒料，并且必须使用直径公差较为严格的棒料生产，否则会引起送料不方便而影响生产。
