中厚板垂直检测法的耦合方式有直接接触法和充水耦合法。采用的探头有单晶直探头、双晶直探头（又称联合双直探头）或聚焦探头。

检测钢板时，一般采用多次底波反射法，即在示波屏上显示多次底波。这样不仅可以根据缺陷波来判定缺陷情况，而且可以根据底波衰减情况来判定缺陷情况。只有当板厚很大时才采用一次底波法或二次底波法。一次底波法示波屏上只出现钢板界面回波与一次底波，只计界面回波与底波B₁之间的缺陷波。

1.接触法

在第4章讲到过接触法的概念，即探头通过薄层耦合剂直接与工件接触进行检测。当探头位于完好区时，示波屏上显示多次等距离的底波，无缺陷波，如图7-48a所示。当探头位于缺陷较小的区域时，示波屏上缺陷波与底波共存，底波有所下降，如图7-48b所示。当探头位于缺陷较大区域时，示波屏上出现缺陷的多次反射波，底波明显下降或消失，如图7-48c所示。

在钢板检测中值得注意的是：当板厚较薄、板中缺陷较小时，各次底波之前的缺陷波开始几次逐渐升高，然后再逐渐降低。这种现象是由于不同反射路径声波互相叠加的结果，因此称为叠加效应，如图7-49所示。图中F₁只有一条路径，F₂比F₁多3条路径，F₃比F₁多5条路径。路径多，叠加能量多，缺陷回波高。但当路径进一步增加时，衰减也迅速增加，这时衰减的影响比叠加效应更大，因此缺陷回波升高到一定程度后又逐渐降低。

产生如图7-49所示的叠加效应必须同时满足下述条件：板较薄、缺陷尺寸较小且缺陷出现在板中心。根据GB/T 2970—2004和NB/T 47013.3—2015，钢板检测中一般依据F₁来评价缺陷。

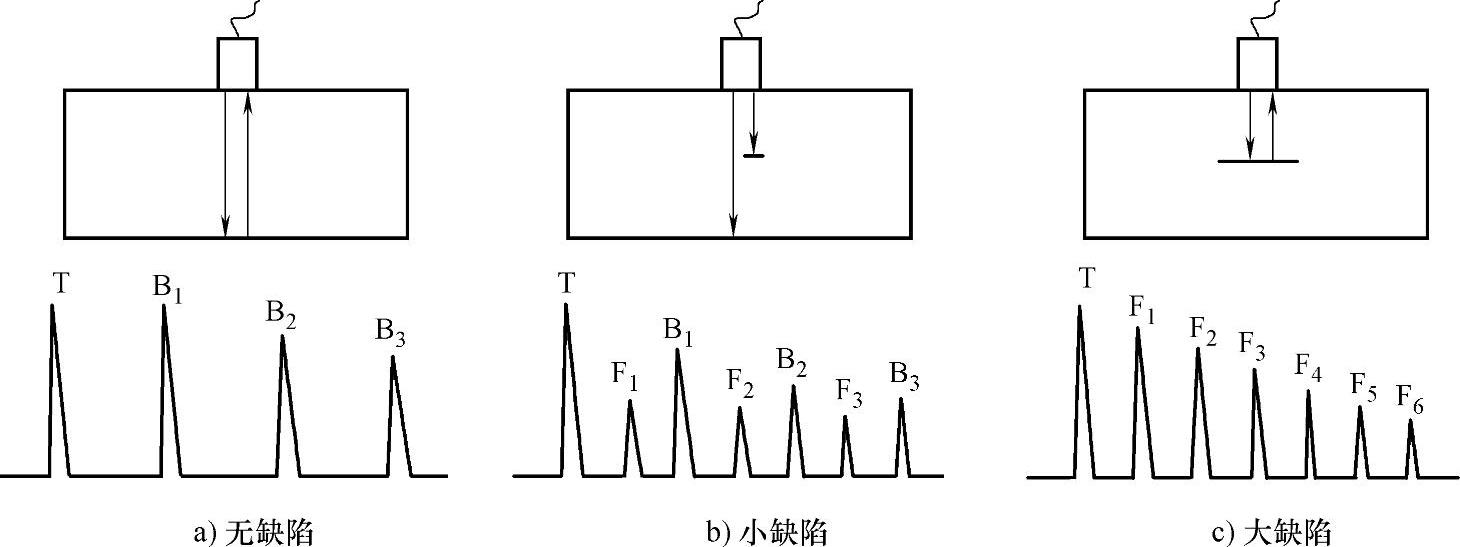

图7-48 接地法钢板检测示意图

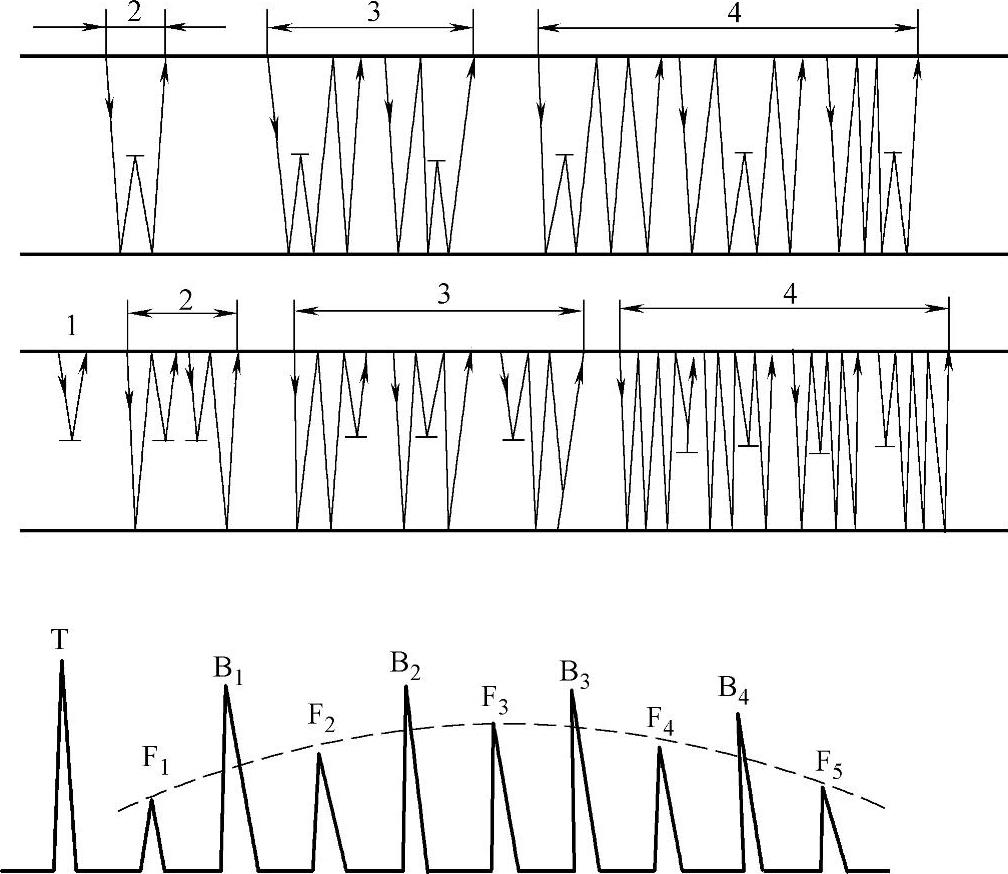

图7-49 钢板探伤叠加效应示意图

2.水浸法

水浸法检测中探头与钢板不直接接触，通过一层水来耦合。这时水/钢界面（钢板上表面）多次回波与钢板底面多次回波互相干扰，不利于检测。调整水层厚度，使水/钢界面第二次回波分别与钢板多次底波重合，这时示波屏上波形清晰利于检测。这种方法称为充水多次重合法。如图7-50所示，n次重合法即工件的第n次底波与第二次界面波S₂重合，图中从左至右分别是一次至四次重合法。水层厚度H与材料厚度t的关系为（假设工件为钢板，钢中纵波声速5920m/s，水中纵波声速1480m/s）：(www.daowen.com)

H=ntc_水/c_钢=nt/4

当n为1时，H=t/4，称为一次重合法，此时B₁与水界面二次回波（S₂）重合。

当n为2时，H=t/2，称为二次重合法，此时B₂与水界面二次回波（S₂）重合。

当n为3时，H=t/3，称为三次重合法，此时B₃与水界面二次回波（S₂）重合。

当n为4时，H=t/4，称为四次重合法，此时B₄与水界面二次回波（S₂）重合。

其他以此类推。

例：用水浸法检测厚度30mm的钢板，若采用4次重合法检测，其水层厚度为多少？

解：t=30，n=4，则H=ntc_水/c_钢=nt/4=4×30mm/4=30mm

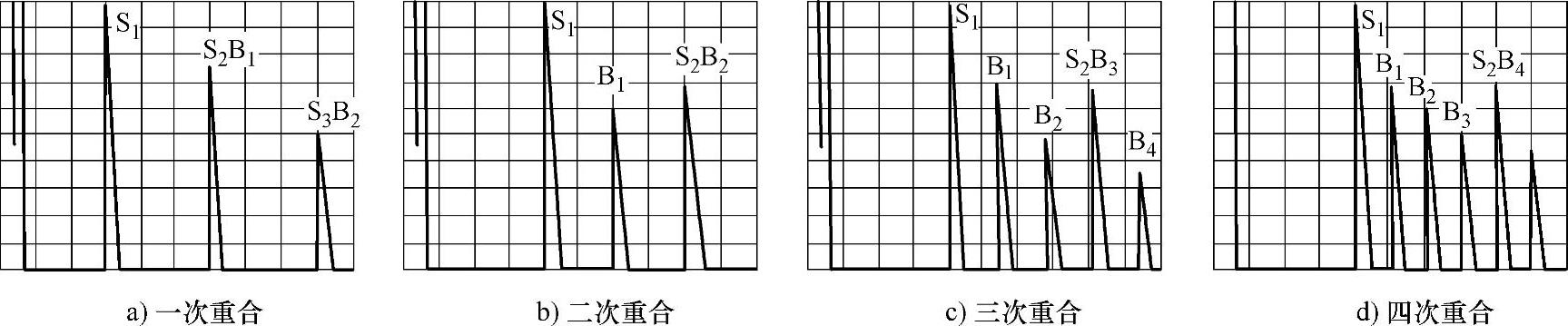

图7-50 多次重合法示意图

钢板检测的基准灵敏度可以用一次底波或ϕ5mm平底孔来确定；缺陷的评定可按缺陷的指示长度、指示面积或面积百分比进行评价，具体可参考相关标准。
