铸钢件中缺陷至表面的距离不同，其危害不一样，一般外层比内层大。为此按铸钢件厚度划分为外层、内层、外层，共三层。当其厚度<90mm时，每层各占1/3，当其厚度≥90mm时，两外层厚度各为30mm，其余为内层。

当然，允许对铸钢件检测区域规定专门的分层要求，也允许规定铸钢件的某一厚度范围或某些区域为质量严格要求区，并提出具体的质量要求。

GB/T 7233.1—2009《铸钢件 超声检测 第1部分：一般用途铸钢件》标准规定了铸钢件的质量等级，根据平面型缺陷和体积型缺陷的尺寸，将其分为1、2、3、4、5等五级，其中1级最高，5级最低。表7-23为一般用途铸钢件体积型缺陷允许的限值。

图7-42给出了斜探头检测沿壁厚方向的单个平面型缺陷的允许限值。

图7-42 斜探头检测沿壁厚方向的单个平面型缺陷的允许限值

注：1～4分别为2～5级。1级不允许有能测量尺寸的缺陷。

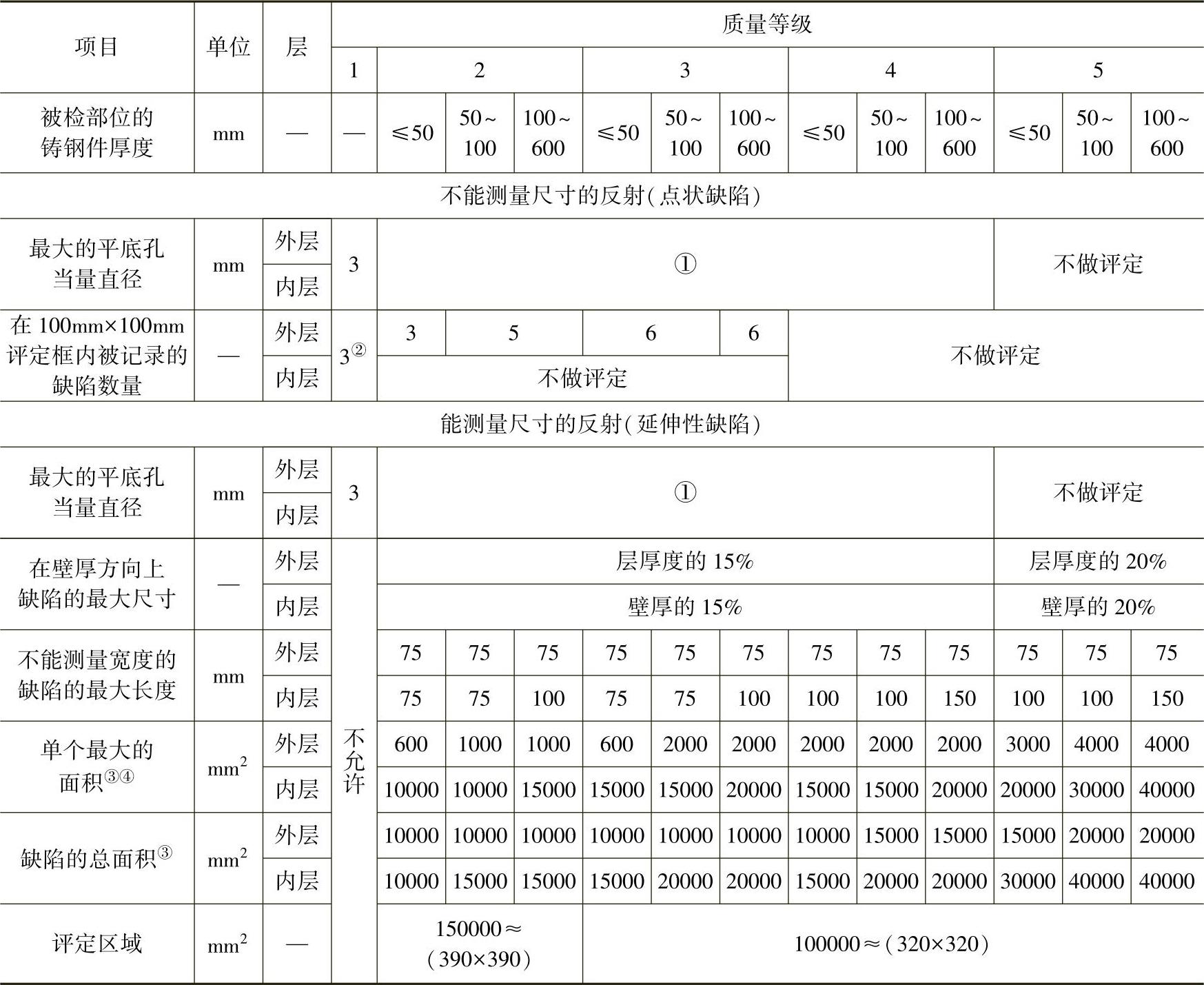

表7-23 体积型缺陷允许的限值(www.daowen.com)

①壁厚≤50mm，平底孔直径≤8mm。壁厚>50mm，在外层的平底孔直径>8mm时，供需双方协商解决。

②内外层累积。

③间距<25mm的显示作为一个缺陷。

④如果内层单个缺陷，壁厚方向上尺寸不超过壁厚的10%（如中心缩孔）。质量等级2～4级，允许超过规定数值的

50%。质量等级5级，没有限制。
