仪器水平线性是示波屏上时基线的水平刻度与实际声程之间成正比的程度，即示波屏上多次底波等距离的程度。水平线性对缺陷定位有较大的影响。水平线性用水平线性误差表示。

水平线性误差测试必须在有大平底的试块上进行，下面以CSK-ⅠA试块为例说明测试步骤：

①将直探头置于CSK-ⅠA试块的25mm厚度上，施加适当的耦合剂，以保持稳定的声耦合。

②通过“微调”“水平”“脉冲位移”等旋钮，使屏幕上出现6次底波B₁～B₆，当底波B₁和B₆的幅度分别为50%满刻度时，将它们的前沿分别对准刻度0和100（设水平全刻度为100）。B₁和B₆的前沿位置在调整中如相互影响，则应反复进行调整。

③再依次分别将B₂、B₃、B₄、B₅调到50%满刻度，并分别读出底波B₂、B₃、B₄、B₅的前沿与刻度20、40、60、80的偏差a₂、a₃、a₄、a₅（以格数计），如图6-1所示，图中的B₁～B₆是分别调到同一幅度，而不是同时达到此幅度。然后取其中最大的偏差值a_max，按式（6-1）计算水平线性误差ΔL（以百分值计）。

ΔL=a_max×100% （6-1）(www.daowen.com)

不同方法标准对所用仪器的水平线性误差提出了相应的要求，如NB/T 47013—2015规定：仪器的水平线性误差≤1%。GB/T 11345—2015规定：水平线性偏差≤2%。

例：用IIW或CSK-ⅠA试块测仪器的水平线性，现测得B₁对准0，B₆对准100时，B₂、B3、B4、B5与刻度20、40、60、80的偏差分别为0.3、0.8、1.0、0.6，求其水平误差为多少？

解：ΔL=1.0×100%=1%

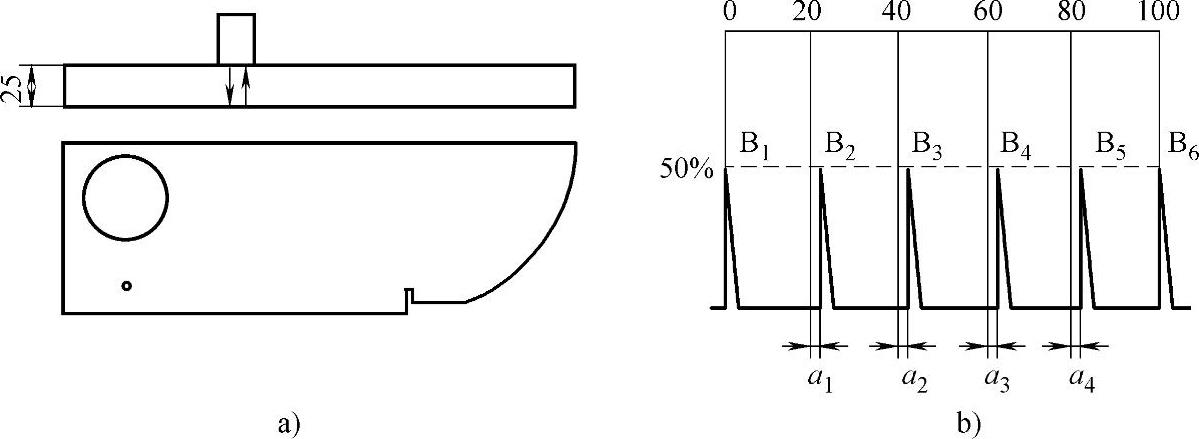

图6-1 水平线性测量示意图
