超声检测仪示波屏上除了始波、底波和缺陷波外，还会出现一些其他的信号波，如迟到波、三角反射波、61°反射波以及其他原因引起的非缺陷回波。分析和了解常见非缺陷回波产生的原因和特点也是十分必要的。

1.迟到波

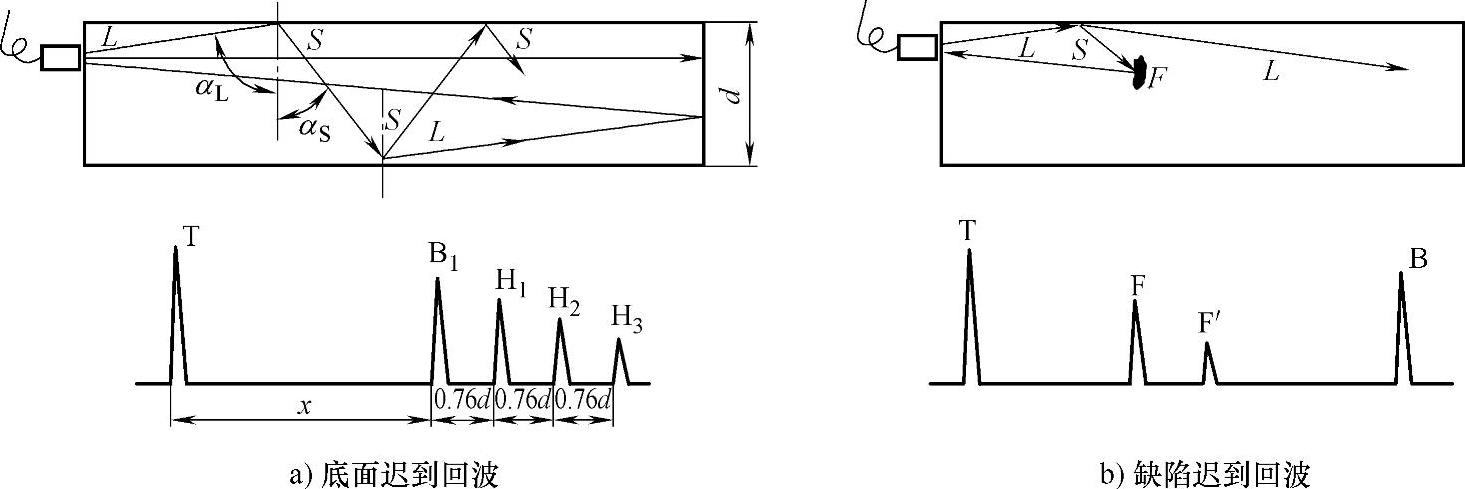

如图4-28所示，当纵波直探头置于细长（或扁长）工件或试块上时，扩散纵波波束在侧壁产生波型转换，转换为横波，此横波在另一侧面又转换为纵波，最后经底面反射回到探头，被探头接收，从而在示波屏上出现一个回波。由于转换的横波声程长，波速小，传播时间较直接从底面反射的纵波长，因此转换后的波总是出现在第一次底波B₁之后，故称为迟到波。又由于变形横波可能在两侧壁产生多次反射，每反射一次就会出现一个迟到波，因此迟到波往往有多个，如图4-28 a中的H₁、H₂、H₃。

实际检测中，当直探头置于IIW或CSK-ⅠA试块上并对准100mm厚的底面时，在底波之后出现一系列的波就是这种迟到波。

如图4-28b所示，当缺陷位于特定的位置时，探头的纵波扩散声束在侧壁发生波形转换，再由缺陷反射而返回到探头，就有可能出现缺陷的迟到回波F′。

2.61°反射波

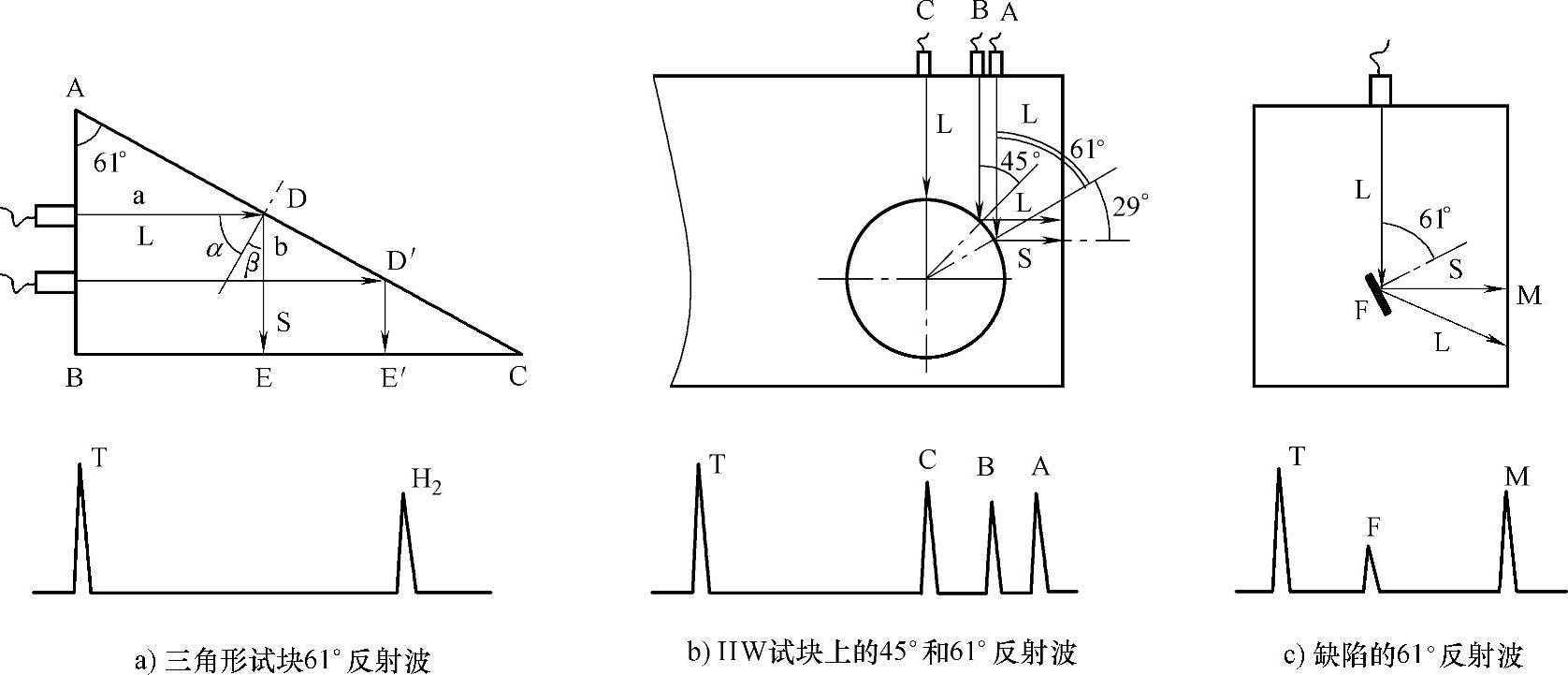

探头置于如图4-29a所示的直角三角形工件上时，若纵波入射角与横波反射角之和等于90°，则会在示波屏上出现位置特定的反射波。当探头在AB边上移动时，反射波的位置不变，其声程恒等于直角三角形61°角所对的直角边BC的纵波声程。

探头置于如图4-29b所示的IIW试块上A处或类似结构的工件上时，同样会产生61°反射波，当探头向左平行移动到B、C处时，还会出现两种反射回波：B处是纵波反射角与入射角均等于45°，C处是纵波垂直入射并反射，称为45°反射波。

在钢试件检测中，当入射声束轴线与某些特殊结构试件（或某些特殊取向缺陷）上的入射点法线夹角为61°时，产生的变形横波恰好与侧壁垂直，由侧壁反射再转换回到探头的回波很强，这样的回波是61°反射波，在图4-29c的情况中，61°反射波M会高于缺陷波F。

图4-28 迟到波

图4-29 61°反射波和45°反射波

3.三角反射波(www.daowen.com)

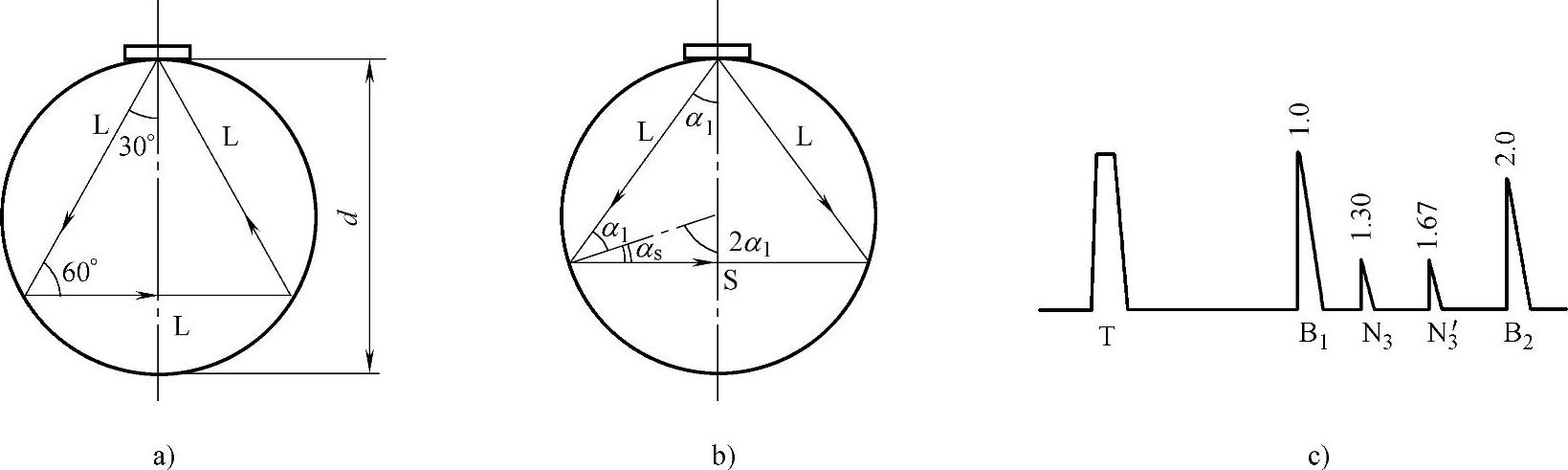

如图4-30所示，纵波直探头径向检测实心圆柱时，由于探头平面与柱面接触面积小，使波束扩散角增加，这样扩散波束就会在圆柱面上形成三角反射路径，从而在示波屏上出现多个反射回波，人们把这种反射称为三角反射。

如图4-30a所示，纵波扩散波束在圆柱面上不发生波型转换时，形成等边三角形反射，其回波声程为1.3d，另外还可能产生波型转换的三角反射波，如图4-30b所示，其回波声程折合纵波为1.67d，两次三角反射波总是位于第一次底波B之后，而且位置特定，如图4-30c所示。

图4-30 棒材中的三角反射波

4.探头杂波

当探头中的吸收块吸收不良时，会在始波后出现一些杂波。

双晶直探头检测工件时，由于小角度倾斜入射，在工件内除纵波外还有横波，故工件底面回波既有纵波也有横波，且反射横波位于反射纵波之后。当双晶直探头中的隔声层隔声不良时，会在界面波后出现一些杂波，影响缺陷波的判别。

5.工件轮廓回波

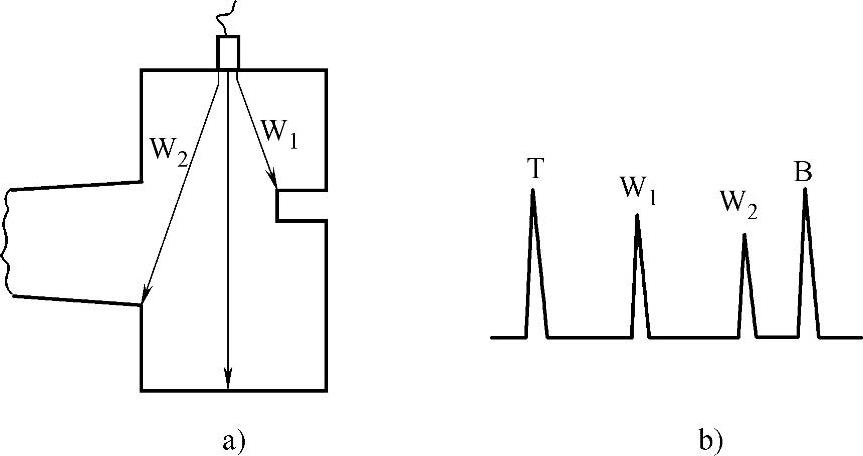

当超声波射达工件的台阶、螺纹等轮廓时在示波屏上将引起一些轮廓回波，如图4-31所示。

图4-31 轮廓回波

6.幻像波

超声检测中，提高重复频率可提高单位时间内的扫描次数，增强示波屏显示的亮度。但当重复频率过高时，第一个同步脉冲触发产生的底面回波尚未消失，第二个同步脉冲又重新扫描。这样在示波屏上就会产生幻像波，影响缺陷波的判别。降低重复频率，幻像波消失。目前生产的新型超声检测仪，重复频率与深度范围同步调节，设计时考虑了重复频率与工件厚度的关系，一般不会产生幻像波。
