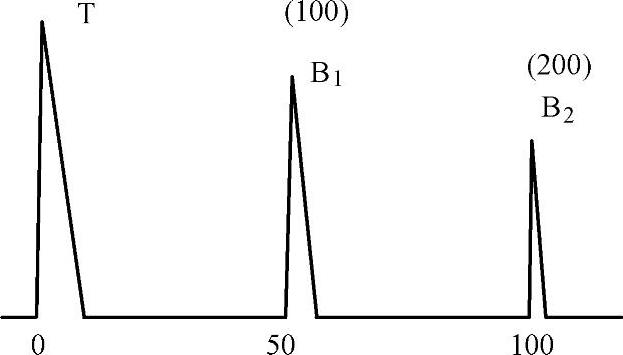

图4-9 纵波扫描速度1∶2调节的波形显示

横波扫描速度的调节主要有声程调节法、水平调节法和深度调节法，即仪器水平刻度可分别按回波声程、回波声程所对应的水平距离和深度来调节。

下面分别举例说明其调节方法。

1.利用CSK-IA试块调节

（1）声程调节法 仪器水平刻度按声程调节，即仪器水平刻度表示声程。调节方法是使仪器示波屏上的水平刻度τ与横波声程x成比例，即τ∶x=1∶n。

将横波斜探头对准CSK-ⅠA试块R50mm和R100mm的圆弧面（即探头左右移动，找到最高波）。若要实现声程1∶1调节，调节仪器上的“深度微调”和“脉冲移位”旋钮，将R50mm的回波B₁调到仪器水平刻度50小格位置，R100mm的回波B₂调到水平刻度100小格的位置，此时同时完成了声程1∶1调节和“0”点校准，如图4-10所示。同样的道理，若要实现1∶2调节，则将B₁调到水平刻度25小格，B₂调到水平刻度50小格即可。

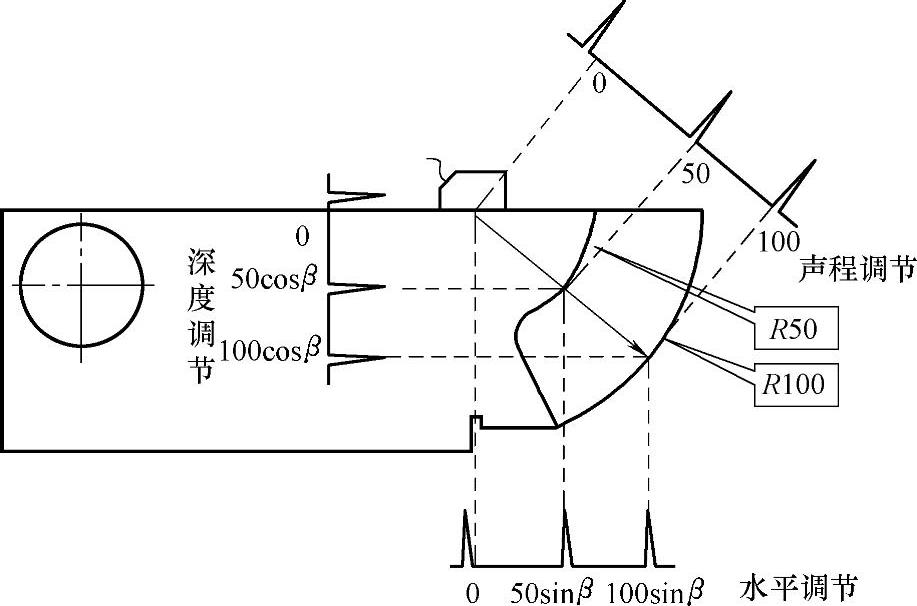

图4-10 斜探头不同扫描速度调节方法波形 与刻度的对应关系

（2）深度调节法 仪器水平刻度按深度调节，即仪器水平刻度表示反射体深度。调节方法是使仪器示波屏上的水平刻度τ与反射体深度d成比例，即τ∶d=1∶n。深度调节法需要计算出规则反射体的深度，将CSK-ⅠA试块上R50mm和R100mm两个反射面上的深度记为d₁、d₂，则

(www.daowen.com)

若要实现深度1∶1调节扫描速度，则只需要调节仪器使B₁、B₂分别对准水平刻度值d₁、d2。同理，若要实现深度1∶2调节，则将B₁、B₂分别对准水平刻度值d₁/2、d₂/2即可。比如，当使用K2的横波探头时，经计算d₁=22.4mm、d₂=44.8mm，调节仪器使B₁、B₂分别对准22.4mm、44.8mm，此时深度1∶1定标就调节好了。

（3）水平调节法 仪器水平刻度按水平距离调节，即仪器水平刻度表示反射体的水平距离。调节方法是使仪器示波屏上的水平刻度τ与反射体的水平距离l成比例，即τ∶l=1∶n。水平调节法需要计算出规则反射体的水平距离，将CSK-ⅠA试块上R50mm和R100mm两个反射面上的水平距离记为l₁、l₂，则

若要实现水平1∶1调节扫描速度，则只需要调节仪器使B₁、B₂分别对准水平刻度值l₁、l2。例如，当使用K1的横波探头时，经计算l₁=35mm、l₂=70mm，调节仪器使B₁、B₂分别对准35、70，此时水平1∶1定标就调节好了。

2.利用半圆试块（R50mm）调节

半圆试块如图4-11所示，将斜探头对准任一R50mm圆弧面，一次反射波声程为50mm，第2次反射波声程为150mm，若要实现声程1∶1定标，则150mm声程的波会在仪器的外部。可以这样来调节，先使B₁、B₂分别对准水平刻度0、100，然后调节“脉冲移位”，使B₁波对准50刻度即可。

以上介绍的探测范围或扫描速度调整是针对模拟仪的，其特点是调整好后，显示屏水平扫描线满刻度对应的探测范围是固定的，如1∶1定标时显示屏水平扫描线满刻度对应的探测范围是100mm，1∶2定标时对应的探测范围是200mm等。且显示屏上某一水平刻度对应的声程也是固定的，如纵波1∶1定标时水平刻度50对应的探测深度是50mm，1∶2定标时水平刻度50对应的探测深度是100mm等。

对数字检测仪而言，探测范围的调整更为简单，在“声速和始波偏移”功能下，只需输入两个已知反射体的声程，用闸门分别套住相应声程的反射波并按“确认”键就可完成定标，且定标结束后，显示屏满刻度对应的探测范围及仼一水平刻度对应的声程还可做相应调整。例如，定标结束后，显示屏满刻度对应的探测范围可以调整为100mm，也可调整为1000mm，或其他任意值。在探头K值或折射角已输入仪器的情况下，检测中只需把闸门套住缺陷波就可读出其对应的深度、水平及声程等相关参数。

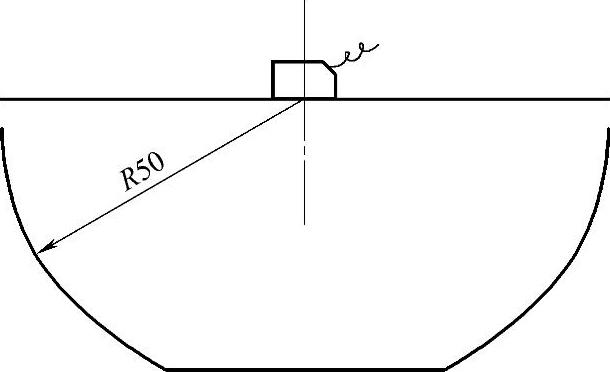

图4-11 半圆试块（中心无刻槽）
