以横坐标表示实际声程，纵坐标表示规则反射体相对波高，用来描述距离、波幅和缺陷当量之间的关系曲线，称为实用AVG曲线，如图2-71所示。

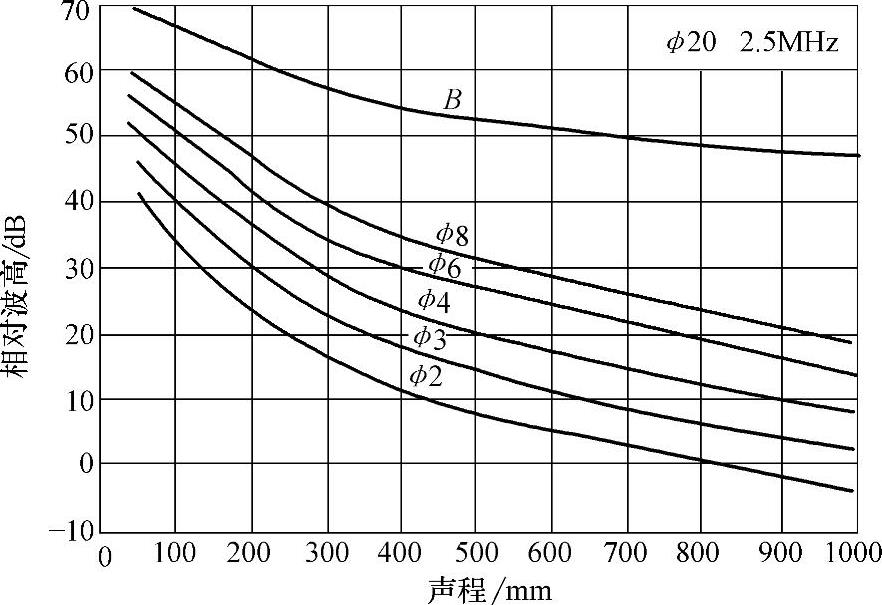

图2-71 实用AVG曲线

实用AVG曲线可由以下公式得到。

不同距离的大平底回波分贝差：

Δ₂₁=20lg（P_B2/P_B1）=20lg（x₁/x₂）

不同距离不同大小平底孔回波分贝差：

同距离的大平底与平底孔回波分贝差：

用以上公式计算绘制实用AVG曲线时，要统一灵敏度基准。图2-71是以x=800mm，ϕ2mm平底孔为0dB。(www.daowen.com)

实用AVG曲线中x≥3N的部分，可由理论公式计算得到，还可由实测CS-Ⅱ试块得到或由通用AVG曲线转换得到，但在x<3N的区域，只能通过实测得到。

实用AVG曲线是由特定探头实测和计算得到的，因此实用AVG曲线只适用于特定探头。在实用AVG曲线中要注明探头的尺寸和频率。

对于垂直线性良好的仪器，波高与声压成正比，将AVG曲线直接绘制在仪器示波屏上，称为AVG面板曲线，其纵坐标表示波高，横坐标表示距离。

本章所列各规则反射体的回波声压公式均未考虑介质衰减，若考虑介质衰减，则各公式如下。

大平底回波声压：

平底孔回波声压：

长横孔回波声压：

短横孔回波声压：

球孔回波声压：

式中 α——介质单程衰减系数，单位为dB/mm。
