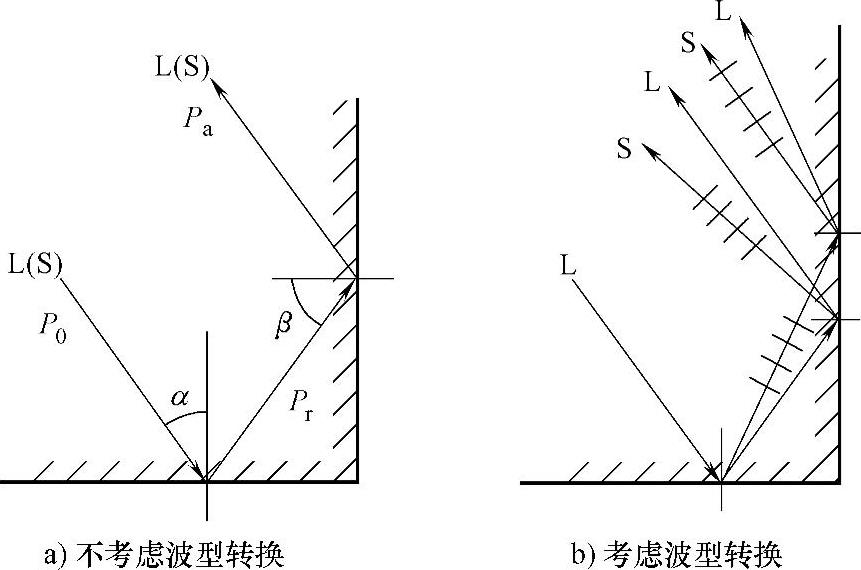

超声波在两个平面构成的直角内的反射叫作端角反射，如图2-39所示。在端角反射中，超声波经历了两次反射，当不考虑波型转换时，二次反射回波与入射波互相平行，即P_a//P₀且α+β=90°。

回波声压P_a与入射波声压P₀之比称为端角反射率，用R_端表示。

图2-39 端角反射

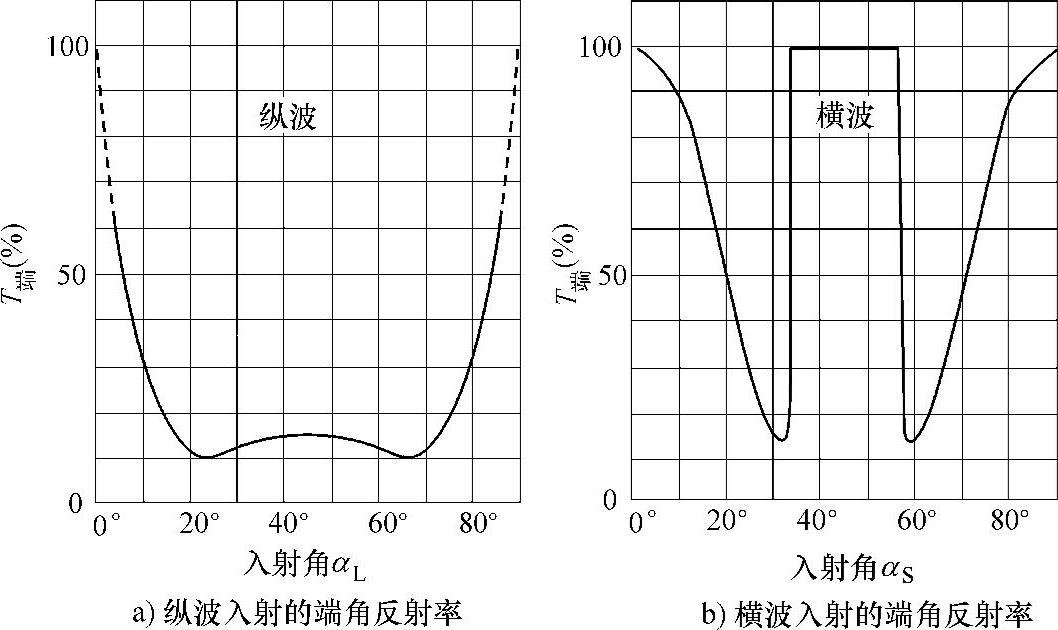

图2-40为钢/空气界面上钢中的端角反射率。由图2-40a可知，纵波入射且入射角在20°和70°之间时，端角反射率很低，这是因为纵波在端角的两次反射中分离出较强的横波。(www.daowen.com)

由图2-40b可以看出，横波入射时，入射角α_S=30°或60°附近时，端角反射率最低，α_S=35°～55°时，端角反射率可达100%。实际工作中，横波检测焊缝单面焊根部未焊透或裂纹的情况就类似于这种情况，当横波入射角α_S（等于横波探头的折射角β_S）=35°～55°，即K=tanβ_S=0.7～1.43时，检测灵敏度较高。当β_S≥56°（或K≥1.5）时，检测灵敏度较低，α_S=60°时检测灵敏度最低，可能引起漏检。这里不讨论α_S=30°的情况，因为此时纵波入射角小于第一临界角，在钢中传播的不是纯横波。

图2-40 端角反射率

从图2-40还可以看出，α_L或α_S在0°或90°入射时，无论是纵波还是横波，端角反射率都很高。纵波0°入射实际上相当于纵波靠近侧壁的垂直入射检测，90°入射相当于在相邻垂直边的靠近侧壁检测。横波0°或90°入射在实际检测中并无应用，前者是因为没有用于0°入射的常规横波探头，后者则相当于横波沿表面传播即成了表面波。
