声压往复透射率的研究及应用分析

用反射法超声检测时，超声波往复透过同一探侧面，因此声压往复透射率更具有实际意义。

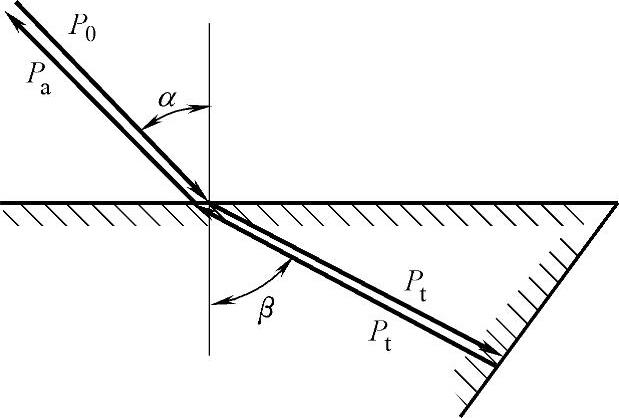

如图2-36所示，超声波倾斜入射，折射波垂直入射到右侧界面后全反射，探头接收到的回波声压P_a与入射波声压P₀之比称为声压往复透射率，常用T_往表示，T_往=P_a/P₀。

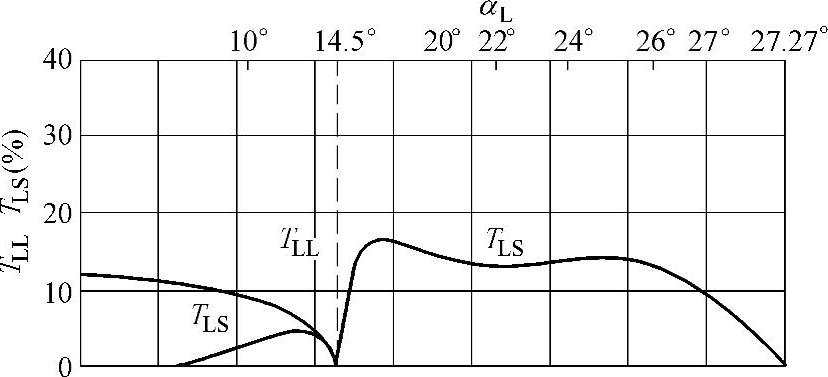

图2-37表示声波倾斜入射到水/钢界面时声压往复透射率与入射角α_L的关系曲线，当纵波入射角α_L<14.5°（αⅠ）时，折射纵波的往复透射率T_LL不超过13%，折射横波的往复透射率T_LS小于6%。当α_L=14.5°～27.27°（αⅡ）时，钢中没有折射纵波，只有折射横波，其折射横波的往复透射率T_LS最高约为17%。实际检测中水浸检测钢材就属于这种情况。

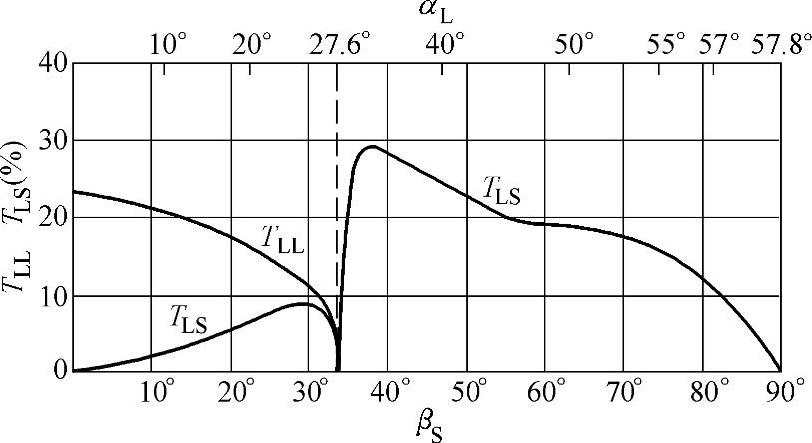

图2-38表示纵波倾斜入射到有机玻璃/钢界面时声压往复透射率与入射角α_L的关系曲线，当α_L<27.6°（αⅠ）时，折射纵波的往复透射率T_LL小于25%，折射横波的往复透射率T_LS小于10%。当α_L=27°～57°（αⅡ）时，钢中只有折射横波，无折射纵波。折射横波的往复透射率最高不超过30%，这时所对应的α_L≈30°、β_S≈37°。实际检测中有机玻璃横波探头检测钢材就属于这种情况。
