1.超声波声速与介质的弹性模量的关系

实验证明，超声波在介质中的传播速度与介质的弹性模量直接相关。举个类似波速的例子：将一串弹性小球排成一排，忽略各种摩擦力，用一个小球以一定速度碰撞第一个小球，根据计算，最后一个小球将获取同样的速度离开队列，那么这段传递的时间就是波的传递时间，它的速度和这一串弹性小球的刚度（弹性模量）有关。声速的大小与传声介质的可压缩性（即弹性模量）有关。介质的弹性模量越大，声音在其中的传播速度越快。弹性模量与超声波波速的具体关系将会在后面的章节详细介绍。

2.超声波声速与其他物理量的关系

超声波的声速除与介质的弹性模量有关外，还与介质的密度、超声波的波型、温度、应力以及介质均匀性等有关系。

实验表明，一般固体中的声速随介质温度升高而降低，高分子材料，例如有机玻璃（常用作斜探头楔块材料），其声速随温度变化比较显著，当温度从0℃升至60℃时，其声速从2730m/s降至约2500m/s，如图2-23所示。因此用有机玻璃楔块制作的斜探头，入射角一定时其折射角或K值会随温度发生显著变化，冬天K值为2的斜探头，夏天会变至2.2左右，反之，夏天K值为2的斜探头，冬天会变至1.8左右。由图2-23可见，高分子材料中，聚酰亚胺温度系数较小，其折射角或K值随温度变化也较小，且其声速及衰减系数均小于有机玻璃，是制作斜探头楔块的较理想材料。(www.daowen.com)

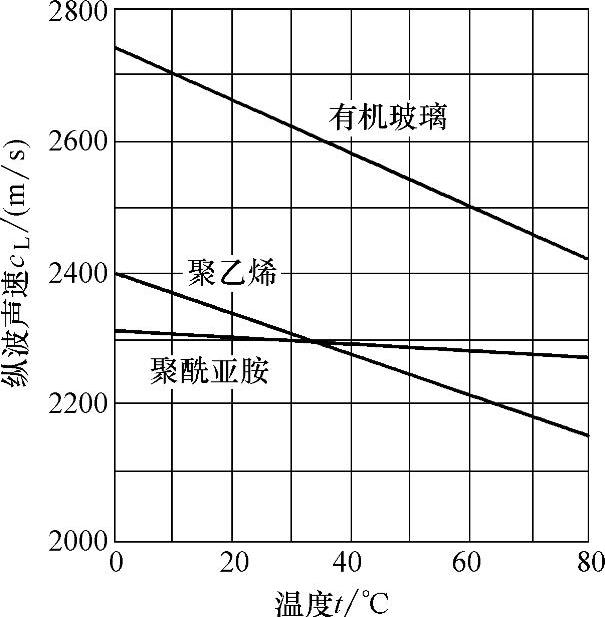

图2-23 高分子材料声速随温度的变化

固体的应力状态对声速也有一定的影响，一般情况下，应力增加，声速缓慢增加；固体材料均匀性对声速的影响突出表现在铸件当中，由于铸造工艺使铸件表面晶粒细小，则表面声速较大；中心晶粒粗大，则声速较慢。
